H04/H04S-NE12A-NOZZLE STATION
H04/H04S-NE12A-ノズルステーション
UL02022
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA4NF11 1 HOLDER
ホルダ
2 PM99218 1 HOLDER
ホルダ
4 PS00993 1 SHEET
シート
12pieces/sheet, Consumable Parts
8 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
9 PX03452 1 SEAL, BAR CODE
シール バーコード
unit serial number
10 PX03442 1 SEAL, BAR CODE
シール バーコード
unit serial number
11 PB28952 1 SHUTTER
シヤツタ
12 PM85634 9 WASHER
ワッシャ
13 PZ29951 9 BOLT
ボルト
14 AA0HK05 1 GUIDE
ガイド
15 2MGTMA005301 2 BOLT, HEX SOCKET
ボルト 六角穴
16 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
20 AA96706 1 BLOCK
ブロック
21 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
22 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
39
PTS- NXT3c- 07
㸨㹌㹃㹖㹒㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
1
2
3
4
5
6
7
8
9
10
11
12
13
16
15
UL04210

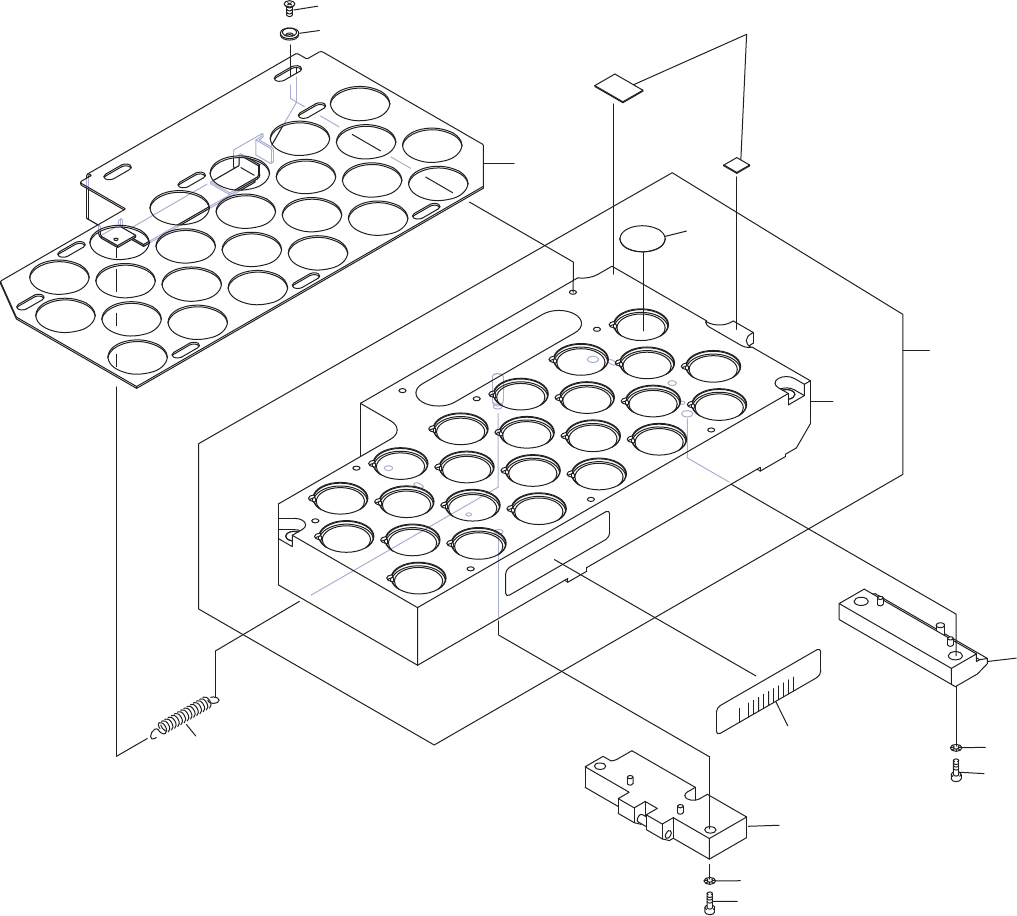

H04/H04S-NEXTA-NOZZLE STATION
++61(;7$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
㸰
㸯
㸲㸱
㸳 㸴
㸵 㸶
㸷
㸯㸮
㸯㸯
㸯㸰
㸯㸱 㸯㸲
㸯㸳 㸯㸴
㸯㸵 㸯㸶
㸯㸷
㸰㸮
㸰㸯
㸰㸰
㸰㸱 㸰㸲
40
PTS- NXT3c- 07
H04/H04S-NEXTA-NOZZLE STATION
H04/H04S-NEXTA-ノズルステーション
UL04210
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA5GA07 1 HOLDER
ホルダ
2 PS00993 2 SHEET
シート
12pieces/sheet, Consumable Parts
3 PX07212 1 SEAL, BAR CODE
シール バーコード
unit serial number
4 PX07202 1 SEAL, BAR CODE
シール バーコード
unit serial number
5 AA5FY02 1 GUIDE
ガイド
6 2MGTMA005201 2 BOLT, HEX SOCKET
ボルト 六角穴
7 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
8 AA96706 1 BLOCK
ブロック
9 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
10 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
11 PZ29951 9 BOLT
ボルト
12 PM85634 9 WASHER
ワッシャ
13 PB85060 1 SHUTTER
シヤツタ
15 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
16 PM03YX6 1 HOLDER
ホルダ
41
