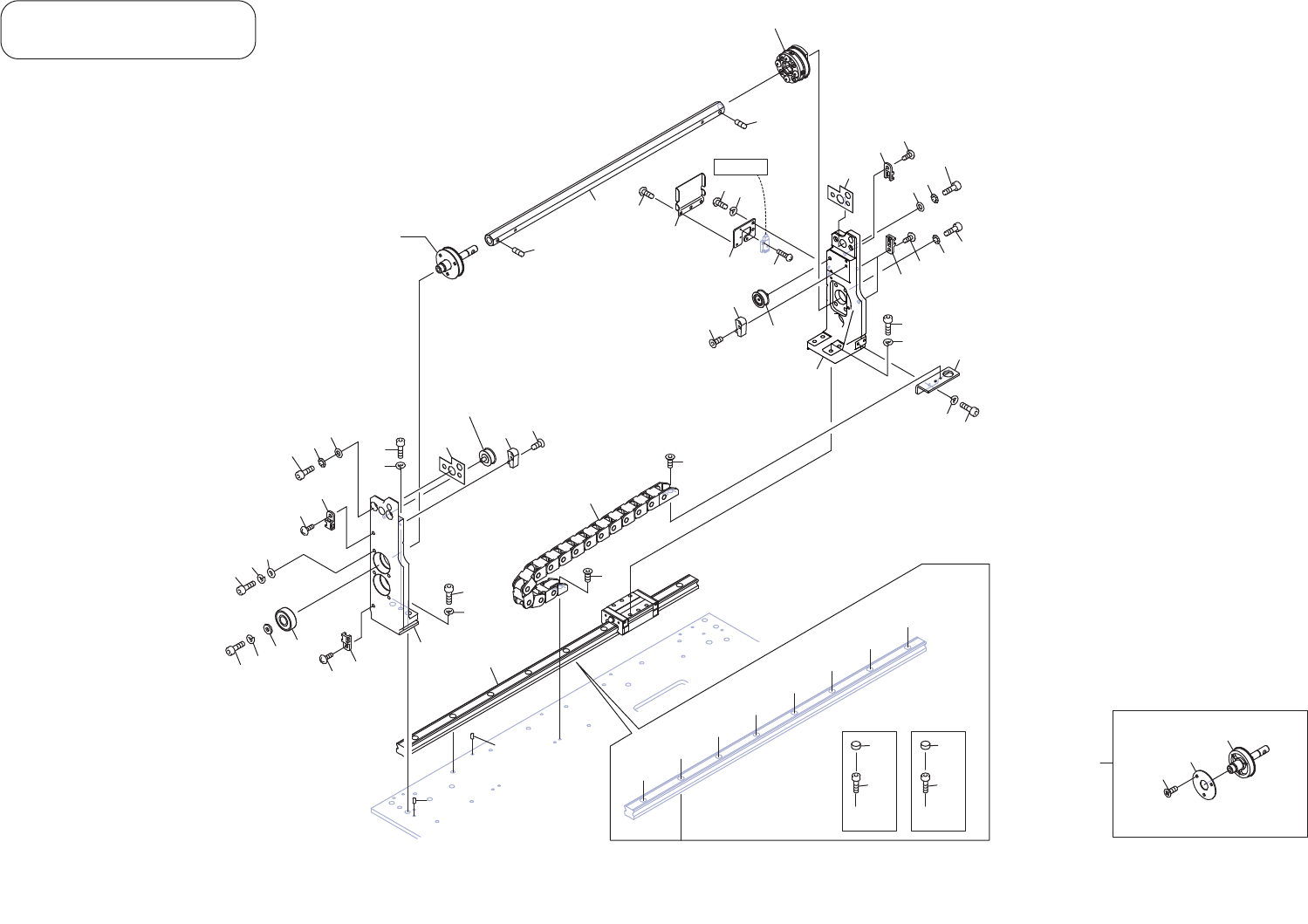

M3 IIIc-SINGLE CONVEY OR 5/ M3 IIIc-シングルコン ベア 5/ 2UGZCA000130 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 H2096 H 3 PIN, PARALLEL ピン 平行 φ03X06 B 種 ( h8) ｽﾃﾝﾚｽ 2 2MGTCB0 061…
Conveyance drive axis
DETAIL VV
VV
S1S1 Ref.4/
AA
AA
BB
BB
AA
AA
AA
BB
BB
AA
ᦙ㏦㥑ື㍈
2
21
8
28
32
29
105
33
9
27
106
119
30
31
3
6
22
25
5
10
11
24
1
81
81
76
77
78
116
117
117
107
108
84
85
86
12
13
36
37
23
4
109
112
111
110
113
114
115
90
4.1
23.1
81.1
81.1
108
16
15
16
15
34
35
34
35
80
83
120
130
121
122
121
123
131
131
2UGZCA000130
0,,,Fࢩࣥࢢࣝࢥࣥ࣋
M3 IIIc-SINGLE CONVEYOR 5/
410
PTS- NXT3c- 07
M3 IIIc-SINGLE CONVEYOR 5/
M3 IIIc-シングルコンベア 5/
2UGZCA000130
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 H2096H 3 PIN, PARALLEL
ピン 平行
φ03X06 B種(h8) ｽﾃﾝﾚｽ
2 2MGTCB006103 1 BKT
ＢＫＴ
3 2MGTCB002800 1 SHEET
シート
4 H5711L 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(ｽﾃﾝﾚｽ)
4.1 PM015W0 2 BOLT, HEX SOCKET
ボルト 六角穴
Thin panel option
5 W1012A 2 WASHER, CONICAL
ワッシャ 皿
M-5-L
6 PJ12922 2 WASHER
ワッシャ
8 H54272 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X020(3ｶｼﾛ)
9 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
10 H5426X 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X025(3ｶ ｼﾛ)
11 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
12 2MGKCA023900 1 BRUSH
ブラシ
Consumable Parts
13 K65002 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X012(3ｶ ｼﾛ)
15 S2025A 2 SHEET
シート
CTAM1
16 K5172L 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
21 2MGTCB006004 1 BKT
ＢＫＴ
22 2MGTCB002800 1 SHEET
シート
23 H5711L 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(ｽﾃﾝﾚｽ)
23.1 PM015W0 2 BOLT, HEX SOCKET
ボルト 六角穴
Thin panel option
24 W1012A 2 WASHER, CONICAL
ワッシャ 皿
M-5-L
25 PJ12922 2 WASHER
ワッシャ
27 H5289R 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X014(3ｶ ｼﾛ)
28 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
29 PP03291 1 BKT, SENSOR
ＢＫＴ センサ
30 K5258E 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006(3ｶ ｼﾛ)
31 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
32 PP02501 1 RETAINER, WIRING
押え 配線
33 K5258C 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X004(3ｶ ｼﾛ)
34 S2025A 3 SHEET
シート
CTAM1
35 K5172L 3 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
36 2MGKCA023900 1 BRUSH
ブラシ
Consumable Parts
37 K65002 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X012(3ｶ ｼﾛ)
76 PB91062 1 BKT
ＢＫＴ
77 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
78 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
80 K64898 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X005 0ﾊﾞﾝ3ｼｭ(ｽﾃﾝﾚｽ)
81 2AGTCA000703 2 PULLEY
プーリ
81.1 AB07601 2 PULLEY
プーリ
Thin panel option
83 2AGTCA001102 1 PULLEY
プーリ
84 2MGTCA008700 1 FLANGE
フランジ
85 2MGTCA007402 1 PULLEY
プーリ
86 2MGTCA005800 3 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
90 2AGTCA000803 1 PULLEY
プーリ
105 H5426M 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
106 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M-4-L
107 2MGZCA002800 1 SHAFT
シャフト
108 N40930 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
ｽﾌﾟﾘﾝｸﾞﾎﾞﾙﾄ M4X4 ﾋﾗｻｷ SUS
109 H4175A 1 BEARING
ベアリング
6000ZZCM
110 H5427B 1 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
111 W1106E 1 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
112 2MGTCA006301 1 WASHER
ワッシャ
411
PTS- NXT3c- 07
M3 IIIc-SINGLE CONVEYOR 5/
M3 IIIc-シングルコンベア 5/
2UGZCA000130
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
113 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
114 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
115 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
116 K60168 1 FLEXIBLE TRACK
ケーブルベア
07.10-018-0-14-060.10.12
117 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
119 H2096H 5 PIN, PARALLEL
ピン 平行
φ03X06 B種(h8) ｽﾃﾝﾚｽ
120 2MGLCA000300 1 GUIDE, RAIL
ガイド レール
THK
121 K20089 8 CAP
キャップ
C4 THK
122 2MGTCA006501 5 BOLT, HEX SOCKET
ボルト 六角穴
123 H5426S 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X018(3ｶ ｼﾛ)
130 2MGZCA000700 1 GUIDE, RAIL
ガイド レール
HIWIN
131 . 8 CAP
キャップ
HIWIN, ACC-130
