M3 IIIc-SINGLE CONVEYOR 6/
M3 IIIc-シングルコンベア 6/
2UGZCA000130
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
69 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
70 PZ05392 1 PULLEY
プーリ
71 N4027A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X005 ｸﾎﾞﾐｻｷ
72 H4521R 1 BELT, TIMING
ベルト タイミング
324-3GT-9
77 2MGTCA007300 1 BKT
ＢＫＴ
78 H5427B 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
79 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
80 S2025A 1 SHEET
シート
CTAM1
81 K5172L 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
83 PB0ADN9 1 COVER
カバー
84 K5258M 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X010(3ｶ ｼﾛ)
85 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
86 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
87 2EGTCA000800 1 BOARD
基板
88 H5426K 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
89 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
91 2MGKCA007701 1 RAIL
レール
92 2MGTCA000801 1 BKT, LOCATING
ＢＫＴ 位置決め
93 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
94 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
95 W1108D 1 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
101 2MGTCA002701 2 AMPLIFIER
アンプ
111 S2025A 10 SHEET
シート
CTAM1
112 K5172L 10 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
416
PTS- NXT3c- 07
このページはブランクページです
This page is intentionally blank.
此页是空白页
417
PTS- NXT3c- 07
AA
BB
Option
OPTION

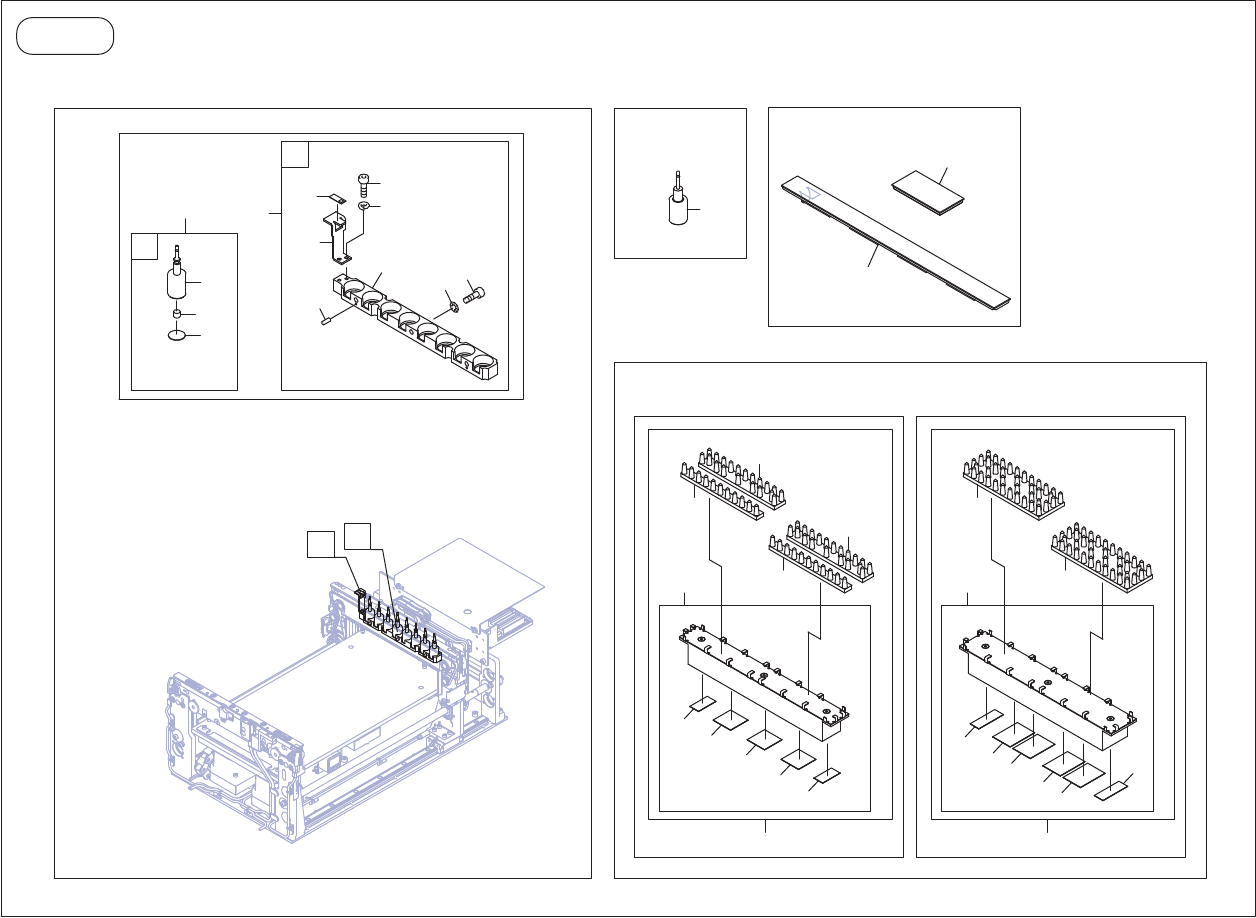

Auto backup pin function
⮬ືࣂࢵࢡࢵࣉࣆࣥᶵ⬟
㸮㸮㸮㸮㸮㸮
㸿㹎㸱㹄㸿
AA
BB
BACK-UP PIN
ࣂࢵࢡࢵࣉࣆࣥ
BACK-UP PIN
ࣂࢵࢡࢵࣉࣆࣥ
పᑕᯈ㸦ࣛࢩࣕ⣬㸧
Low reflective sheet(felt paper)
ࢯࣇࢺࣂࢵࢡࢵࣉࣆࣥ
SOFT BACK-UP PINS
W30 W42
12
14
15
16
17
18
13
19
11
2
5
4
3
32
36
35
44
44
44
45
45
47
47
48
48
43
42
56
56
53
52
54
55
54
54
54
55
2UGZCA0001300,,,Fࢩࣥࢢࣝࢥࣥ࣋
M3 IIIc-SINGLE CONVEYOR 7/
