M3 IIIc-DOUBLE CONVEY OR 6/ M3 IIIc-ダブルコンベ ア 6/ 2UGZCB000128 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 H2096 H 3 PIN, PARALLEL ピン 平行 φ03X06 B 種 ( h8) ｽﾃﾝﾚｽ 2 2MGTCB0 0610…

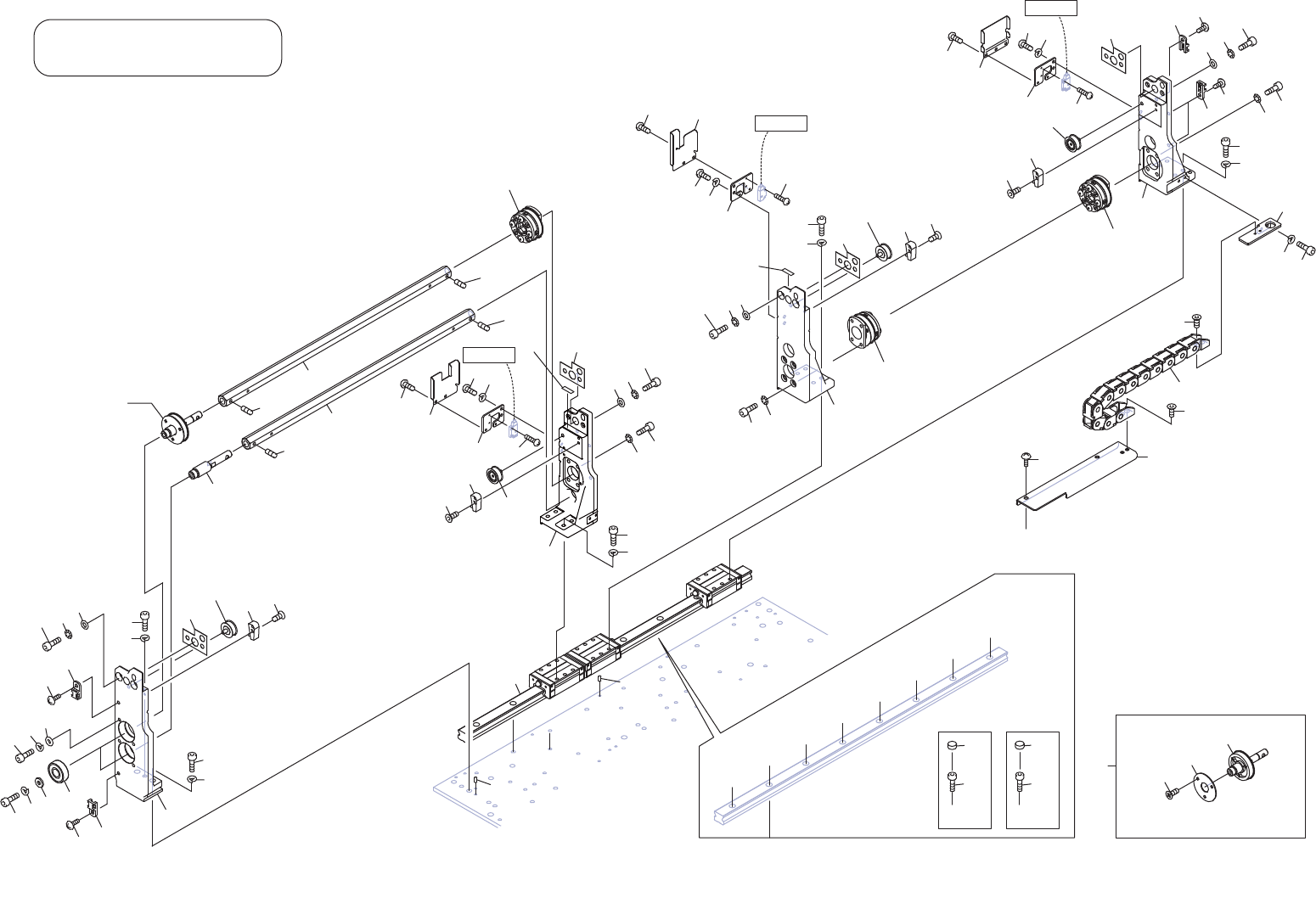

Conveyance drive axis
DETAIL VV
CC
S1S1 Ref.5/
S2S2 Ref.5/
S3S3 Ref.5/
VV
CC
AA
BB
AA
BB
AA
BB
AA
AA
AA
BB
ᦙ㏦㥑ື㍈
2
21
39
61
8
28
45
32
29
109
112
105
105
105
71
33
72
111
110
9
27
106
106
46
106
119
30
31
68
69
70
3
6
22
25
40
43
62
65
50
51
48
49
47
4
5
10
11
24
23
67
66
64
63
41
42
1
81
81
81
81
76
77
78
113
114
115
116
117
117
12
13
36
37
53
54
74
75
21.1
39.1
82
107
108
108
107
108
108
140
141
16
15
16
15
73
73.1
73
73.1
90
90
90
4.1
23.1
41.1
63.1
81.1
81.1
81.1
81.1
84
85
86
80
80
80
83
120
130
121
122
121
123
131
131
2UGZCB000128
0,,,Fࢲࣈࣝࢥࣥ࣋
M3 IIIc-DOUBLE CONVEYOR 6/
448
PTS- NXT3c- 07
M3 IIIc-DOUBLE CONVEYOR 6/
M3 IIIc-ダブルコンベア 6/
2UGZCB000128
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 H2096H 3 PIN, PARALLEL
ピン 平行
φ03X06 B種(h8) ｽﾃﾝﾚｽ
2 2MGTCB006103 1 BKT
ＢＫＴ
3 2MGTCB002800 1 SHEET
シート
4 H5711L 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(ｽﾃﾝﾚｽ)
4.1 PM015W0 2 BOLT, HEX SOCKET
ボルト 六角穴
Thin panel option
5 W1012A 2 WASHER, CONICAL
ワッシャ 皿
M-5-L
6 PJ12922 2 WASHER
ワッシャ
8 H54272 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X020(3ｶｼﾛ)
9 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
10 H5426X 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X025(3ｶ ｼﾛ)
11 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
12 2MGKCA023900 1 BRUSH
ブラシ
Consumable Parts
13 K65002 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X012(3ｶ ｼﾛ)
15 S2025A 2 SHEET
シート
CTAM1
16 K5172L 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
21 2MGTCB006004 1 BKT
ＢＫＴ
21.1 PS03990 1 SHEET
シート
22 2MGTCB002800 1 SHEET
シート
23 H5711L 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(ｽﾃﾝﾚｽ)
23.1 PM015W0 2 BOLT, HEX SOCKET
ボルト 六角穴
Thin panel option
24 W1012A 2 WASHER, CONICAL
ワッシャ 皿
M-5-L
25 PJ12922 2 WASHER
ワッシャ
27 H5289R 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X014(3ｶ ｼﾛ)
28 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
29 PP03291 1 BKT, SENSOR
ＢＫＴ センサ
30 K5258E 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006(3ｶ ｼﾛ)
31 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
32 2MGTCB006900 1 RETAINER, WIRING
押え 配線
33 K5258C 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X004(3ｶ ｼﾛ)
36 2MGKCA023900 1 BRUSH
ブラシ
Consumable Parts
37 K65002 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X012(3ｶ ｼﾛ)
39 2MGTCB005902 1 BKT
ＢＫＴ
39.1 PS03990 1 SHEET
シート
40 2MGTCB002800 1 SHEET
シート
41 H5711L 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(ｽﾃﾝﾚｽ)
41.1 PM015W0 2 BOLT, HEX SOCKET
ボルト 六角穴
Thin panel option
42 W1012A 2 WASHER, CONICAL
ワッシャ 皿
M-5-L
43 PJ12922 2 WASHER
ワッシャ
45 H5289R 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X014(3ｶ ｼﾛ)
46 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
47 PP03291 1 BKT, SENSOR
ＢＫＴ センサ
48 K5258E 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006(3ｶ ｼﾛ)
49 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
50 2MGTCB006800 1 RETAINER, WIRING
押え 配線
51 K5258C 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X004(3ｶ ｼﾛ)
53 2MGKCA023900 1 BRUSH
ブラシ
Consumable Parts
54 K65002 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X012(3ｶ ｼﾛ)
61 2MGTCB005802 1 BKT
ＢＫＴ
62 2MGTCB002800 1 SHEET
シート
63 H5711L 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(ｽﾃﾝﾚｽ)
63.1 PM015W0 2 BOLT, HEX SOCKET
ボルト 六角穴
Thin panel option
449
PTS- NXT3c- 07
M3 IIIc-DOUBLE CONVEYOR 6/
M3 IIIc-ダブルコンベア 6/
2UGZCB000128
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
64 W1012A 2 WASHER, CONICAL
ワッシャ 皿
M-5-L
65 PJ12922 2 WASHER
ワッシャ
66 H5289R 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X014(3ｶ ｼﾛ)
67 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
68 PP03291 1 BKT, SENSOR
ＢＫＴ センサ
69 K5258E 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006(3ｶ ｼﾛ)
70 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
71 PP02501 1 RETAINER, WIRING
押え 配線
72 K5258C 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X004(3ｶ ｼﾛ)
73 S2025A 3 SHEET
シート
CTAM1
73.1 K5172L 3 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
74 2MGKCA023900 1 BRUSH
ブラシ
Consumable Parts
75 K65002 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X012(3ｶ ｼﾛ)
76 PB90481 1 BKT
ＢＫＴ
77 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
78 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
80 K64898 6 SCREW, C/R PAN
小ネジ 十穴鍋
M02X005 0ﾊﾞﾝ3ｼｭ(ｽﾃﾝﾚｽ)
81 2AGTCA000703 4 PULLEY
プーリ
81.1 AB07601 4 PULLEY
プーリ
Thin panel option
82 2MGTCA005203 1 SHAFT
シャフト
83 2AGTCA001102 1 PULLEY
プーリ
84 2MGTCA008700 1 FLANGE
フランジ
85 2MGTCA007402 1 PULLEY
プーリ
86 2MGTCA005800 3 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
90 2AGTCA000803 3 PULLEY
プーリ
105 H5426M 12 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
106 W1011A 12 WASHER, CONICAL
ワッシャ 皿
M-4-L
107 2MGZCA002800 2 SHAFT
シャフト
108 N40930 4 SCREW, HEX SOCKET SET
ネジ 六角穴止め
ｽﾌﾟﾘﾝｸﾞﾎﾞﾙﾄ M4X4 ﾋﾗｻｷ SUS
109 H4175A 2 BEARING
ベアリング
6000ZZCM
110 H5427B 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
111 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
112 2MGTCA006301 2 WASHER
ワッシャ
113 H5426K 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
114 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
115 W1043C 4 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
116 K4131H 1 FLEXIBLE TRACK
ケーブルベア
07.10-018-0-11-060.10.12
117 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
119 H2096H 5 PIN, PARALLEL
ピン 平行
φ03X06 B種(h8) ｽﾃﾝﾚｽ
120 XG01881 1 GUIDE, RAIL
ガイド レール
THK
121 K20089 8 CAP
キャップ
C4 THK
122 2MGTCA006501 5 BOLT, HEX SOCKET
ボルト 六角穴
123 H5426S 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X018(3ｶ ｼﾛ)
130 2MGZCB001200 1 GUIDE, RAIL
ガイド レール
HIWIN
131 . 8 CAP
キャップ
HIWIN, ACC-130
140 PB07BT0 1 DUCT, WIRING
ダクト 配線
141 K5173H 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X012(3ｶ ｼﾛ)
450
