M3 IIIc-DOUBLE CONVEY OR 7/ M3 IIIc-ダブルコンベ ア 7/ 2UGZCB000128 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MGTCA0 06801 2 SHAFT シャフト 2 H4175 A 2 BEA RING ベアリング 6000Z ZCM 3 H…
AA
BB
AA
BB
CC
CC
40
41
29
30
23
25
7
8
2
9
10
24
31
28
42
33
37
38
39
32
3
4
5
1
43
44
45
46
44
60
61
64
63
62
71
70
71
70
71
70
65
66
65
66
50
51
58
57
48
49
58
57
52
52
53
53
77
36
33
11
33
47
64
65
66
36
36
26
84
85
83
86
78
79
87
89
88
46.1
45
46
46.1
111
112
6
27
68
69
68
69
68
69
73
59
55
56
55
56
59
72
101
91
94
93
92
54
54
67
67
67
102
102
102
73
2UGZCB000128
0,,,Fࢲࣈࣝࢥࣥ࣋

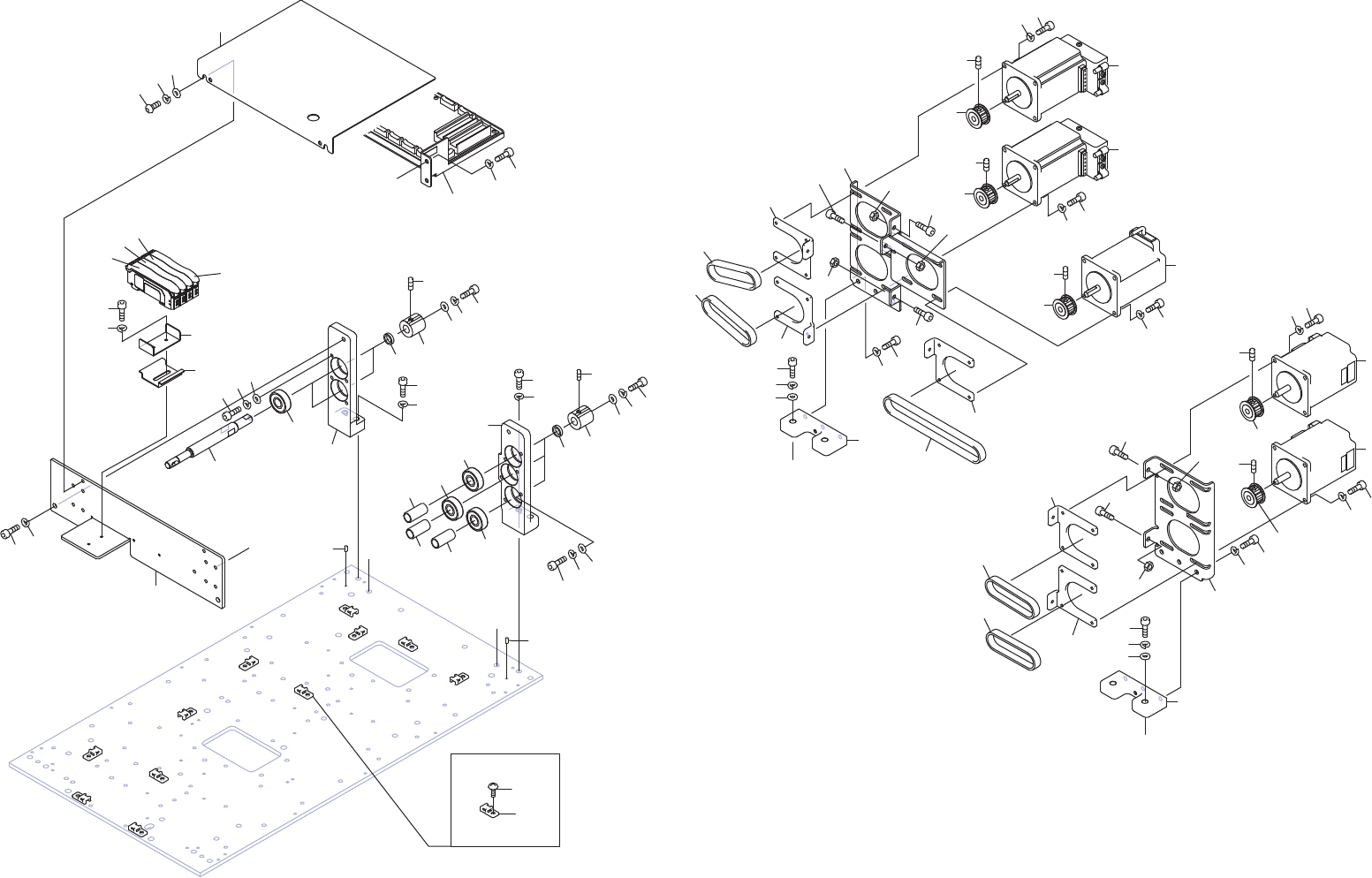

M3 IIIc-DOUBLE CONVEYOR 7/
452
PTS- NXT3c- 07
M3 IIIc-DOUBLE CONVEYOR 7/
M3 IIIc-ダブルコンベア 7/
2UGZCB000128
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTCA006801 2 SHAFT
シャフト
2 H4175A 2 BEARING
ベアリング
6000ZZCM
3 H5426K 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
4 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
5 W1043C 4 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
6 2MGTCA006401 2 WASHER
ワッシャ
7 2MGKCA027600 2 PULLEY
プーリ
8 N4027A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X005 ｸﾎﾞﾐｻｷ
9 H5427C 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
10 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
11 W1108C 2 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(3ｶｼﾛ)
23 2MGTCA007002 1 BKT
ＢＫＴ
24 H54271 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X018(3ｶ ｼﾛ)
25 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
26 H2096H 3 PIN, PARALLEL
ピン 平行
φ03X06 B種(h8) ｽﾃﾝﾚｽ
27 2MGTCA006401 3 WASHER
ワッシャ
28 2MGKCA027600 3 PULLEY
プーリ
29 N4027A 3 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X005 ｸﾎﾞﾐｻｷ
30 H5427C 3 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
31 W1106E 3 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
32 W1108C 3 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(3ｶｼﾛ)
33 H4175A 3 BEARING
ベアリング
6000ZZCM
36 PM36864 3 COLLAR
カラー
37 H5426K 6 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
38 W1106D 6 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
39 W1043C 6 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
40 2MGTCA006902 1 BKT
ＢＫＴ
41 H54271 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X018(3ｶ ｼﾛ)
42 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
43 H2096H 3 PIN, PARALLEL
ピン 平行
φ03X06 B種(h8) ｽﾃﾝﾚｽ
44 2MGTCB006701 2 PLATE
プレート
45 H54272 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X020(3ｶｼﾛ)
46 W1106F 4 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
46.1 W1108F 4 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
47 2MGKCB026000 1 BKT, MOTOR
ＢＫＴ モータ
48 H5427B 3 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
49 W1106E 3 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
50 PP00941 1 BKT, ADJUSTING
ＢＫＴ セリ
51 PP00951 1 BKT, ADJUSTING
ＢＫＴ セリ
52 H5426X 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X025(3ｶ ｼﾛ)
53 N1079X 2 NUT, HEX
ナット 六角
M04 3ｼｭ(3ｶ ｼﾛ)
54 XM01252 2 MOTOR, STEPPING
モータ ステッピング
55 H5426M 8 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
56 W1106D 8 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
57 PZ05392 2 PULLEY
プーリ
58 N4027A 4 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X005 ｸﾎﾞﾐｻｷ
59 H4572E 2 BELT, TIMING
ベルト タイミング
177-3GT-9
60 2MGKCB025900 1 BKT, MOTOR
ＢＫＴ モータ
61 H5427B 3 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
62 W1106E 3 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
63 PP00941 1 BKT, ADJUSTING
ＢＫＴ セリ
453
PTS- NXT3c- 07
M3 IIIc-DOUBLE CONVEYOR 7/
M3 IIIc-ダブルコンベア 7/
2UGZCB000128
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
64 PP00951 2 BKT, ADJUSTING
ＢＫＴ セリ
65 H5426X 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X025(3ｶ ｼﾛ)
66 N1079X 3 NUT, HEX
ナット 六角
M04 3ｼｭ(3ｶ ｼﾛ)
67 2MGTCA009400 3 MOTOR, STEPPING
モータ ステッピング
68 H5426M 12 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
69 W1106D 12 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
70 PZ05392 3 PULLEY
プーリ
71 N4027A 6 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X005 ｸﾎﾞﾐｻｷ
72 H4521R 1 BELT, TIMING
ベルト タイミング
324-3GT-9
73 H4572E 2 BELT, TIMING
ベルト タイミング
177-3GT-9
77 2MGTCA007300 1 BKT
ＢＫＴ
78 H5427B 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
79 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
83 PB0ADN9 1 COVER
カバー
84 K5258M 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X010(3ｶ ｼﾛ)
85 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
86 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
87 2EGTCB001200 1 BOARD
基板
88 H5426K 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
89 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
91 2MGKCA007701 1 RAIL
レール
92 2MGKCB025401 1 BKT, LOCATING
ＢＫＴ 位置決め
93 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
94 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
101 2MGTCA002701 1 AMPLIFIER
アンプ
102 2MGTCA002801 3 AMPLIFIER
アンプ
111 S2025A 11 SHEET
シート
CTAM1
112 K5172L 11 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
