M3 IIIc-DOUBLE CONVEY OR 13/ M3 IIIc-ダブルコンベ ア 13/ 2UGZCB000128 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 11 2CGZCA00 0800 1 RAIL レール 12 2MGTCA03 5300 1 RAIL レール 13 H5426L 4…
Option
11
12
13
14
15
15
16
17
18
19
19
20
21
20
22
23
24
25
26
27
28
29
30
31
32
41
42
43
44
45
45
46
47
48
49
49
50
51
50
52
53
54
55
56
57
58
59
60
61
62
2UGZCB0001280,,,Fࢲࣈࣝࢥࣥ࣋

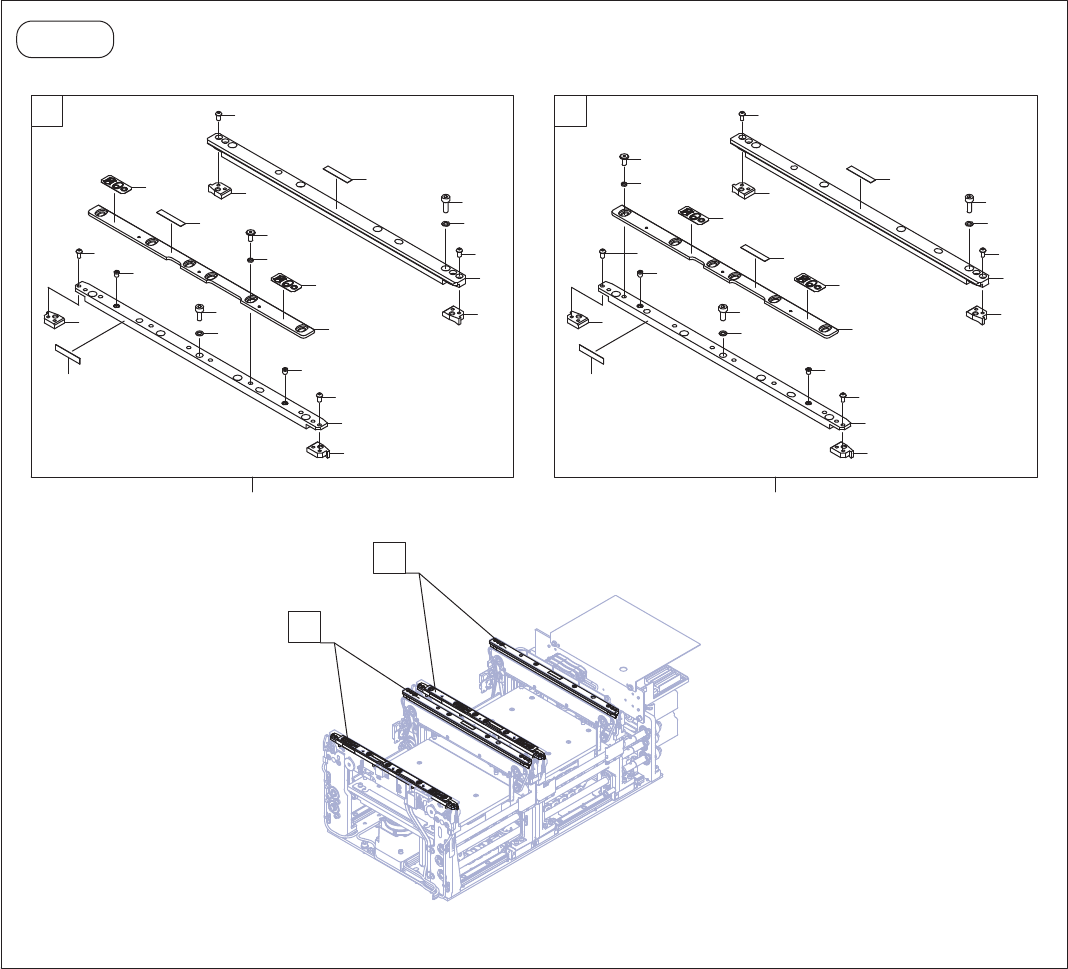

M3 IIIc-DOUBLE CONVEYOR 13/
㹘㸮㸫㸰㹫㹫
㹘㸮㸫㸰㹫㹫
㹘㸮㸫㸰㹫㹫
㹘㸮㸫㸰㹫㹫
㹘㸮㸫㸰㹫㹫
㹘㸮㸫㸰㹫㹫
Z0-2 mm, For thin panel
AA BB
=PPⷧᇶᯈᑐᛂ
㹘㸮㸫㸰㹫㹫
㹘㸮㸫㸰㹫㹫
㹘㸮㸫㸰㹫㹫
㹘㸮㸫㸰㹫㹫
㹘㸮㸫㸰㹫㹫
㹘㸮㸫㸰㹫㹫
AA
BB
468
PTS- NXT3c- 07
M3 IIIc-DOUBLE CONVEYOR 13/
M3 IIIc-ダブルコンベア 13/
2UGZCB000128
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
11 2CGZCA000800 1 RAIL
レール
12 2MGTCA035300 1 RAIL
レール
13 H5426L 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
14 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M-4-L
15 H3170B 2 PLUNGER, BALL
プランジャ ボール
SBP-4
16 2MGTCA034200 1 PLATE, RETAINING
プレート 押え
17 2MGTCE006500 6 BOLT
ボルト
18 2MGTCF000400 6 COLLAR
カラー
19 2MGTCA001000 2 SEAL
シール
20 2MGTCA035100 2 NAMEPLATE
銘板
21 PT01225 1 GUIDE
ガイド
22 K5255T 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006
23 PT01214 1 GUIDE
ガイド
24 K5255T 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006
25 2MGTCA035200 1 RAIL
レール
26 H5426M 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
27 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M-4-L
28 2MGTCA035100 1 NAMEPLATE
銘板
29 PT01214 1 GUIDE
ガイド
30 K5255T 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006
31 PT01225 1 GUIDE
ガイド
32 K5255T 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006
41 2CGZCB001000 1 RAIL
レール
42 2MGTCB018800 1 RAIL
レール
43 H5426L 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
44 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M-4-L
45 H3170B 2 PLUNGER, BALL
プランジャ ボール
SBP-4
46 2MGTCB018500 1 PLATE, RETAINING
プレート 押え
47 2MGTCE006500 6 BOLT
ボルト
48 2MGTCF000400 6 COLLAR
カラー
49 2MGTCA001000 2 SEAL
シール
50 2MGTCA035100 2 NAMEPLATE
銘板
51 PT01225 1 GUIDE
ガイド
52 K5255T 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006
53 PT01214 1 GUIDE
ガイド
54 K5255T 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006
55 2MGTCB018900 1 RAIL
レール
56 H5426M 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
57 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M-4-L
58 2MGTCA035100 1 NAMEPLATE
銘板
59 PT01214 1 GUIDE
ガイド
60 K5255T 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006
61 PT01225 1 GUIDE
ガイド
62 K5255T 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006
469
PTS- NXT3c- 07
AA
BB
Ref.2/
Ref.2/
BACK-UP PIN
ࣂࢵࢡࢵࣉࣆࣥ
2
1
11
13
14
12
15
16
17
15
16
17
4
5
13
14
13
14
65
64
63
62
3
3
0,,,Fࢩࣥࢢࣝࢥࣥ࣋

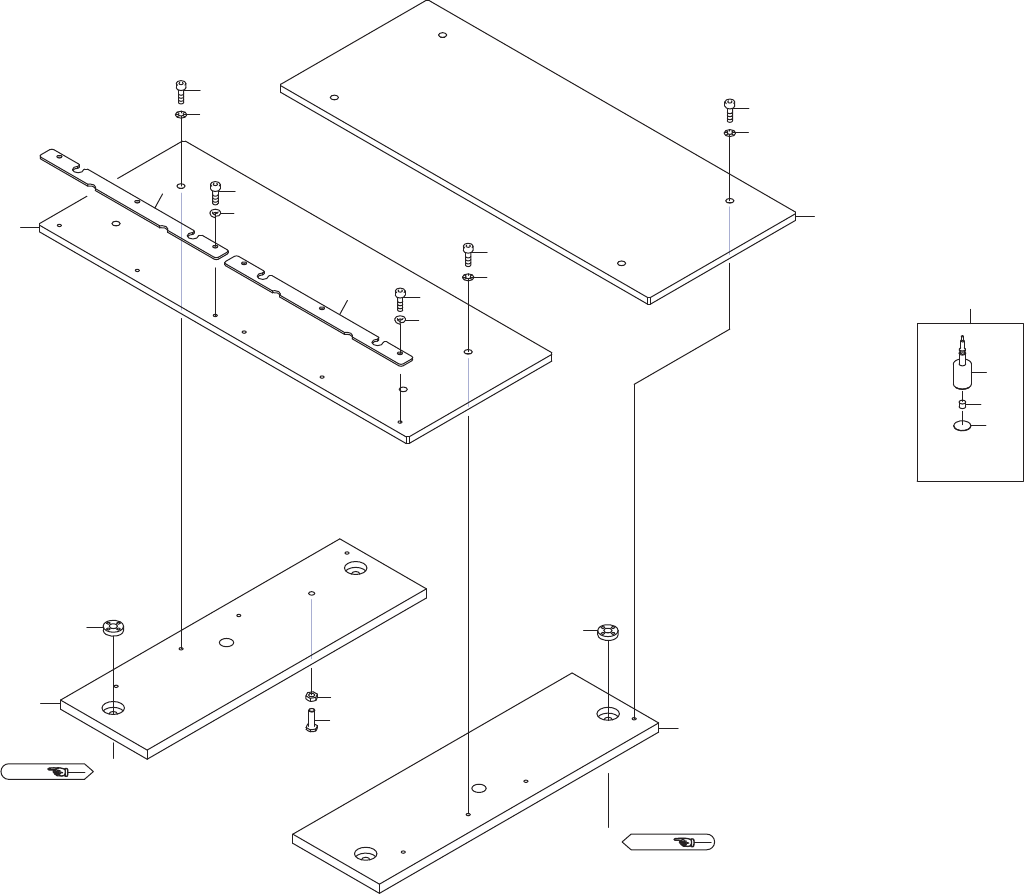

M6 IIIc-SINGLE CONVEYOR 1/
2UGZCE000128
