M6 IIIc-SINGLE CONVEY OR 2/ M6 IIIc-シングルコン ベア 2/ 2UGZCE000128 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MGTCA0 05302 4 HOUSING ハウジング 2 H5426 0 16 BOLT, HEX SOCKE T ボルト 六…
Ref.1/
AA
BB
T1T1
UU
VV
SS
SS
SS
SS
DETAIL VV
DETAIL SS
DETAIL T2T2DETAIL T1T1
DETAIL UU
T2T2
4
4
40
45
70
71
72
52
53
54
55
56
58
59
67
68
1
15
2
3
16
17
14
5
9
12
13
10
11
6
7
8
18
27
30
31
22
23
24
25
18
22
23
24
25
32
33
34
38
39
39
43
42
61
62
64
65
60
63
66
66
66
19
20
21
19
20
21
28
29
29.1
35
36
37
46
81
0,,,Fࢩࣥࢢࣝࢥࣥ࣋

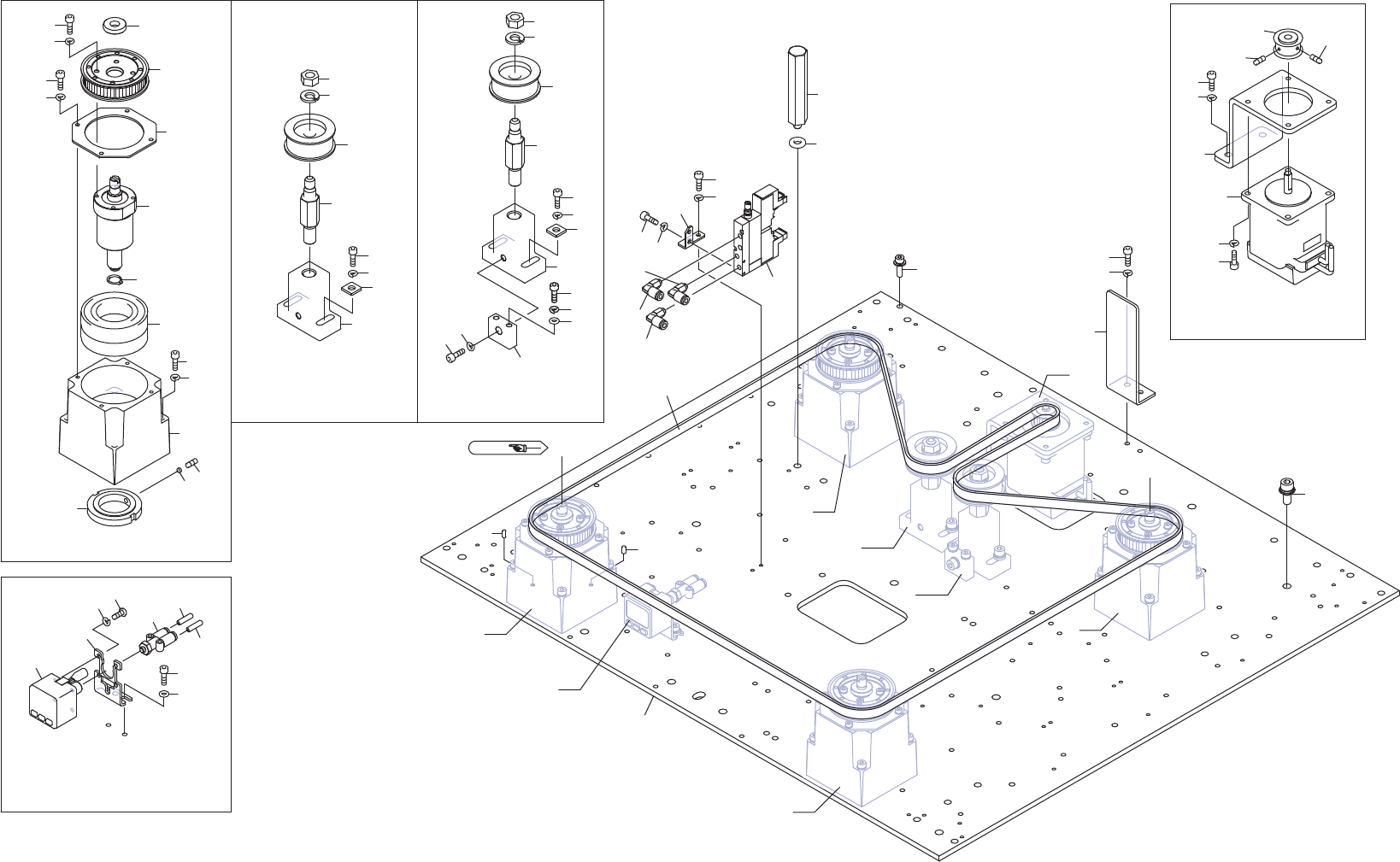

M6 IIIc-SINGLE CONVEYOR 2/
2UGZCE000128
472
PTS- NXT3c- 07
M6 IIIc-SINGLE CONVEYOR 2/
M6 IIIc-シングルコンベア 2/
2UGZCE000128
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTCA005302 4 HOUSING
ハウジング
2 H54260 16 BOLT, HEX SOCKET
ボルト 六角穴
M04X040(3ｶ ｼﾛ)
3 W1106D 16 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
4 H2096H 8 PIN, PARALLEL
ピン 平行
φ03X06 B種(h8) ｽﾃﾝﾚｽ
5 PT01910 4 PULLEY, TIMING
プーリ タイミング
6 H54252 16 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
7 W1106C 16 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
8 PM057H2 4 COLLAR
カラー
9 PP02481 4 RETAINER
押え
10 H54252 16 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
11 W1106C 16 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
12 XB03823 4 BALL SCREW
ボールネジ
13 S1030A 4 CIR-CLIP
サークリップ
STW 9
14 H4218Z 4 BEARING
ベアリング
7006C-5DBMFGP6
15 2MGTCE035501 4 NUT, LOCK
ナット ロック
16 N4027A 4 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X005 ｸﾎﾞﾐｻｷ
17 K5613D 4 BLOCK
駒
SM-402E
18 2MGTCB007702 2 BKT
ＢＫＴ
19 H5427F 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X020(3ｶ ｼﾛ)
20 W1106E 4 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
21 2MGTCA008801 4 PLATE
プレート
22 2MGKCA028200 2 PULLEY
プーリ
23 2MGTCB007903 2 SHAFT
シャフト
24 N1079L 2 NUT, HEX
ナット 六角
M08(3ｶ ｼﾛ)
25 W1106G 2 WASHER, LOCK
ワッシャ スプリング
8M/M(3ｶｼﾛ)
27 2MGTCA005401 1 BKT, ADJUSTING
ＢＫＴ セリ
28 H5426X 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X025(3ｶ ｼﾛ)
29 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
29.1 W1108S 2 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
30 H67809 1 BOLT, HEX SOCKET
ボルト 六角穴
M05X040 ｾﾞﾝﾈｼﾞ(3ｶ ｼﾛ)
31 W1108C 1 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(3ｶｼﾛ)
32 2MGTCB007200 1 BKT, MOTOR
ＢＫＴ モータ
33 H54269 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3ｶｼﾛ)
34 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
35 XM01272 1 MOTOR, STEPPING
モータ ステッピング
36 H5426L 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
37 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
38 PZ05392 1 PULLEY
プーリ
39 N4027A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X005 ｸﾎﾞﾐｻｷ
40 H45208 1 BELT, TIMING
ベルト タイミング
1851-3GT-9
42 2MGZCA002503 1 BKT, STOPPER
ＢＫＴ ストッパ
43 W1108F 1 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
45 2MGZCF000505 1 PLATE, BASE
プレート ベース
46 H67988 15 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M06X015 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
52 S3150B 1 SW, PRESSURE
ＳＷ プレッシャ
ZSE30A-01-P-MLY
53 . 2 SCREW, C/R PAN
小ネジ 十穴鍋
ACC-52
54 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
55 H62396 1 BKT
ＢＫＴ
ZS-38-A1
56 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
58 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
59 K63144 1 CONNECTOR
コネクタ
KQ2U04-M5A
473
PTS- NXT3c- 07
M6 IIIc-SINGLE CONVEYOR 2/
M6 IIIc-シングルコンベア 2/
2UGZCE000128
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
60 H14592 1 VALVE, SOL
バルブ ＳＯＬ
MV090-03-PL-1L-DC24V
61 H54296 2 BOLT, HEX SOCKET
ボルト 六角穴
M2.6X006(3ｶ ｼﾛ)
62 W1106H 2 WASHER, LOCK
ワッシャ スプリング
2.6M/M(3ｶ ｼﾛ)
63 2MGMCE014801 1 BKT, SOL
ＢＫＴ ＳＯＬ
64 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
65 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
66 Y60181 3 UNION, ELBOW
ユニオン エルボ
KQ2L04-M5A
67 2MGZCA001502 1 TUBE
チューブ
68 2MGZCA001602 1 TUBE
チューブ
70 PB98152 1 BKT
ＢＫＴ
71 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
72 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
81 H76073 1 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04X015 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
