M6 IIIc-SINGLE CONVEYOR 3/
M6 IIIc-シングルコンベア 3/
2UGZCE000128
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
47.1 2MGKCE009002 2 CONVEYOR, BELT
コンベア　ベルト
Thin panel option
48 PM059Z4 2 PLATE, GUIDE
プレート　ガイド
49 2MGTCF003301 2 PLATE, CLAMPING
プレート　クランプ
50 K5255A 12 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X004
51 2MGTCF019300 1 RAIL
レール
51.1 2MGTCF020901 1 RAIL
レール
52 H5289A 7 BOLT, HEX SOCKET
ボルト　六角穴
M04X012
53 W1011A 7 WASHER, CONICAL
ワッシャ　皿
M-4-L
55 PM05AD2 4 PLATE
プレート
56 H54252 8 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
57 W1106C 8 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
58 2MGKCA042000 6 BOLT, STOPPER
ボルト　ストッパ
58.1 N1079X 6 NUT, HEX
ナット　六角
M04 3ｼｭ(3ｶ ｼﾛ)
59 PZ14451 4 SPRING
スプリング
60 PB90312 1 HOOK
フック
61 PB90322 1 HOOK
フック
62 H54252 8 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
63 W1106C 8 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
64 PB90322 1 HOOK
フック
65 PB00BZ3 1 HOOK
フック
68 2MGKCA006501 2 PIN
ピン
73 2MGTCA006100 4 BLOCK, LOCATING
ブロック　位置決め
74 H54252 8 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
75 W1106C 8 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
76 2MGKCA031200 4 PLATE
プレート
77 2MGKCE009501 2 BRUSH
ブラシ
Consumable Parts
78 K65002 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X012(3ｶ ｼﾛ)
79 2MGTCE001301 1 COVER, WIRING
カバー　配線
80 K5258E 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X006(3ｶ ｼﾛ)
81 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
95 PM057F2 1 BKT, SENSOR
ＢＫＴ　センサ
95.1 PM09WG0 1 BKT, SENSOR
ＢＫＴ　センサ
Thin panel option
96 H5426L 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
97 W1011A 2 WASHER, CONICAL
ワッシャ　皿
M-4-L
98 PM057E4 1 BKT, SENSOR
ＢＫＴ　センサ
99 PB12715 1 WASHER
ワッシャ
100 XS01249 1 SENSOR, TOUCH
センサ　タッチ
101 K5258N 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M04X012(3ｶ ｼﾛ)
102 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
103 H54252 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
104 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
105 AA7GE09 1 SENSOR
センサ
110 AA86N06 1 JIG
治具
110.1 AA7TG11 1 JIG
治具
Thin panel option
111 H5426L 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
112 W1011A 2 WASHER, CONICAL
ワッシャ　皿
M-4-L
115 Y60183 1 UNION, HALF
ユニオン　ハーフ
KQ2S04-M5A
116 AA7SA00 1 TIP
チップ
118 GGAJ0403 1 GAUGE
ゲージ
120 2AGKGP001002 1 BLOCK, REFERENCE
ブロック　基準
121 K5258F 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X008(3ｶ ｼﾛ)
478
PTS- NXT3c- 07
M6 IIIc-SINGLE CONVEYOR 3/
M6 IIIc-シングルコンベア 3/
2UGZCE000128
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
122 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
123 W1108B 2 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
479
PTS- NXT3c- 07

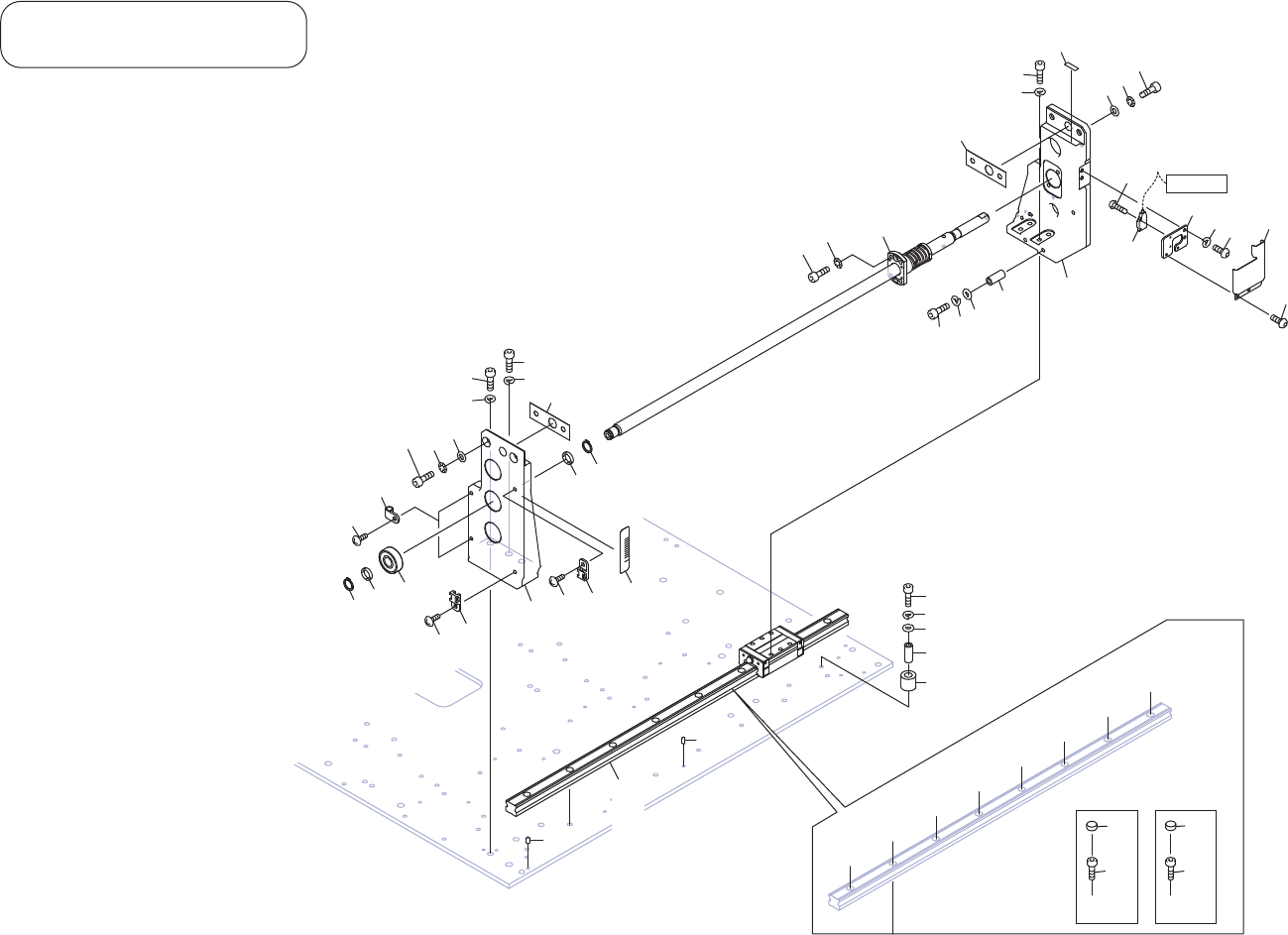

Width change drive axis
S1S1 Ref.5/
AA
AA
BB
㸨㹁㹑㸴㹔㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
BB
AA
AA
AA
BB
BB
AA
ᖜ᭰㥑ື㍈
2
21
8
27
85
98
9
28
119
86
12
14
3
6
22
25
10
11
4
5
84
87
23
24
1
13
33
32
29
30
31
106
107
108
109
110
12.1
4.1
23.1
21.1
16
15
16
15
96
97
96
97
79
80
120
130
100
101
102
121
122
121
123
131
131
0,,,F
ࢩࣥࢢࣝࢥࣥ࣋࢔
M6 IIIc-SINGLE CONVEYOR 4/
2UGZCE000128
