PTS-NXT3c-07 - 第48页
㸨㹌㹁㸶㹊㹀ࠉ㸯㸰㸱㸲㸳㸴㸨 2 26 28 29 25 6 13 8 1 7 19 20 12 23 22 27 30 17 18 31 UL01741 H01/H02-NC8LB-NOZZLE ST A TION ++1&/%ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ 4 8 P TS - N X T3 c - 0 7

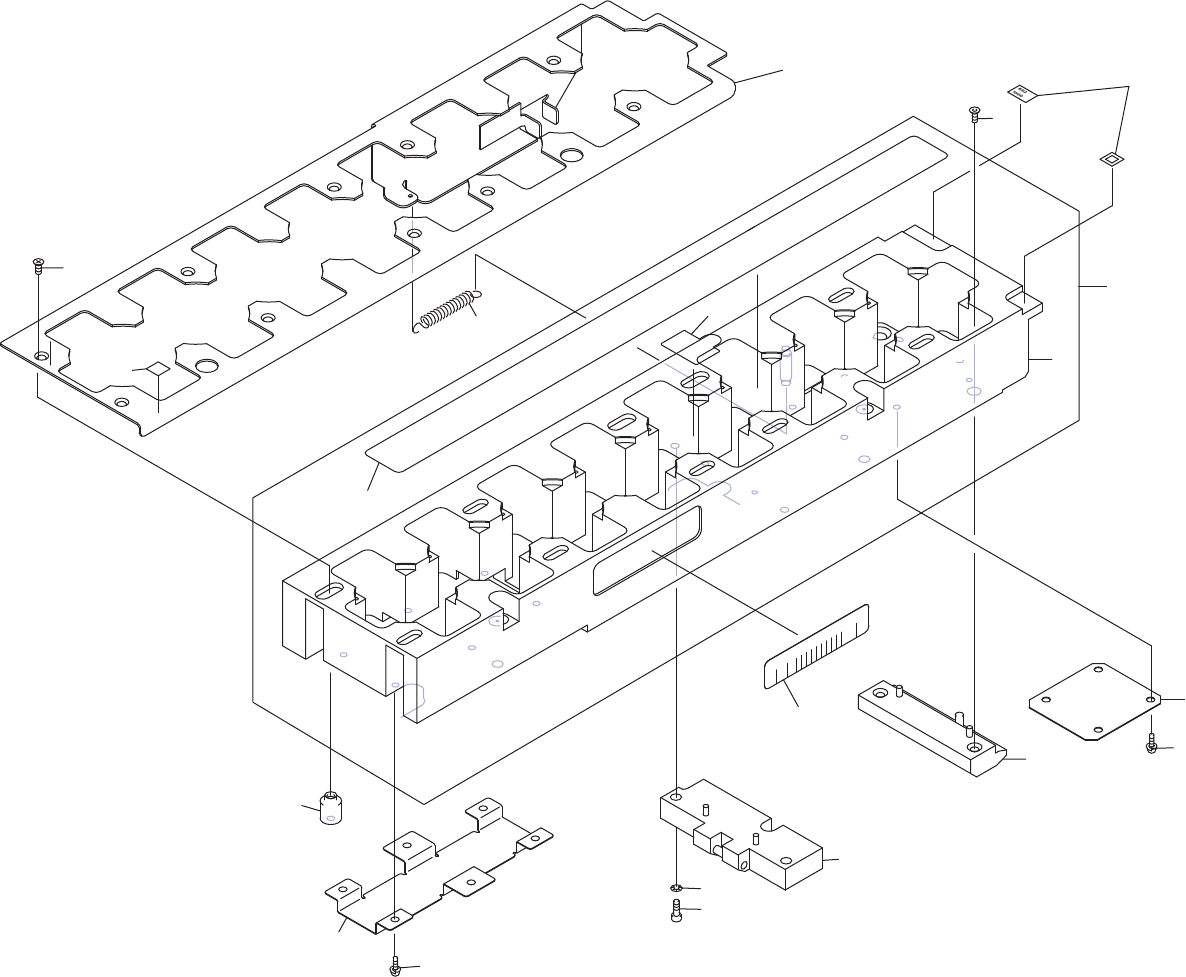

H01/H02-NC08B-NOZZLE STATION
H01/H02-NC08B-ノズルステーション
UL01642
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA96924 1 HOLDER
ホルダ
2 2AGTMA001800 1 HOLDER
ホルダ
6 2MGTMA004401 1 SHEET
シート
8pieces/sheet, Consumable Parts
7 AA0HK05 1 GUIDE
ガイド
11 2MGTMA004701 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
12 AA96706 1 BLOCK
ブロック
16 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
17 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
18 PB20142 1 DOG, SW
ドッグ ＳＷ
19 K67660 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
21 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
22 2MGKMA001701 1 SHUTTER
シャッタ
23 2MGTMA006203 8 PIN, GUIDE
ピン ガイド
24 PZ29951 8 BOLT
ボルト
25 2MGTMA006303 2 PIN, GUIDE
ピン ガイド
26 PZ29942 2 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
27 PX00091 1 NAMEPLATE
銘板
28 PX01992 1 SEAL, BAR CODE
シール バーコード
unit serial number
29 PX02142 1 SEAL, BAR CODE
シール バーコード
unit serial number
47
PTS- NXT3c- 07
㸨㹌㹁㸶㹊㹀ࠉ㸯㸰㸱㸲㸳㸴㸨
2
26
28
29
25
6
13
8
1
7
19
20
12
23
22
27
30
17
18
31
UL01741
H01/H02-NC8LB-NOZZLE STATION
++1&/%ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
48
PTS- NXT3c- 07
H01/H02-NC8LB-NOZZLE STATION
H01/H02-NC8LB-ノズルステーション
UL01741
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA97024 1 HOLDER
ホルダ
2 2AGTMA001300 1 HOLDER
ホルダ
6 PS00622 1 SHEET
シート
Consumable Parts
7 PS00841 1 SEAL
シール
8 AA0HK05 1 GUIDE
ガイド
12 2MGTMA004701 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
13 AA96706 1 BLOCK
ブロック
17 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
18 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
19 PB20142 1 DOG, SW
ドッグ ＳＷ
20 K67660 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
22 PB21641 1 PLATE
プレート
23 K67660 6 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
25 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
26 2MGKMA001801 1 SHUTTER
シャッタ
27 2MGTMA006203 10 PIN, GUIDE
ピン ガイド
28 PZ29951 10 BOLT
ボルト
29 PX00091 1 NAMEPLATE
銘板
30 PX02002 1 SEAL, BAR CODE
シール バーコード
unit serial number
31 PX02152 1 SEAL, BAR CODE
シール バーコード
unit serial number
49
PTS- NXT3c- 07
