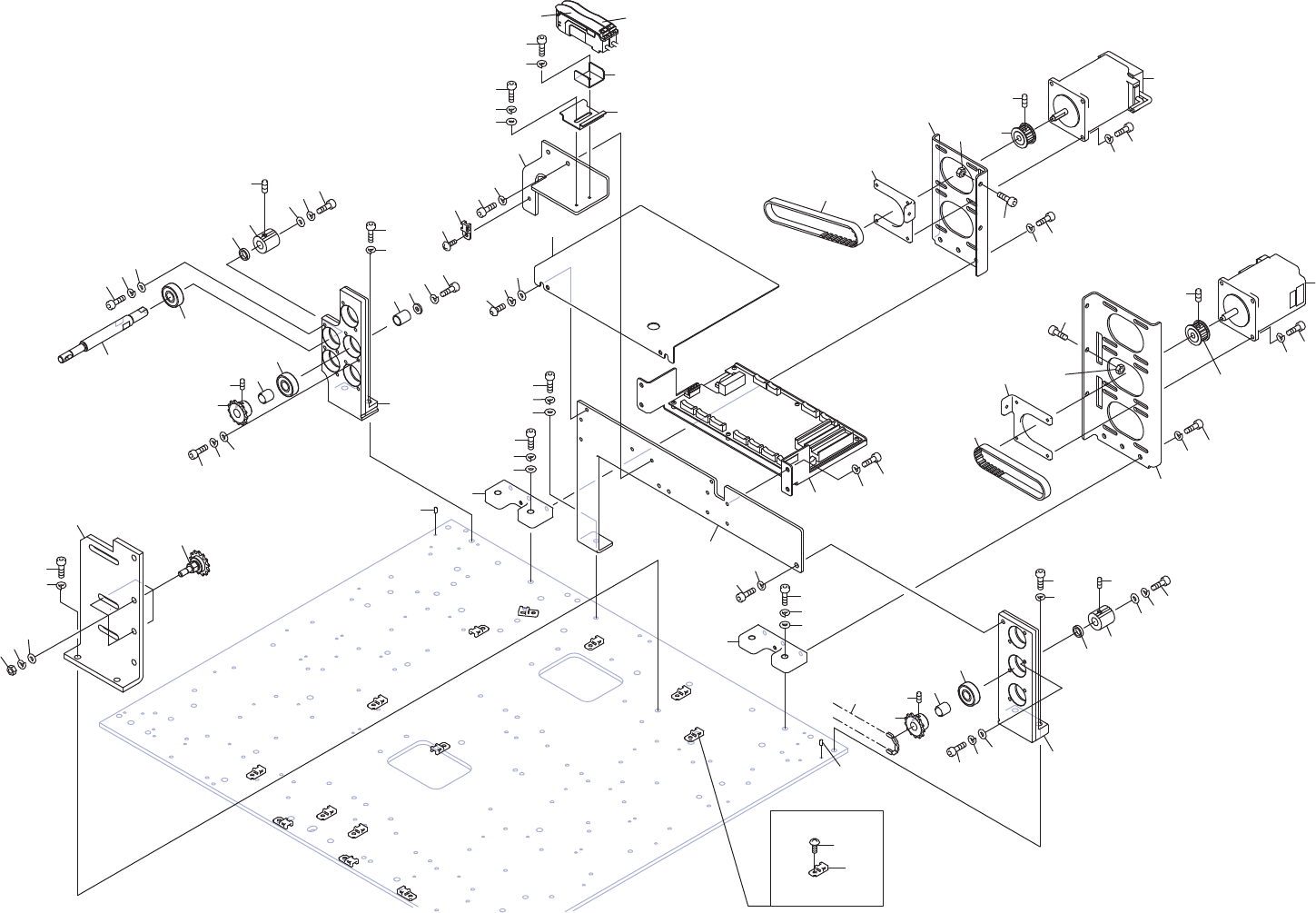

M6 IIIc-SINGLE CONVEYOR 6/
488
PTS- NXT3c- 07
M6 IIIc-SINGLE CONVEYOR 6/
M6 IIIc-シングルコンベア 6/
2UGZCE000128
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTCA006801 1 SHAFT
シャフト
2 H4175A 1 BEARING
ベアリング
6000ZZCM
3 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
4 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
5 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
6 2MGTCA006401 1 WASHER
ワッシャ
7 2MGKCA027600 1 PULLEY
プーリ
8 N4027A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X005 ｸﾎﾞﾐｻｷ
9 H5427C 1 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
10 W1106E 1 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
10.1 W1108C 1 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(3ｶｼﾛ)
11 2MGTCA006301 1 WASHER
ワッシャ
12 H4175A 1 BEARING
ベアリング
6000ZZCM
13 PZ00943 1 SPROCKET
スプロケット
14 N4026A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X004 ｸﾎﾞﾐｻｷ
15 PM29233 1 COLLAR
カラー
16 PM36933 1 COLLAR
カラー
17 H5427B 1 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
18 W1106E 1 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
20 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
21 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
22 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
23 2MGTCE003201 1 BKT
ＢＫＴ
24 H54271 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X018(3ｶ ｼﾛ)
25 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
26 H2096H 3 PIN, PARALLEL
ピン 平行
φ03X06 B種(h8) ｽﾃﾝﾚｽ
27 2MGTCA006401 1 WASHER
ワッシャ
28 2MGKCA027600 1 PULLEY
プーリ
29 N4027A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X005 ｸﾎﾞﾐｻｷ
30 H5427C 1 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
31 W1106E 1 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
32 W1108C 1 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(3ｶｼﾛ)
33 H4175A 1 BEARING
ベアリング
6000ZZCM
34 PZ00943 1 SPROCKET
スプロケット
35 N4026A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X004 ｸﾎﾞﾐｻｷ
36 PM29233 1 COLLAR
カラー
37 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
38 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
39 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
40 2MGTCE003301 1 BKT
ＢＫＴ
41 H54271 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X018(3ｶ ｼﾛ)
42 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
43 H2096H 3 PIN, PARALLEL
ピン 平行
φ03X06 B種(h8) ｽﾃﾝﾚｽ
44 2MGTCB006701 2 PLATE
プレート
45 H54272 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X020(3ｶｼﾛ)
46 W1106F 4 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
46.1 W1108F 4 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
47 2MGTCF003401 1 BKT, MOTOR
ＢＫＴ モータ
48 H5427B 3 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
49 W1106E 3 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
50 PP00941 1 BKT, ADJUSTING
ＢＫＴ セリ
