M6 IIIc-SINGLE CONVEY OR 9/ M6 IIIc-シングルコン ベア 9/ 2UGZCE000128 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 2 2MGZCE0 11200 1 BKT ＢＫＴ 3 H5426 L 2 BOL T, HEX SOCKET ボルト 六角穴 M04X…

100%1 / 679
Option
AA
CC
EE
BB
51
52
57
54
56
53
55
59
60
34
35
33
37
36
38
39
42
43
44
45
31
13
5
6
7
2
3
4
9
11
12
30
2UGZCE0001280,,,Fࢩࣥࢢࣝࢥࣥ࣋࢔

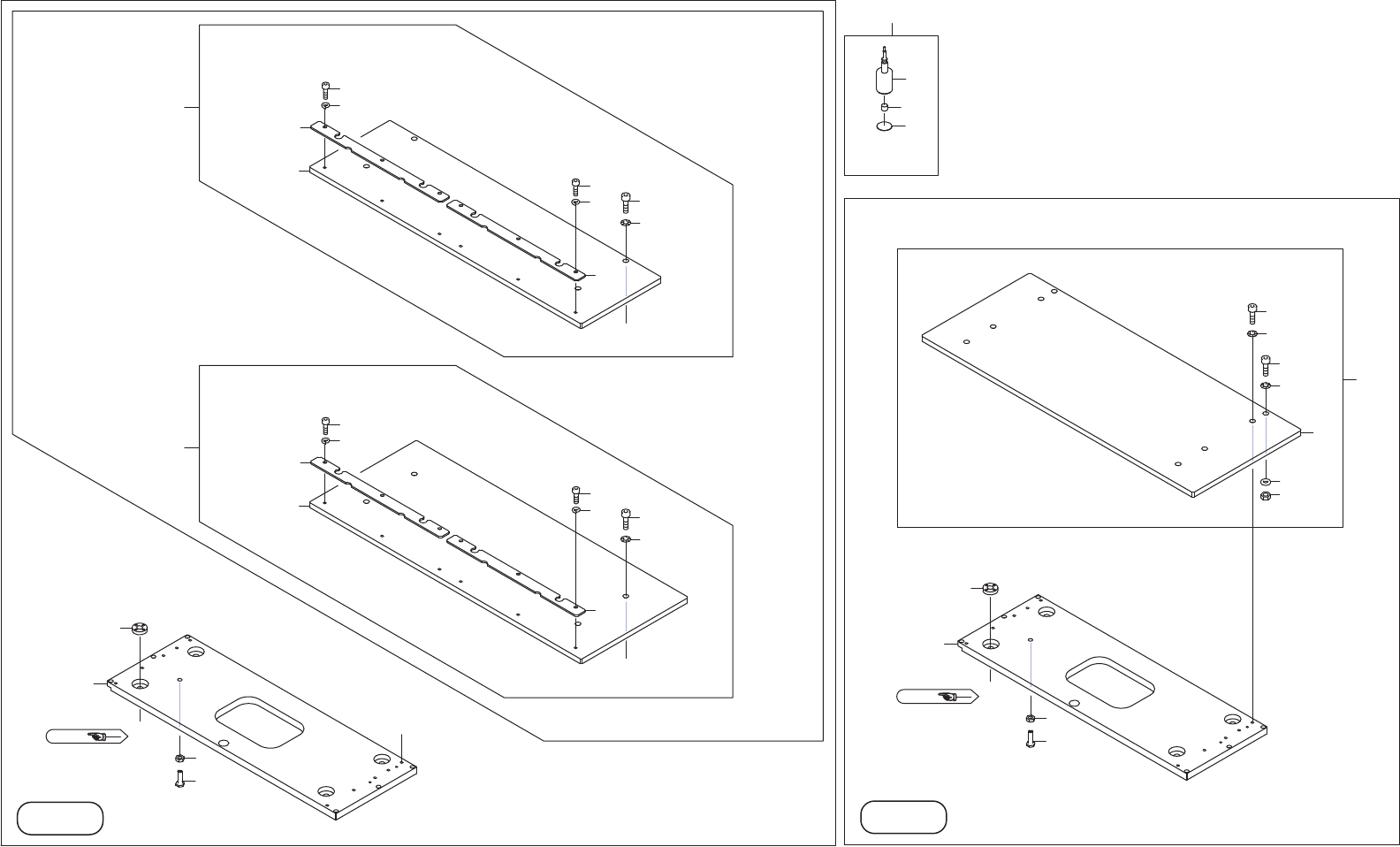

M6 IIIc-SINGLE CONVEYOR 9/
AA
VACUUM BACK-UP PIN
ࣂ࣮࣒࢟ࣗࣂࢵࢡ࢔ࢵࣉࣆࣥ
CC
BB
EE
496
PTS- NXT3c- 07
M6 IIIc-SINGLE CONVEYOR 9/
M6 IIIc-シングルコンベア 9/
2UGZCE000128
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 2MGZCE011200 1 BKT
ＢＫＴ
3 H5426L 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
4 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
5 XA01291 1 EJECTOR
エジェクタ
6 H5280A 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X020
7 W1021A 2 WASHER, LOCK
ワッシャ　スプリング
3M/M
9 Y60285 1 UNION
ユニオン
KQ2R06-08A
11 2MGTBE010100 1 TUBE
チューブ
12 S2025A 2 SHEET
シート
CTAM1
13 K5172L 2 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3ｶ ｼﾛ)
30 H61956 2 BOLT
ボルト
CBSTSR3-5
31 2MGZCE010800 1 PLATE, BACKUP
プレート　バックアップ
33 PM0C9S0 1 MANIFOLD
マニホールド
34 H54254 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X012(3ｶ ｼﾛ)
35 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
36 K1161X 1 COUPLER
カプラ
CPPE7-M5
37 S50251 1 SOCKET
ソケット
CPSE7-6
38 Y31178 4 UNION, HALF
ユニオン　ハーフ
POC4-M5
39 H3127A 4 PLUG
プラグ
PP-4
42 2MGTCA022300 1 PLATE
プレート
43 H54250 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X005(3ｶ ｼﾛ)
44 S5011S 1 SOCKET
ソケット
CPSE7M-6
45 H3121C 1 PLUG
プラグ
CPPE7L-6
51 AA80A02 8 PIN, BACKUP
ピン　バックアップ
52 PM0BGC1 1 PIN, BACKUP
ピン　バックアップ
53 H1340R 1 PAD, VACUUM
パット　バキューム
KPA-15-N
54 PZ35070 1 SHEET
シート
55 M1003C 1 MAGNET
マグネット
φ10X5ﾈｵｼﾞｳﾑ
56 A4063B 1 ELBOW
エルボ
PL4-M5M
57 PZ13581 1 TUBE
チューブ
59 PZ45810 4 TUBE
チューブ
60 Y60282 4 UNION
ユニオン
KQ2U04-00A
497
PTS- NXT3c- 07
AA
㑅ᢥ㒊ရ
Interchangeable parts
ᶆ‽⏝
Standard
Lane 1
Lane 2
A1A1
A1A1
Ref.2/
BB
Ref.2/
A1A1
๓ワࡵ⏕⏘⏝
For performing production with lane 2 forward
PP
BACK-UP PIN
ࣂࢵࢡ࢔ࢵࣉࣆࣥ
1
4
12
13
14
15
11
16
17
21
22
23
24
25
26
23
24
5
6
9
10
13
14
15
32
33
34
35
31
36
37
33
34
35
65
64
63
62
3
8
2UGZCF0001270,,,Fࢲࣈࣝࢥࣥ࣋࢔
M6 IIIc-DOUBLE CONVEYOR 1/
