PTS-NXT3c-07 - 第50页

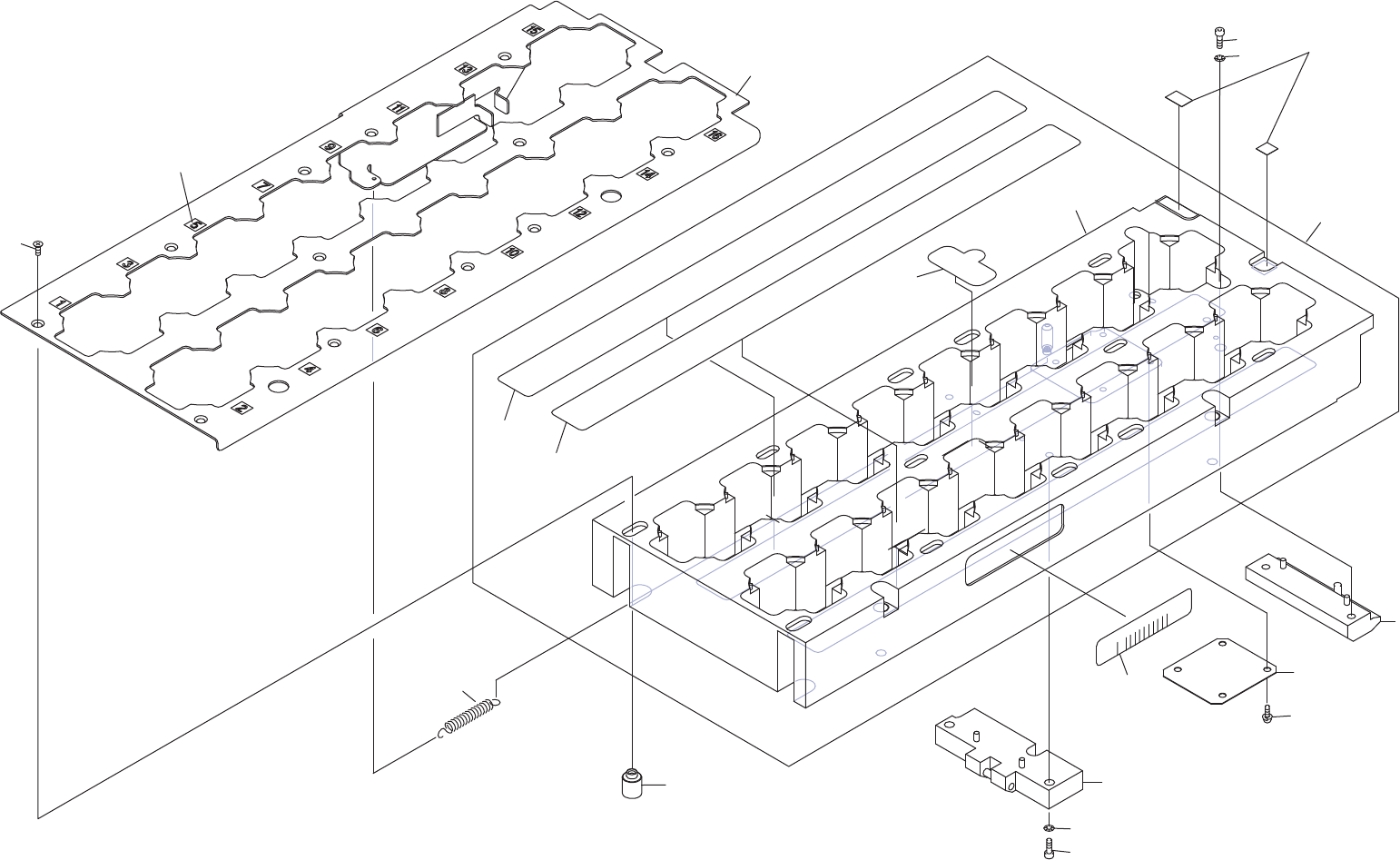

㸨㹌㹁㹎㹒㸿ࠉ㸯㸰㸱㸲㸳㸴㸨 1 2 5 3 4 7 8 9 11 12 13 14 16 10 19 19 18 20 21 17 UL03818 H01/H02-NCPT A-NOZZLE ST A TION ++1&37$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ 5 0 P TS - N X T3 c - 0 7

100%1 / 679
H01/H02-NC8LB-NOZZLE STATION
H01/H02-NC8LB-ノズルステーション
UL01741
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA97024 1 HOLDER
ホルダ
2 2AGTMA001300 1 HOLDER
ホルダ
6 PS00622 1 SHEET
シート
Consumable Parts
7 PS00841 1 SEAL
シール
8 AA0HK05 1 GUIDE
ガイド
12 2MGTMA004701 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
13 AA96706 1 BLOCK
ブロック
17 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト　六角穴
18 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
19 PB20142 1 DOG, SW
ドッグ　ＳＷ
20 K67660 4 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
22 PB21641 1 PLATE
プレート
23 K67660 6 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
25 PZ05022 1 SPRING, TENSION
スプリング　ヒツパリ
26 2MGKMA001801 1 SHUTTER
シャッタ
27 2MGTMA006203 10 PIN, GUIDE
ピン　ガイド
28 PZ29951 10 BOLT
ボルト
29 PX00091 1 NAMEPLATE
銘板
30 PX02002 1 SEAL, BAR CODE
シール　バーコード
unit serial number
31 PX02152 1 SEAL, BAR CODE
シール　バーコード
unit serial number
