M6 IIIc-DOUBLE CONVEY OR 3/ M6 IIIc-ダブルコンベ ア 3/ 2UGZCF000127 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 121 K5258F 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X00 8(3 ｶ ｼﾛ ) 12…

100%1 / 679
M6 IIIc-DOUBLE CONVEYOR 3/
M6 IIIc-ダブルコンベア 3/
2UGZCF000127
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
47 2MGKCE008901 2 CONVEYOR, BELT
コンベア　ベルト
47.1 2MGKCE009002 2 CONVEYOR, BELT
コンベア　ベルト
Thin panel option
48 PM059Z4 2 PLATE, GUIDE
プレート　ガイド
49 2MGTCF003301 2 PLATE, CLAMPING
プレート　クランプ
50 K5255A 12 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X004
51 2MGTCF019300 1 RAIL
レール
51.1 2MGTCF020901 1 RAIL
レール
Thin panel option
52 H5289A 7 BOLT, HEX SOCKET
ボルト　六角穴
M04X012
53 W1011A 7 WASHER, CONICAL
ワッシャ　皿
M-4-L
55 PM05AD2 4 PLATE
プレート
56 H54252 8 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
57 W1106C 8 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
58 2MGKCA042000 6 BOLT, STOPPER
ボルト　ストッパ
58.1 N1079X 6 NUT, HEX
ナット　六角
M04 3ｼｭ(3ｶ ｼﾛ)
59 PZ14451 4 SPRING
スプリング
60 PB90312 1 HOOK
フック
61 PB90322 1 HOOK
フック
62 H54252 8 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
63 W1106C 8 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
64 PB90322 1 HOOK
フック
65 PB00BZ3 1 HOOK
フック
68 2MGKCA006501 2 PIN
ピン
73 2MGTCA006100 4 BLOCK, LOCATING
ブロック　位置決め
74 H54252 8 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
75 W1106C 8 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
76 2MGKCA031200 4 PLATE
プレート
77 2MGKCE009501 2 BRUSH
ブラシ
Consumable Parts
78 K65002 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X012(3ｶ ｼﾛ)
79 2MGTCE001301 1 COVER, WIRING
カバー　配線
80 K5258E 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X006(3ｶ ｼﾛ)
81 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
95 PM057F2 1 BKT, SENSOR
ＢＫＴ　センサ
95.1 PM09WG0 1 BKT, SENSOR
ＢＫＴ　センサ
Thin panel option
96 H5426L 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
97 W1011A 2 WASHER, CONICAL
ワッシャ　皿
M-4-L
98 PM057E4 1 BKT, SENSOR
ＢＫＴ　センサ
99 PB12715 1 WASHER
ワッシャ
100 XS01249 1 SENSOR, TOUCH
センサ　タッチ
101 K5258N 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M04X012(3ｶ ｼﾛ)
102 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
103 H54252 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
104 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
105 AA7GE09 1 SENSOR
センサ
110 AA86N06 1 JIG
治具
110.1 AA7TG11 1 JIG
治具
Thin panel option
111 H5426L 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
112 W1011A 2 WASHER, CONICAL
ワッシャ　皿
M-4-L
115 Y60183 1 UNION, HALF
ユニオン　ハーフ
KQ2S04-M5A
116 AA7SA00 1 TIP
チップ
118 GGAJ0403 1 GAUGE
ゲージ
120 2AGKGP001002 1 BLOCK, REFERENCE
ブロック　基準
506
PTS- NXT3c- 07
M6 IIIc-DOUBLE CONVEYOR 3/
M6 IIIc-ダブルコンベア 3/
2UGZCF000127
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
121 K5258F 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X008(3ｶ ｼﾛ)
122 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
123 W1108B 2 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
507
PTS- NXT3c- 07

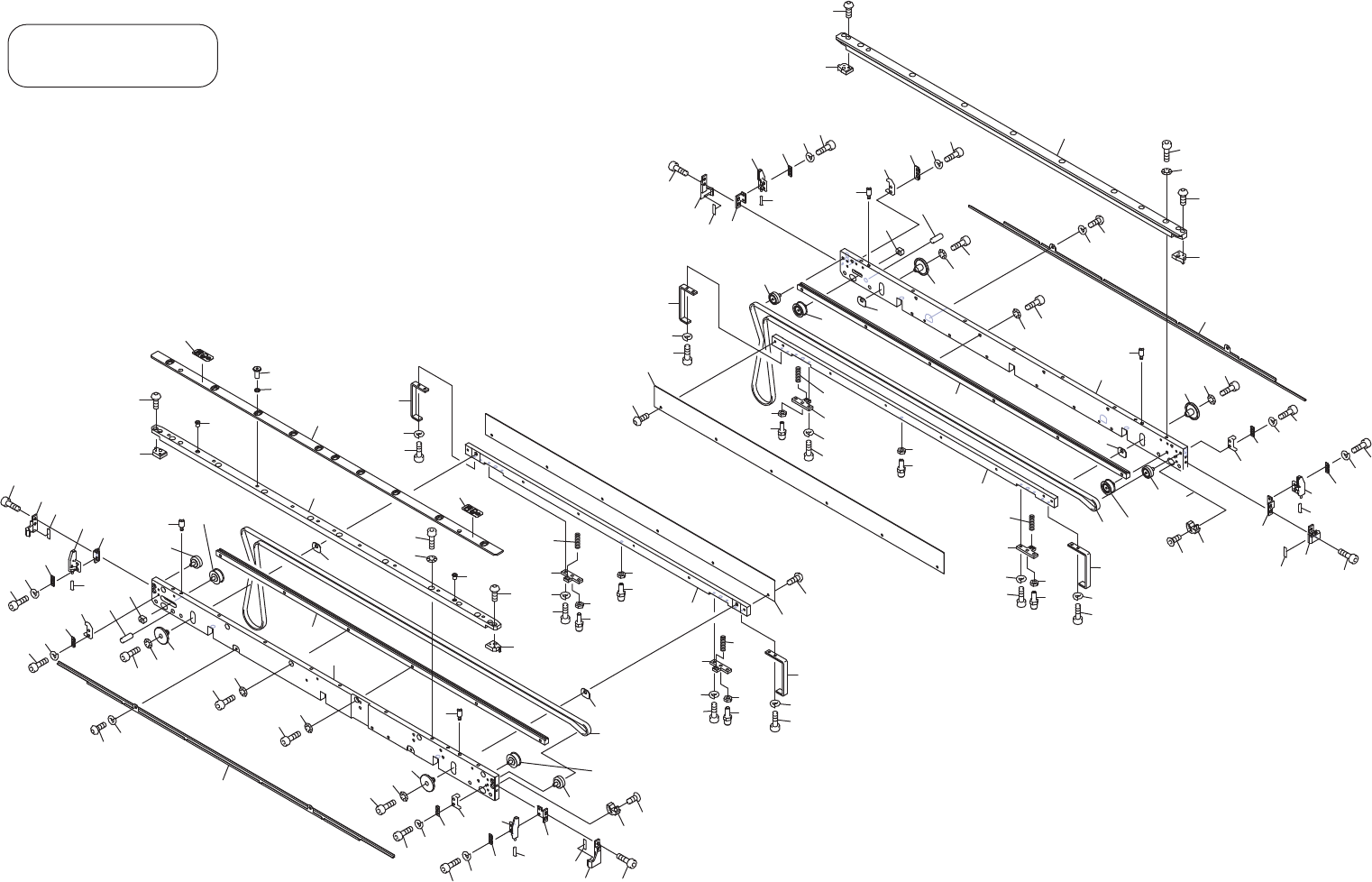

Lane2 (rail)
࣮ࣞࣥ࣮ࣞࣝ
1
5
6
7
8
9
11
12
12
9
44
18
33
73
73
73
34
31
42
45.1
46
33
34
31
35
55
56
57
56
57
59
59
48
55
35
73
11
51
31
33
34
45
46
43
8
44
31
33
34
18
48
55
56
57
59
59
55
57
56
19
21
36
38
68
52
53
15
39
41
22
24
68
40
23
37
20
62
63
60
62
63
65
62
63
61
62
63
64
32
32
32
32
80
81
79
4
4
4
4
58
58.1
58
58.1
58
58.1
58
58.1
58
58.1
58
58.1
2
3
15
96
97
95
5.1
16.1
16.1
16.1
16.1
51.1
47.1
47.1
74
75
76
74
75
76
74
75
76
74
75
76
47
47
16
17
17
16
30
16
17
17
16
30
25
25
25
49
50
49
50
14
14
77
78
77
78
26.1
26
26.1
26
27
28
29
27
28
29
27
28
29
27
28
29
25
45
46
8.1
8.1
11.1
11.1
