㸨㹌㹁㹄㹒㸿ࠉ㸯㸰㸱㸲㸳㸴㸨 1 2 3 4 5 6 10 18 13 14 16 7 17 19 8 11 12 20 18 UL03919 H01/H02-NCFT A-NOZZLE ST A TION ++1&)7$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ 5 2 P TS - N X T3 c - 0 7
H01/H02-NCPTA-NOZZLE STATION
H01/H02-NCPTA-ノズルステーション
UL03818
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PB06EN3 1 SHUTTER
シヤツタ
2 PX07280 1 NAMEPLATE
銘板
3 2MGTMA006203 12 PIN, GUIDE
ピン ガイド
4 PZ29951 12 BOLT
ボルト
5 AA94R07 1 HOLDER
ホルダ
7 AA96706 1 BLOCK
ブロック
8 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
9 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
10 AA0HK05 1 GUIDE
ガイド
11 2MGTMA004602 2 BOLT, HEX SOCKET
ボルト 六角穴
12 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
13 PB20142 1 DOG, SW
ドッグ ＳＷ
14 K67660 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
16 PX07173 1 SEAL, BAR CODE
シール バーコード
unit serial number
17 PX07163 1 SEAL, BAR CODE
シール バーコード
unit serial number
18 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
19 PS02841 2 SHEET
シート
Consumable Parts
20 PS00841 1 SEAL
シール
21 2AGTMA001700 1 HOLDER
ホルダ
51
PTS- NXT3c- 07
㸨㹌㹁㹄㹒㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
1
2
3
4
5
6
10
18
13
14
16
7
17
19
8
11
12
20
18
UL03919

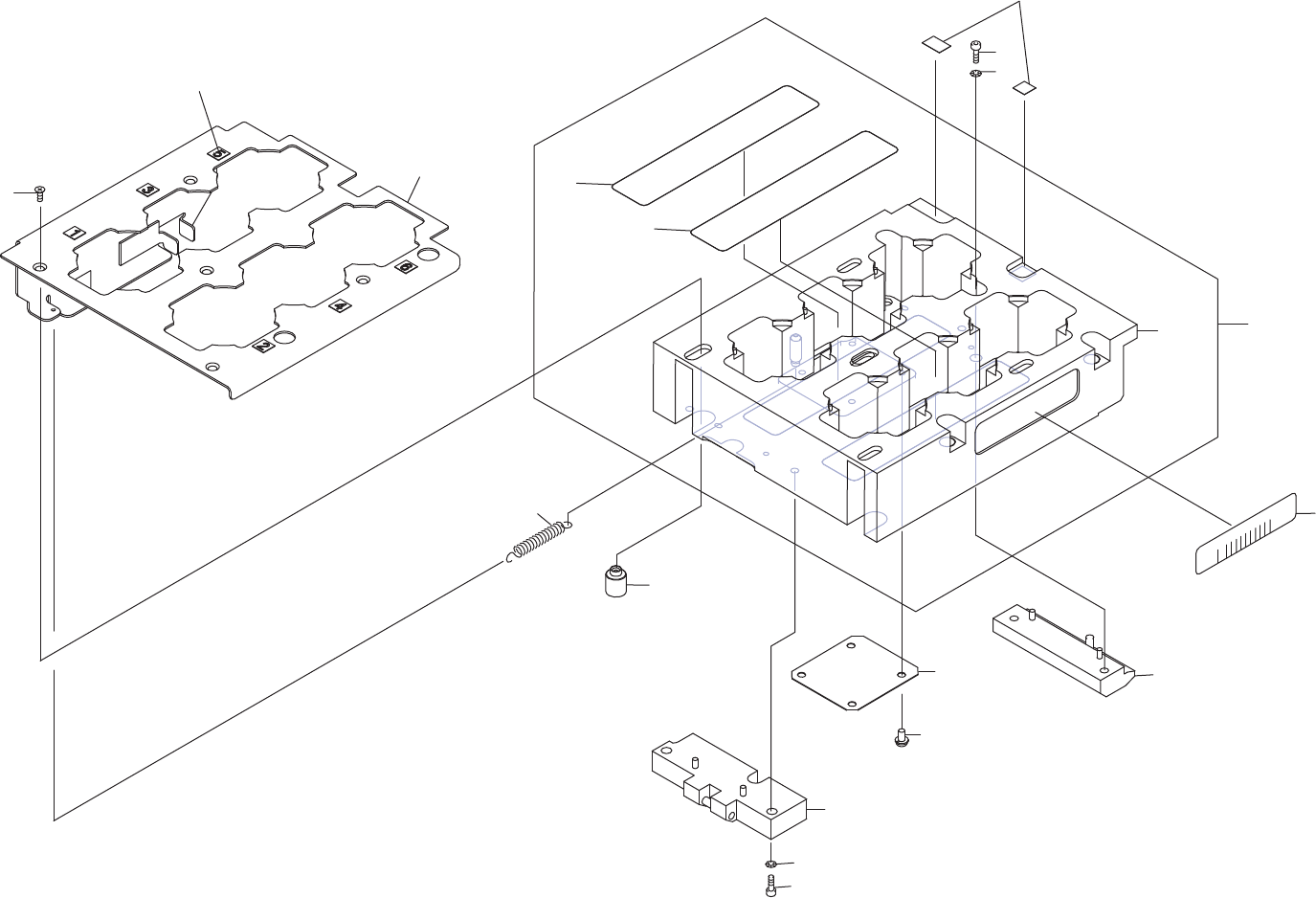

H01/H02-NCFTA-NOZZLE STATION
++1&)7$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
52
PTS- NXT3c- 07
H01/H02-NCFTA-NOZZLE STATION
H01/H02-NCFTA-ノズルステーション
UL03919
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PB06ER3 1 SHUTTER
シヤツタ
2 PX00091 1 NAMEPLATE
銘板
3 2MGTMA006203 5 PIN, GUIDE
ピン ガイド
4 PZ29951 5 BOLT
ボルト
5 AA94S07 1 HOLDER
ホルダ
6 AA96706 1 BLOCK
ブロック
7 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
8 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
10 AA0HK05 1 GUIDE
ガイド
11 2MGTMA004602 2 BOLT, HEX SOCKET
ボルト 六角穴
12 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
13 PB20142 1 DOG, SW
ドッグ ＳＷ
14 K67660 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
16 PX07183 1 SEAL, BAR CODE
シール バーコード
unit serial number
17 PX07193 1 SEAL, BAR CODE
シール バーコード
unit serial number
18 PS02851 2 SHEET
シート
Consumable Parts
19 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
20 2AGTMA001400 1 HOLDER
ホルダ
53
PTS- NXT3c- 07
