このページはブランクページです
This page is intentionally blank.
此页是空白页
519
PTS- NXT3c- 07
40
41
29
30
23
25
12
7
8
2
16
9
11
10
24
31
28
42
33
20
21
22
37
38
39
32
17
18
3
4
5
1
43
26
74
75
76
90
79
87
77
89
88
82
80
81
98
97
96
95
44
44
60
61
64
63
64
62
71
70
71
70
71
70
65
65
66
66
65
66
47
50
51
58
57
48
49
58
57
52
52
53
53
104
116
117
115
111
112
110
14
13
15
13
13
12
12
15
15
35
34
36
34
34
36
36
33
33
10.1
119
118
105
106
121
120
107
108
109
114
113
45
46
46.1
45
46
46.1
141
142
6
27
73
68
69
68
69
68
69
73
73
59
59
55
56
55
56
122
125
124
123
54
54
67
67
67
132
132
132
131
2UGZCF000127
0,,,Fࢲࣈࣝࢥࣥ࣋

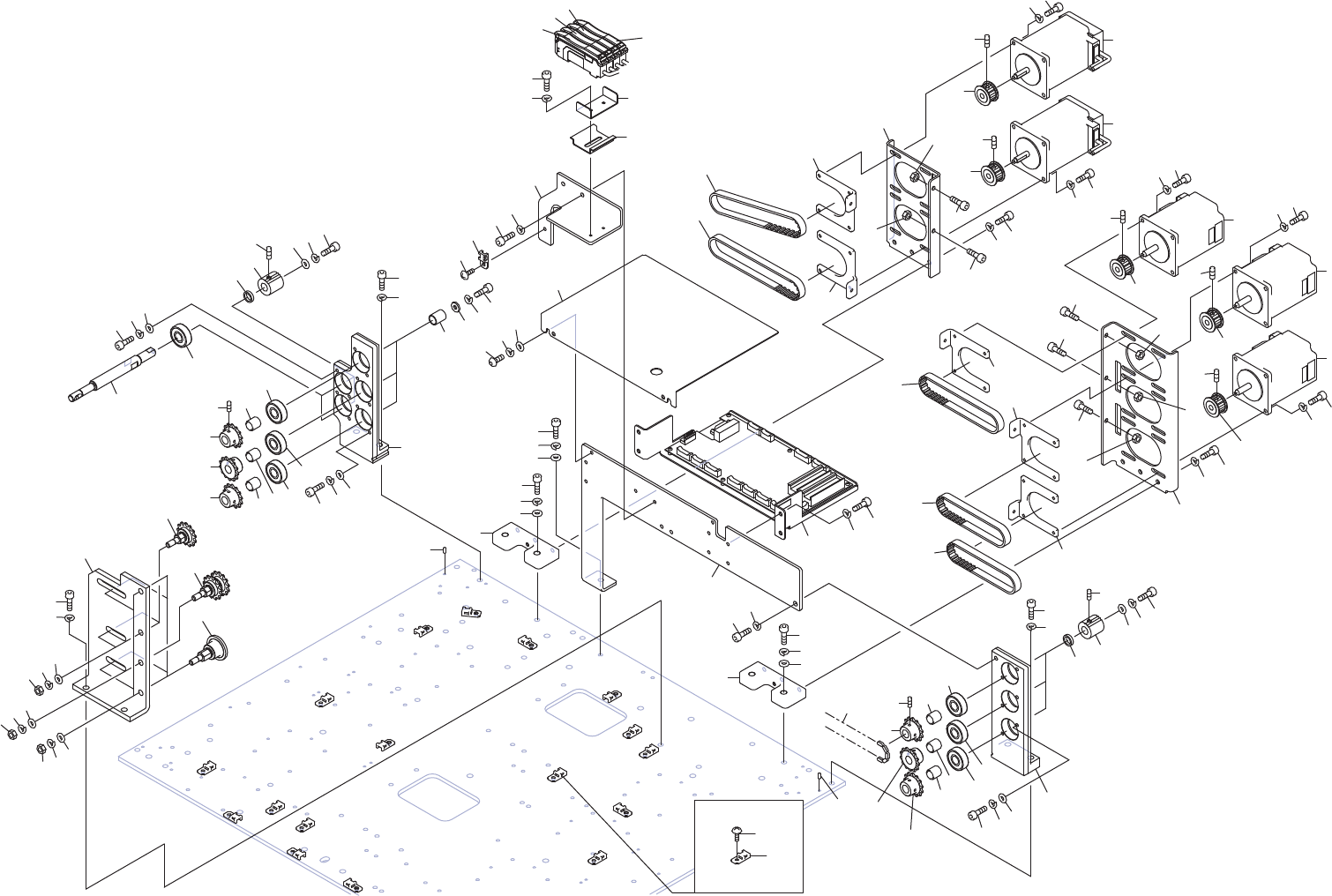

M6 IIIc-DOUBLE CONVEYOR 7/
520
PTS- NXT3c- 07
M6 IIIc-DOUBLE CONVEYOR 7/
M6 IIIc-ダブルコンベア 7/
2UGZCF000127
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTCA006801 2 SHAFT
シャフト
2 H4175A 2 BEARING
ベアリング
6000ZZCM
3 H5426K 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
4 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
5 W1043C 4 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
6 2MGTCA006401 2 WASHER
ワッシャ
7 2MGKCA027600 2 PULLEY
プーリ
8 N4027A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X005 ｸﾎﾞﾐｻｷ
9 H5427C 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
10 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
10.1 W1108C 2 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(3ｶｼﾛ)
11 2MGTCA006301 3 WASHER
ワッシャ
12 H4175A 3 BEARING
ベアリング
6000ZZCM
13 PZ00943 3 SPROCKET
スプロケット
14 N4026A 6 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X004 ｸﾎﾞﾐｻｷ
15 PM29233 3 COLLAR
カラー
16 PM36933 3 COLLAR
カラー
17 H5427B 3 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
18 W1106E 3 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
20 H5426K 6 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
21 W1106D 6 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
22 W1043C 6 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
23 2MGTCE003201 1 BKT
ＢＫＴ
24 H54271 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X018(3ｶ ｼﾛ)
25 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
26 H2096H 3 PIN, PARALLEL
ピン 平行
φ03X06 B種(h8) ｽﾃﾝﾚｽ
27 2MGTCA006401 3 WASHER
ワッシャ
28 2MGKCA027600 3 PULLEY
プーリ
29 N4027A 3 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X005 ｸﾎﾞﾐｻｷ
30 H5427C 3 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
31 W1106E 3 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
32 W1108C 3 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(3ｶｼﾛ)
33 H4175A 3 BEARING
ベアリング
6000ZZCM
34 PZ00943 3 SPROCKET
スプロケット
35 N4026A 6 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X004 ｸﾎﾞﾐｻｷ
36 PM29233 3 COLLAR
カラー
37 H5426K 6 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
38 W1106D 6 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
39 W1043C 6 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
40 2MGTCE003301 1 BKT
ＢＫＴ
41 H54271 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X018(3ｶ ｼﾛ)
42 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
43 H2096H 3 PIN, PARALLEL
ピン 平行
φ03X06 B種(h8) ｽﾃﾝﾚｽ
44 2MGTCB006701 2 PLATE
プレート
45 H54272 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X020(3ｶｼﾛ)
46 W1106F 4 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
46.1 W1108F 4 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
47 2MGTCF003401 1 BKT, MOTOR
ＢＫＴ モータ
48 H5427B 3 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
49 W1106E 3 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
50 PP00941 1 BKT, ADJUSTING
ＢＫＴ セリ
