PTS- NXT3c- 07
OPTION

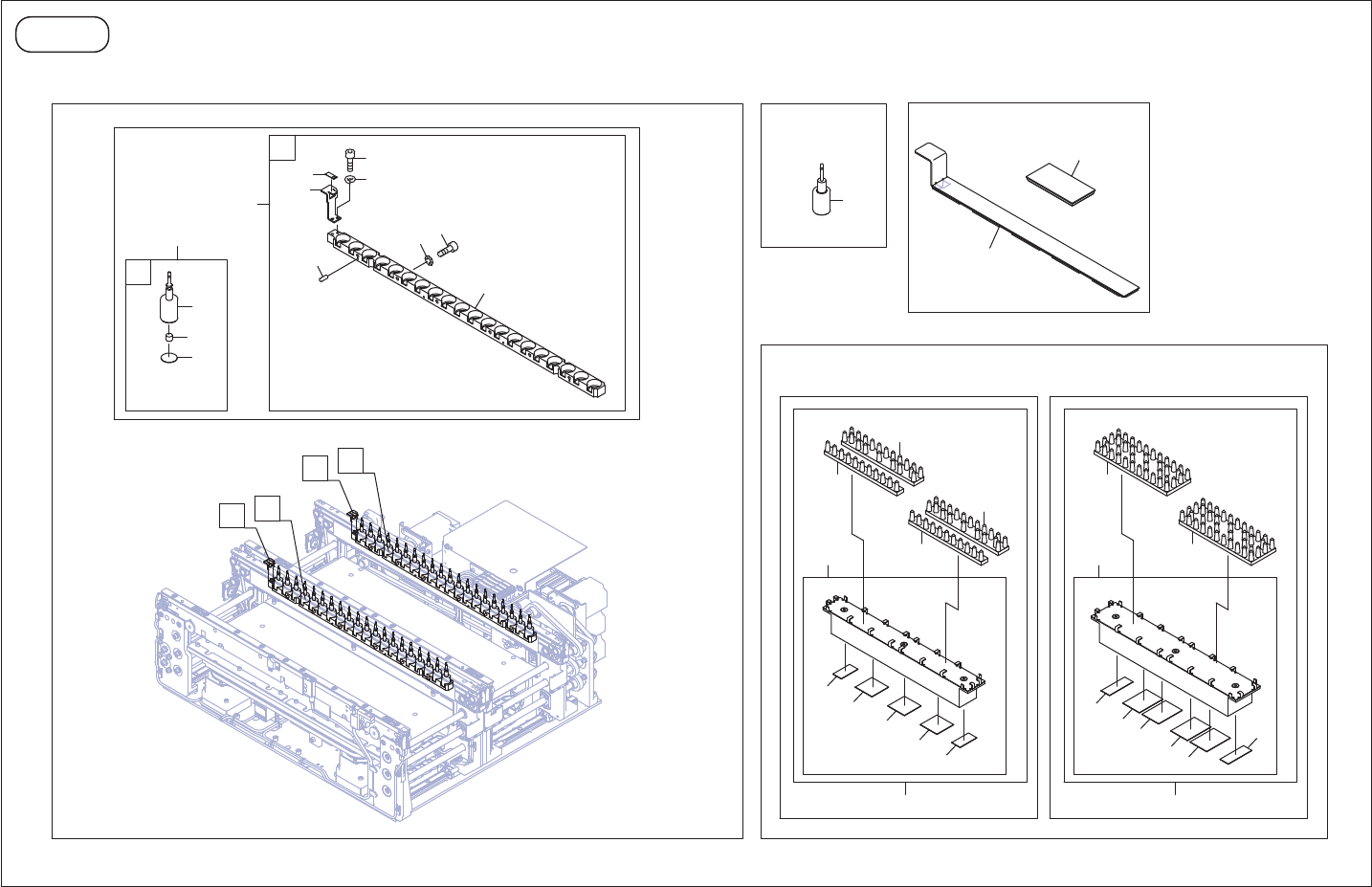

Auto backup pin function
⮬ືࣂࢵࢡࢵࣉࣆࣥᶵ⬟
㸮㸮㸮㸮㸮㸮
㸿㹎㸱㹄㸿
AA
BACK-UP PIN
ࣂࢵࢡࢵࣉࣆࣥ
BB
AA
BB
AA
BB
ࢯࣇࢺࣂࢵࢡࢵࣉࣆࣥ
SOFT BACK-UP PINS
పᑕᯈ㸦ࣛࢩࣕ⣬㸧
Low reflective sheet(felt paper)
BACK-UP PIN
ࣂࢵࢡࢵࣉࣆࣥ
Option
W30 W42
12
14
15
16
17
18
13
19
11
5
4
3
2
36
32
35
44
44
44
45
45
47
47
48
48
43
42
56
56
53
52
54
55
54
54
54
55
2UGZCF0001270,,,Fࢲࣈࣝࢥࣥ࣋
M6 IIIc-DOUBLE CONVEYOR 9/
528
PTS- NXT3c- 07
M6 IIIc-DOUBLE CONVEYOR 9/
M6 IIIc-ダブルコンベア 9/
2UGZCF000127
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 AA6WL06 20 PIN, BACKUP
ピン バックアップ
3 PM08AA2 1 PIN, BACKUP
ピン バックアップ
4 M1004R 1 MAGNET
マグネット
N0605-35
5 PZ34033 1 SHEET
シート
11 2AGTCF000203 1 HOLDER, PIN
ホルダ ピン
12 2AGTCF000102 1 HOLDER, PIN
ホルダ ピン
13 H21924 4 PIN, PARALLEL
ピン 平行
φ02X05 A種(m6) SUS
14 H5426T 6 BOLT, HEX SOCKET
ボルト 六角穴
M04X020(3ｶ ｼﾛ)
15 W1011A 6 WASHER, CONICAL
ワッシャ 皿
M-4-L
16 2MGTCB004300 1 BKT
ＢＫＴ
17 H5274A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006
18 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M
19 2MGTCF002401 1 SEAL, BAR CODE
シール バーコード
unit serial number
32 PM08MD1 20 PIN, BACKUP
ピン バックアップ
35 AA8AM01 1 PLATE
プレート
36 AA8AN01 1 PLATE
プレート
42 2AGTCA002502 1 PIN, BACKUP
ピン バックアップ
W30
43 2AGTCA002702 1 BLOCK, BACKUP
ブロック バックアップ
44 PZ46041 3 SHEET, RUBBER
シート ゴム
45 2MGLCA001801 2 SHEET, RUBBER
シート ゴム
47 2MGTCA013200 2 PIN, BACKUP
ピン バックアップ
48 2MGTCA013300 2 PIN, BACKUP
ピン バックアップ
52 2AGTCA002602 1 PIN, BACKUP
ピン バックアップ
W42
53 2AGTCA002802 1 BLOCK, BACKUP
ブロック バックアップ
54 PZ45961 4 SHEET, RUBBER
シート ゴム
55 2MGLCA001901 2 SHEET, RUBBER
シート ゴム
56 H3261A 2 PLATE, BACKUP
プレート バックアップ
MTﾏｯﾄ(ｱｵ)
