H01/H02-NCKTA-NOZZLE STATION H01/H02-NCKTA-ノズルステー ション UL04018 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 PB850 23 1 SHUTTER シヤツタ 2 PX072 80 1 NAMEPLA TE 銘板 3 PZ299 51 10 B…
㸨㹌㹁㹉㹒㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
1
2
16
12
13
8
7
4
5
19
9
10
17
15
20
21
23
24
22
3
18

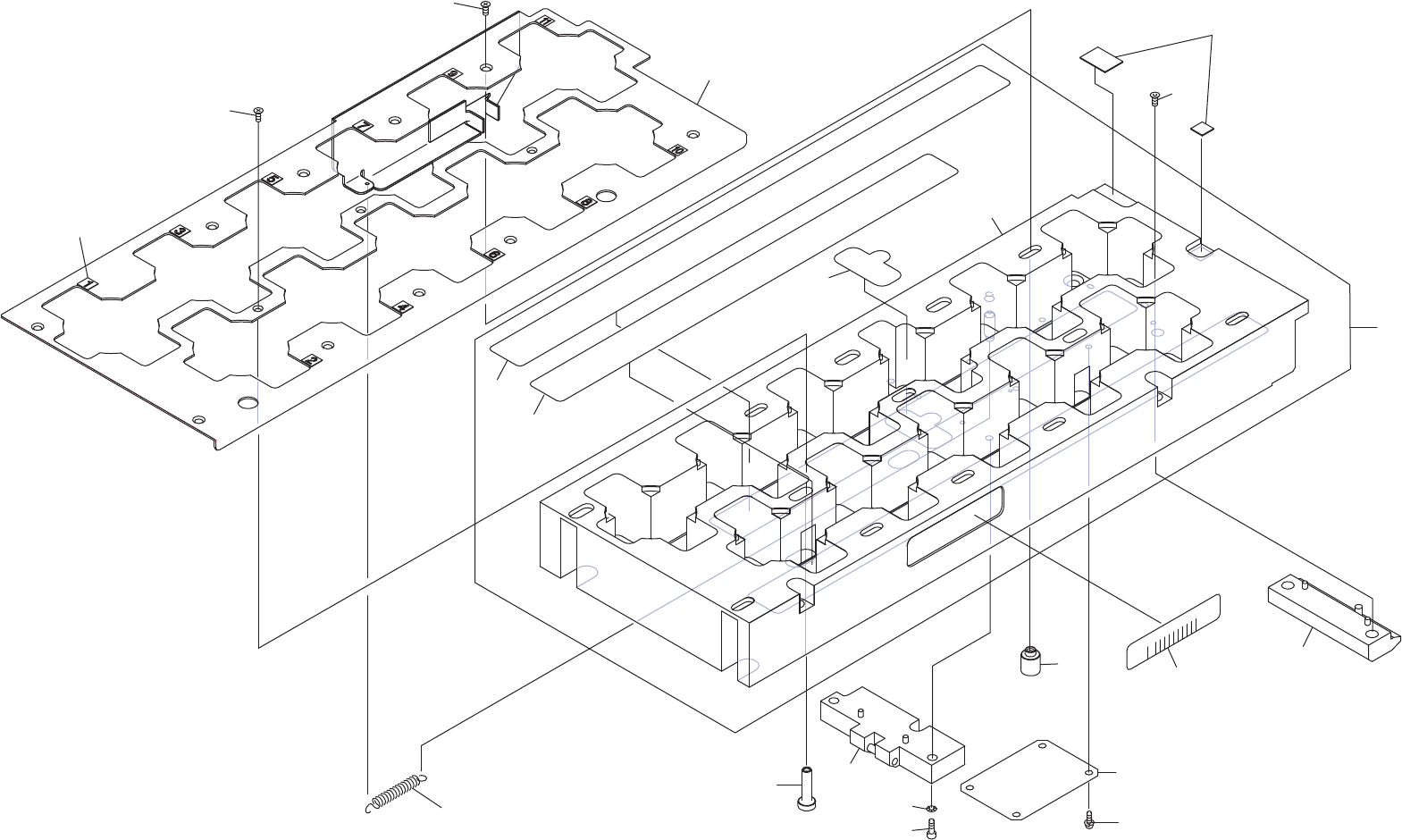

H01/H02-NCKTA-NOZZLE STATION
++1&.7$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
UL04018
54
PTS- NXT3c- 07
H01/H02-NCKTA-NOZZLE STATION
H01/H02-NCKTA-ノズルステーション
UL04018
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PB85023 1 SHUTTER
シヤツタ
2 PX07280 1 NAMEPLATE
銘板
3 PZ29951 10 BOLT
ボルト
4 AA5GD10 1 HOLDER
ホルダ
5 2MGTMA006203 10 PIN, GUIDE
ピン ガイド
7 PX07133 1 SEAL, BAR CODE
シール バーコード
unit serial number
8 PX07123 1 SEAL, BAR CODE
シール バーコード
unit serial number
9 AA0HK05 1 GUIDE
ガイド
10 2MGTMA004701 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
12 PB85010 1 DOG, SW
ドッグ ＳＷ
13 K67660 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
15 AA96706 1 BLOCK
ブロック
16 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
17 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
18 PZ29942 3 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
19 2MGTMA007901 3 PIN, GUIDE
ピン ガイド
20 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
21 2AGTMA001500 1 HOLDER
ホルダ
22 PS00841 1 SEAL
シール
23 PS02812 1 SHEET
シート
Consumable Parts
24 PS00622 1 SHEET
シート
Consumable Parts
55
PTS- NXT3c- 07
㸨㹌㹁㹃㹒㹀ࠉ㸯㸰㸱㸲㸳㸴㸨
1
2
3
4
6
9
18
20
21
19
22
10
11
13
14
8
15
16
5
7
UL04718
H01/H02-NCETB-NOZZLE STATION
++1&(7%ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
