MARK CAMERA マークカメラ UG00329 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 25 PH0039 3 1 BKT ＢＫＴ 26 2MGKGK00 0800 2 BOLT, HEX ボルト 六角 30 H54256 2 BOLT, HEX S OCKET ボルト 六角穴 M03X01 …
㸨㹋㹁㸮㸳㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
25
33
38
33.1
43
26
30
31
32
37
36
35
34
UG00329
࣐࣮ࢡ࣓࢝ࣛ
MARK CAMERA
62
PTS- NXT3c- 07
MARK CAMERA
マークカメラ
UG00329
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
25 PH00393 1 BKT
ＢＫＴ
26 2MGKGK000800 2 BOLT, HEX
ボルト 六角
30 H54256 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X018(3ｶ ｼﾛ)
31 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
32 PB41962 2 WASHER
ワッシャ
33 PM52692 2 BOLT
ボルト
33.1 N60017 2 NUT, HEX
ナット 六角
M04 P=0.5(3ｶｼﾛ)
34 H54251 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
35 W1010A 4 WASHER, CONICAL
ワッシャ 皿
M-3-L
36 2MGTGK000102 1 CAMERA
カメラ
37 XR00082 1 LENS
レンズ
38 PM52661 1 PIN, LOCATING
ピン 位置決め
43 PX01662 1 SEAL, BAR CODE
シール バーコード
unit serial number, MC05A
63
PTS- NXT3c- 07
11
10
5
4
3
8
7
22
23
2
1
6
9
12
24
14
15
16
17

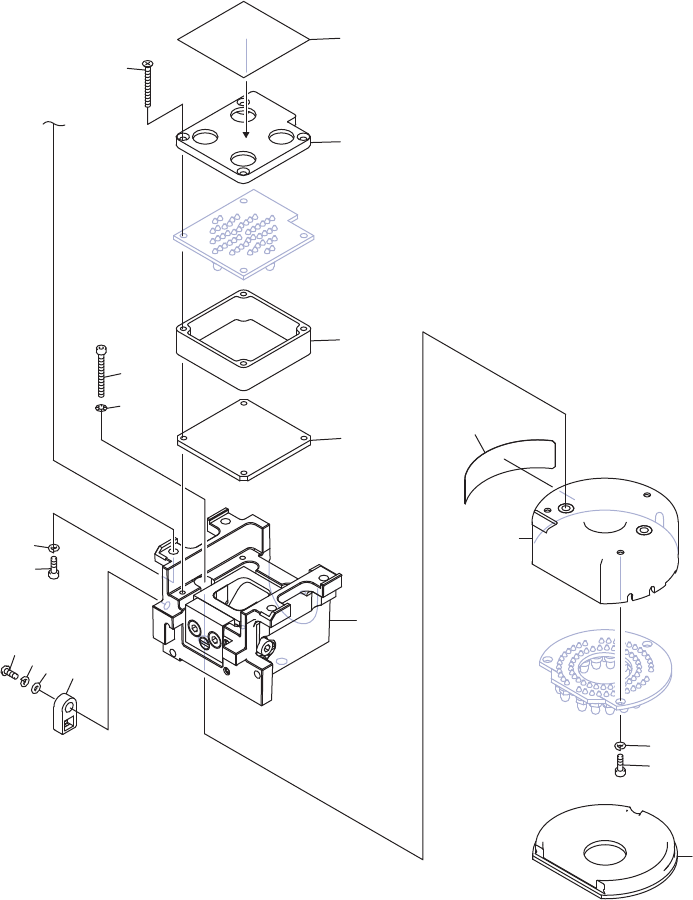

2UGKGP000211
࣐࣮ࢡ࣓࢝ࣛࣛࢺ
MARK CAMERA LIGHT
64
PTS- NXT3c- 07
