PTS-NXT3c-07 - 第630页
1 2 2 4 5 3 2 2 6 10 11 12 13 14 15 16 7 8 9 9 9 9 ࢫࢱࣥࢻ STAND AA0AM04 6 3 0 P TS - N X T3 c - 0 7
JIG, INSPECTION
治具 検査
AA44K21
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MDLFW008701 1 PLATE
プレート
2 2MDLFW008801 4 SUPPORT COLUMN
支柱
3 H5427B 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
4 H5427E 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X018(3ｶ ｼﾛ)
5 W1012A 4 WASHER, CONICAL
ワッシャ 皿
M-5-L
6 2MDLFW008603 1 BASE
ベース
7 2MDLFW008501 1 PLATE
プレート
8 H5426N 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3ｶ ｼﾛ)
9 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M-4-L
10 PB09161 1 COVER
カバー
11 K5171S 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
12 T5000S 2 HANDLE
取手
AGS110
13 H54241 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3ｶｼﾛ)
14 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H
15 PM14974 2 PLATE, GUIDE
プレート ガイド
16 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
17 PM14984 2 PLATE, GUIDE
プレート ガイド
18 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
19 PX06102 1 SEAL, BAR CODE
シール バーコード
unit serial number
21 2MDLFW004601 4 COVER
カバー
22 K5171T 8 SCREW, C/R TRUSS
小ネジ 十穴トラス
M02.5X005(3ｶ ｼﾛ)
24 XB03464 1 BOX, POWER SUPPLY
ＢＯＸ 電源
25 H5426K 6 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
25.1 W1106D 6 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
25.2 W1108S 6 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
26 XB02445 1 BOX, INTERFACE
ＢＯＸ インタフェース
26.1 XK06131 1 BOARD, PRINTED CIRCUIT
基板 プリント
FH1348B1F
27 H54252 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
27.1 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
27.2 W1108B 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
28 XH00970 2 HARNESS
ハーネス
30 XH01600 1 HARNESS
ハーネス
31 XH01590 1 HARNESS
ハーネス
32 XP00133 4 PIN
ピン
35 RH19631 1 HARNESS
ハーネス
629
PTS- NXT3c- 07
1
2
2
4
5
3
2
2
6
10
11
12
13
14
15
16
7
8
9
9
9
9
ࢫࢱࣥࢻ
STAND
AA0AM04
630
PTS- NXT3c- 07

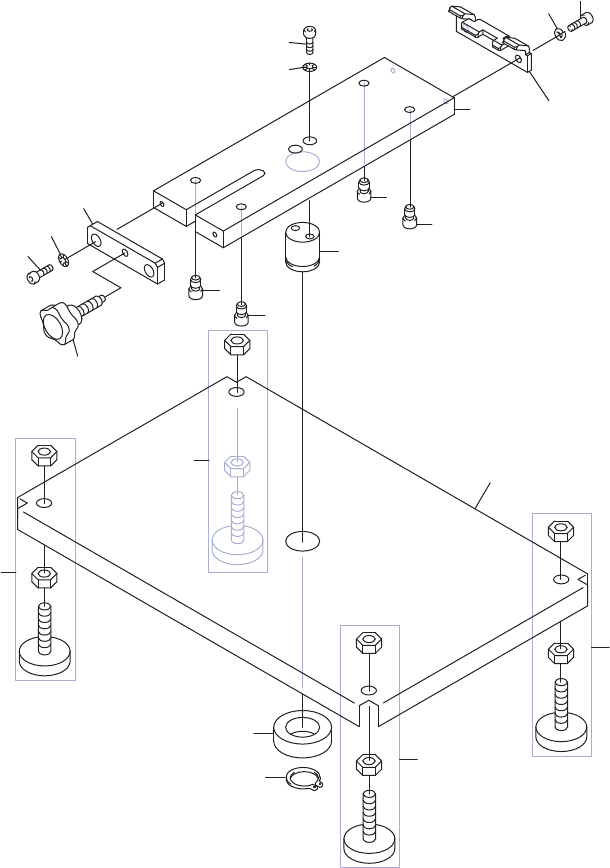

STAND
スタンド
AA0AM04
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PB26311 1 BASE
ベース
2 H1187Z 4 PAD
パット
NFB30-8-31
3 S1038A 1 CIR-CLIP
サークリップ
STW 20
4 W10612 1 WASHER, FLAT
ワッシャ 平
SSWA34-5.0
5 PM45971 1 SHAFT
シャフト
6 PM45961 1 TABLE
テーブル
7 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
8 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
9 H20234 4 PIN, STOPPER
ピン ストッパ
STMH10
10 2MGKHJ106201 1 CLAMPER
クランパ
11 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
12 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M
13 PM40230 1 PLATE
プレート
14 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
15 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
16 AA0AH01 1 SCREW, CLAMP
ネジ クランプ
631
PTS- NXT3c- 07
