MARK CAMERA (1.5 inch su pport) マーク カメラ (1. 5 inch対 応) 2UGTGW 000107 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MGTGW001701 1 BKT ＢＫＴ 2 2MGTGW001800 2 BOLT, HEX ボルト 六角 3 …
NXT IIIc
NXT III
1
2
3
4
5
6
7
8
9
10
11
12
13
15
17
18
22
23
24
27
28
29
30
31
32
33
34
36
37
38
39
16
25
࣐࣮ࢡ࣓࢝ࣛLQFKᑐᛂ

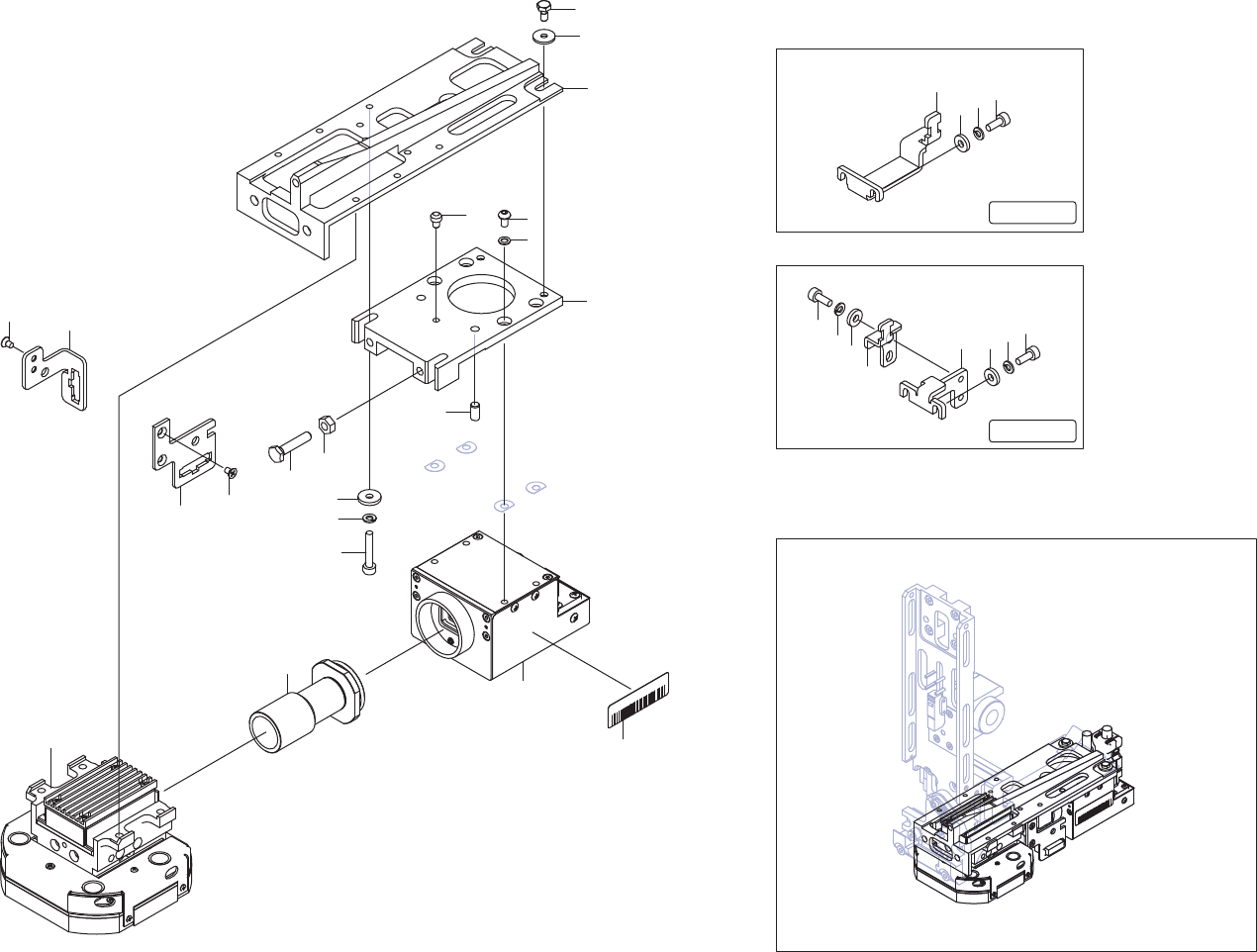

MARK CAMERA (1.5 inch support)
2UGTGW000107
㸨㹋㹁㸯㸳㹆ࠉ㸯㸰㸱㸲㸳㸴㸨
㸨㹋㹁㸯㸳㹆ࠉ㸯㸰㸱㸲㸳㸴㸨
66
PTS- NXT3c- 07
MARK CAMERA (1.5 inch support)
マークカメラ (1.5 inch対応)
2UGTGW000107
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTGW001701 1 BKT
ＢＫＴ
2 2MGTGW001800 2 BOLT, HEX
ボルト 六角
3 W1087W 2 WASHER
ワッシャ
WSSB10-3-1
4 2MGKGW000603 1 PLATE
プレート
5 H2093B 2 PIN, PARALLEL
ピン 平行
φ04X08 A種(m6)
6 K5258D 4 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X005(3ｶ ｼﾛ)
7 W1010A 4 WASHER, CONICAL
ワッシャ 皿
M-3-L
8 2MGKGW000500 1 PIN, LOCATING
ピン 位置決め
9 H54256 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X018(3ｶ ｼﾛ)
10 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
11 PB41962 2 WASHER
ワッシャ
12 PM52692 2 BOLT
ボルト
13 N60017 2 NUT, HEX
ナット 六角
M04 P=0.5(3ｶｼﾛ)
15 2MGTGW000600 1 SEAL, BAR CODE
シール バーコード
MC15H, unit serial number
16 2MGZGW000103 1 CAMERA
カメラ
17 2MGTGW001500 1 LENS
レンズ
18 R60931 1 LAMP, LED
ランプ ＬＥＤ
TS-517
22 2MGTGW000102 1 BKT, WIRING
ＢＫＴ 配線
23 K5169A 2 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02.5X004(ｽﾃﾝﾚｽ)
24 2MGTGW000201 1 BKT, WIRING
ＢＫＴ 配線
25 K5169A 2 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02.5X004(ｽﾃﾝﾚｽ)
27 2MGTGW001000 1 BKT, RETAINER
ＢＫＴ 押え
28 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
29 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
30 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
31 2MGTGW001101 1 BKT, RETAINER
ＢＫＴ 押え
32 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
33 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
34 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
36 2MGZGW000201 1 RETAINER
押え
37 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
38 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
39 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
67
PTS- NXT3c- 07
AA
Ref.PARTS CAMERA LIGHT(SIDE LIGHT)
1
6
10
12
11
1
12
14
7
8
9
15
2
5
4
3
13
5
4
3
5
4
3
ࣃ࣮ࢶ࣓࢝ࣛࢧࢻࣛࢺᵝ
PARTS CAMERA (SIDE LIGHT TYPE)
UG00568
68
PTS- NXT3c- 07
