ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ. 部品配置図 PARTS ARRANGEMENT 2 RG ZB E0 0 28 01 ノズルチェンジャ２ NOZZLE CHANGER 2 ＴＹＰＥ ＮＸＴⅢｃ １ １ FUJI SECRET アドレス 信 号 名 ／ 部 品 名 記 号 品 名 品 目 端 末 加 工 図 番 備 考 Ｎｏ． A D D R E S S S I G N A L N A M E / P A R T S…
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.

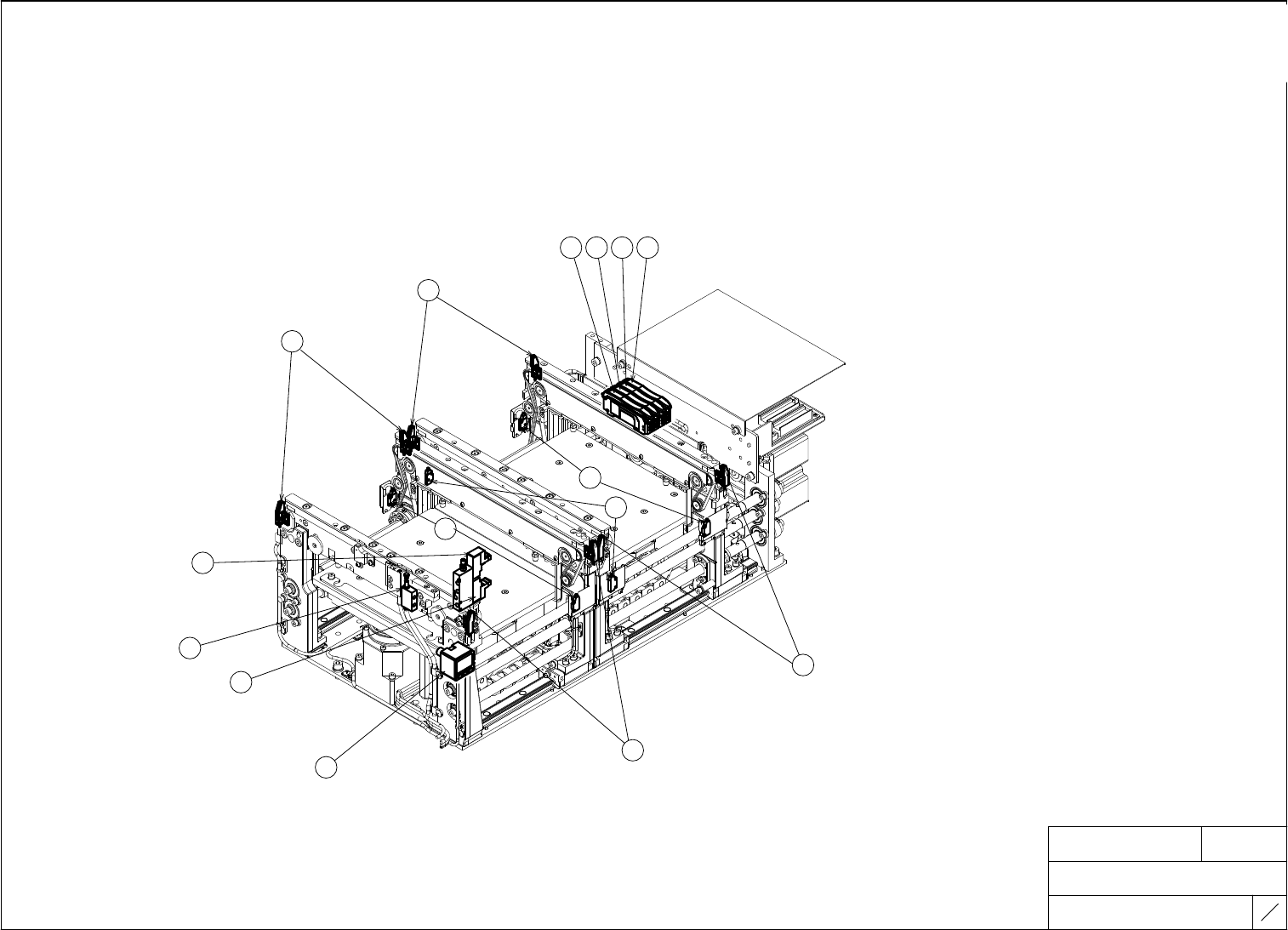

部品配置図
PARTS ARRANGEMENT
2RGZBE002700
オートツールステーション
AUTO TOOL STATION
ＴＹＰＥ
ＮＸＴⅢｃ
１
１
FUJI SECRET
アドレス 信 号 名 ／ 部 品 名 記号 品 名 品 目 端 末 加 工 図 番 備 考
Ｎｏ．
ADDRESS SIGNAL NAME/PARTS NAME SYMBOL NAME ITEM
TERMINAL PROCESSING DIAGRAM
NOTE
オートツールステーション上昇端確認
１
RX030 28LS1 2RGZBE******
AUTO TOOL STATION UPPER LIMIT CHECK
オートツールステーション下降端確認
２
RX031 28LS2
AUTO TOOL STATION LOWER LIMIT CHECK
オートツールステーションシャッター閉確認
３
RX032 28LS3
AUTO TOOL STATION SHUTTER CLOSED CHECK
オートツールステーションシャッター開確認
ＳＷ リード
４
RX033 28LS4
S64087
AUTO TOOL STATION SHUTTER OPEN CHECK
SW LEAD
オートツールステーション有確認
５
RX034 -----
AUTO TOOL STATION PRESENCE CHECK
オートツールステーション上昇
６
RY00C 28SOL1
AUTO TOOL STATION UP
バルブ ＳＯＬ
H65971
------
オートツールステーション下降
VALVE SOL
７
RY00D 28SOL2
AUTO TOOL STATION DOWN
オートツールステーションシャッター閉
８
RY00E 28SOL3
AUTO TOOL STATION SHUTTER CLOSED
バルブ ＳＯＬ
H65970
オートツールステーションシャッター開
VALVE SOL
９
RY00F 28SOL4
AUTO TOOL STATION SHUTTER OPEN
NOW PRINTING
S64087
S62959
S61001
ＳＷ リード
SW LEAD
センサ
SENSOR
センサ
SENSOR
----- -----
M6c:X**~
M6c:X**~
2RGZBE******
2RGZBE******
2RGZBE******
------
------
------
2RGZBE******
PTS- NXT3c- 07
669
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGZBE002801
ノズルチェンジャ２
NOZZLE CHANGER 2
ＴＹＰＥ
ＮＸＴⅢｃ
１
１
FUJI SECRET
アドレス 信 号 名 ／ 部 品 名 記号 品 名 品 目 端 末 加 工 図 番 備 考
Ｎｏ．
ADDRESS SIGNAL NAME/PARTS NAME SYMBOL NAME ITEM
TERMINAL PROCESSING DIAGRAM
NOTE
ノズルチェンジャー２テーブルシャッター閉確認
１
RX020 26LS1 2RGTMR0001**
NOZZLE CHANGER 2 TABLE SHUTTER CLOSED CHECK
ノズルチェンジャー２テーブルシャッター開確認
２
RX021 26LS2
NOZZLE CHANGER 2 TABLE SHUTTER OPEN CHECK
ノズルチェンジャー２上昇端確認
３
RX022 26LS3
NOZZLE CHANGER 2 UPPER LIMIT CHECK
ノズルチェンジャー２下降端確認
ＳＷ リード
４
RX023 26LS4
S65430
NOZZLE CHANGER 2 LOWER LIMIT CHECK
SW LEAD
ノズルチェンジャー２接続確認
５
RX027 -----
NOZZLE CHANGER 2 CONNECTION CHECK
ノズルチェンジャー２上昇
６
RY022 26SOL3
NOZZLE CHANGER 2 UP
バルブ ＳＯＬ
H65971
ノズルチェンジャー２下降
VALVE SOL
７
RY023 26SOL4
NOZZLE CHANGER 2 DOWN
ノズルチェンジャー２前進
８
RY024 26SOL5
NOZZLE CHANGER 2 FORWARD
バルブ ＳＯＬ
H65970
ノズルチェンジャー２後退
VALVE SOL
９
RY025 26SOL6
NOZZLE CHANGER 2 BACKWARD
NOW PRINTING
S65430
S65431
S65431
ＳＷ リード
SW LEAD
ＳＷ リード
SW LEAD
ＳＷ リード
SW LEAD
----- -----
M6c:X**~
M6c:X**~
RX024
ノズルチェンジャー２着座確認
NOZZLE CHANGER 2 DOCKING CHECK
26LS5
RX025
ノズルチェンジャー２前進端確認
NOZZLE CHANGER 2 FORWARD LIMIT CHECK
26LS6
ＳＷ リード
SW LEAD
S3191C
RX026
ノズルチェンジャー２後退端確認
NOZZLE CHANGER 2 BACKWARD LIMIT CHECK
26LS7
ＳＷ リード
SW LEAD
S3191C
RY020
ノズルチェンジャー２テーブルシャッター閉
NOZZLE CHANGER 2 TABLE SHUTTER CLOSED
26SOL1
バルブ ＳＯＬ
VALVE SOL
H66486
26SOL2
ノズルチェンジャー２テーブルシャッター開
NOZZLE CHANGER 2 TABLE SHUTTER OPEN
RY021
１０
１１
１２
１３
１４
ＳＷ マイクロ
S5161A
SW MICRO
2RGTMR0001**
2RGTMR0001**
2RGTMR0001**
------
2RGTMR0007**
2RGTMR0007**
2RGTMR0007**
------
------
------
------
------
------
PTS- NXT3c- 07
670
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGZBC005502
ダブルコンベア
DOUBLE CONVEYOR
ＴＹＰＥ
ＮＸＴⅢｃ
１
３
ＦＵＪＩ ＳＥＣＲＥＴ
M3c DOUBLE CONVEYOR
２
３
４
１
５
９
６
１０
７
１１
８
５ ６ ７ ８
PTS- NXT3c- 07
671
