P04CL PARTS CAMERA LIGHT P04CL パーツ カメラ ライ ト 2UGTGA000117 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2AGTGA0 04103 1 COVER カバー 4 2AGTGA0 02603 4 BOLT ボルト 5 2MGTGA0 07203 1 …
AA
DD
DD
Ref.

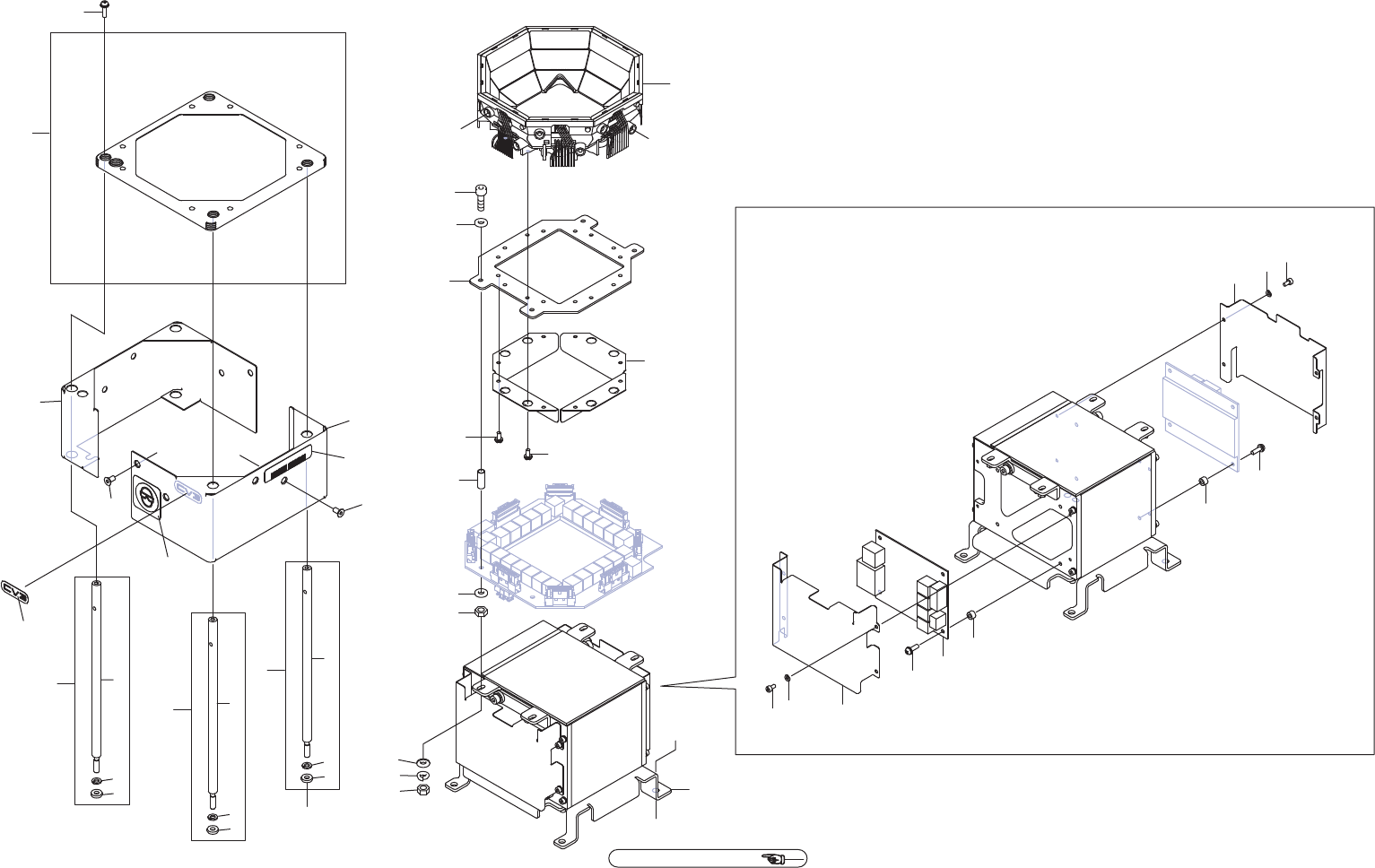

P04CL PARTS CAMERA
BB
CC
BB
CC
1
6
7
9
10
12
12
13
14
14
16
17
18
19
20
23
22
21
19
15
11
5
5
4
24
6
7
4
4
5
6
7
17
31
25
32
33
34
35
36
37
38
39
40
42
43
3&/ࣃ࣮ࢶ࣓࢝ࣛࣛࢺ
P04CL PARTS CAMERA LIGHT
2UGTGA000117
80
PTS- NXT3c- 07
P04CL PARTS CAMERA LIGHT
P04CL パーツカメラライト
2UGTGA000117
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2AGTGA004103 1 COVER
カバー
4 2AGTGA002603 4 BOLT
ボルト
5 2MGTGA007203 1 BOLT
ボルト
6 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
7 PM0E8W0 1 WASHER
ワッシャ
9 2MGTGA013600 1 PLATE
プレート
10 H54259 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X030(3ｶ ｼﾛ)
11 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
12 W1108B 8 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
13 W1108D 4 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
14 N10793 8 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
15 S32270 4 SPACER
スペーサ
CZ-315
16 2AGTGA004301 1 LAMP, LED
ランプ ＬＥＤ
Adjustment at the factory is required when replacing
17 N4001S 16 SCREW
ネジ
U-2506-S1 ｾﾑｽﾈｼﾞ
18 2MGTGA013100 4 COVER
カバー
19 2MGTGA015101 8 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
20 2MGTGA007803 1 COVER
カバー
21 2MGTGA011102 1 SEAL, BAR CODE
シール バーコード
unit serial number, PL4FA
22 PZ25701 1 SEAL
シール
23 2MGTGA007703 1 COVER
カバー
24 K51993 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X012 ﾅﾍﾞｾﾑｽ P4(3ｶ ｼﾛ)
25 2MGTGA015300 1 NAMEPLATE
銘板
31 . 1 LAMP
ランプ
Adjustment at the factory is required when replacing
32 2MGTGA013400 1 COVER
カバー
33 H67803 4 BOLT, HEX SOCKET
ボルト 六角穴
M02.6X005(3ｶ ｼﾛ)
34 W1106H 4 WASHER, LOCK
ワッシャ スプリング
2.6M/M(3ｶ ｼﾛ)
35 2AGTGA003702 1 BOARD, PRINTED CIRCUIT
基板 プリント
FH1611E0F
36 K5199Z 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X010 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
37 S3060S 4 SPACER
スペーサ
CB-304E
38 2MGTGA013501 1 COVER
カバー
39 H67803 4 BOLT, HEX SOCKET
ボルト 六角穴
M02.6X005(3ｶ ｼﾛ)
40 W1106H 4 WASHER, LOCK
ワッシャ スプリング
2.6M/M(3ｶ ｼﾛ)
42 K5199Z 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X010 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
43 S3060S 4 SPACER
スペーサ
CB-304E
81
PTS- NXT3c- 07
Ref.MP05CL PARTS CAMERA LIGHT
㸨㹎㹁㸯㹄㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
AA
0
Y
X
P
I
N
.
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
2UGTGR000108
03&/ࣃ࣮ࢶ࣓࢝ࣛ
MP05CL PARTS CAMERA
