MP05CL PARTS CAMERA LIGHT MP05CL パーツカメラ ライト 2UGTGR000108 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2AGTGR0 00103 1 COVER カバー 3 2MGTGR0 00201 1 SEAL, BAR CODE シール バーコード un…
AA
CC
CC

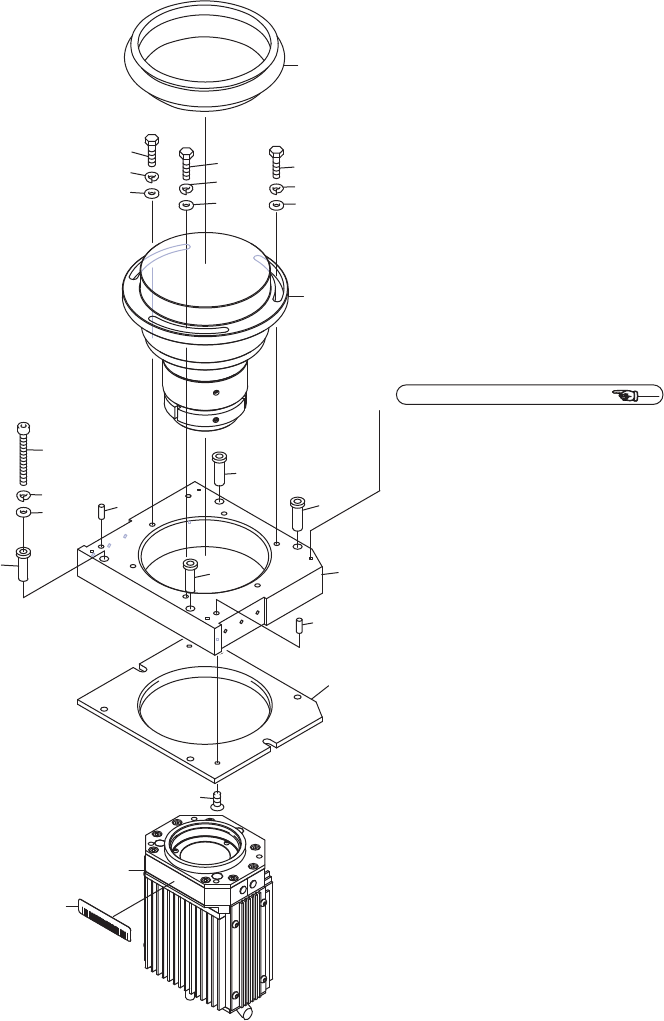

Ref.MP05CL PARTS CAMERA
BB
BB
8
7
9
10
11
4
12
13
14
15
16
22
23
24
25
20
19
21
3
17
18
31
1
2UGTGR000108
03&/ࣃ࣮ࢶ࣓࢝ࣛࣛࢺ
MP05CL PARTS CAMERA LIGHT
84
PTS- NXT3c- 07
MP05CL PARTS CAMERA LIGHT
MP05CL パーツカメラライト
2UGTGR000108
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2AGTGR000103 1 COVER
カバー
3 2MGTGR000201 1 SEAL, BAR CODE
シール バーコード
unit serial number, PL1FA
4 PZ25701 1 SEAL
シール
7 2EGKGA000100 1 HARNESS
ハーネス
8 K51981 1 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
9 K5198K 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X015 P=3 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ)
10 2MGKGA001900 4 WASHER
ワッシャ
11 2MGKGA001800 4 CAP
キャップ
12 2AGKGG000703 4 BOLT
ボルト
13 2MGKGG000501 1 BOLT
ボルト
14 W1022A 1 WASHER, LOCK
ワッシャ スプリング
4M/M
15 PM0E8W0 1 WASHER
ワッシャ
16 2MGKGG000200 8 HOLDER, LIGHT
ホルダ ライト
17 2AGKGG000100 8 BOARD, PRINTED CIRCUIT
基板 プリント
FH1433B1F
8pieces/set, Adjustment at the factory is required when replacing
18 2AGSGS001002 1 BOARD, PRINTED CIRCUIT
基板 プリント
FH1541B2F
19 H54258 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X025(3ｶ ｼﾛ)
20 W1108B 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
21 S3060R 4 SPACER
スペーサ
CB-313E
22 N4001S 16 SCREW
ネジ
U-2506-S1 ｾﾑｽﾈｼﾞ
23 N10793 4 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
24 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
25 W1108D 4 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
31 . 1 LAMP
ランプ
Adjustment at the factory is required when replacing
85
PTS- NXT3c- 07
AA
Ref.MP03CL PARTS CAMERA LIGHT
㸨㹎㹁㹖㸰㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
1
10
10
6
10
10
12
11
1
14
7
8
9
2
4
5
3
5
4
3
3
4
5
13
15
2UGTGS000103
03&/ࣃ࣮ࢶ࣓࢝ࣛ
MP03CL PARTS CAMERA
