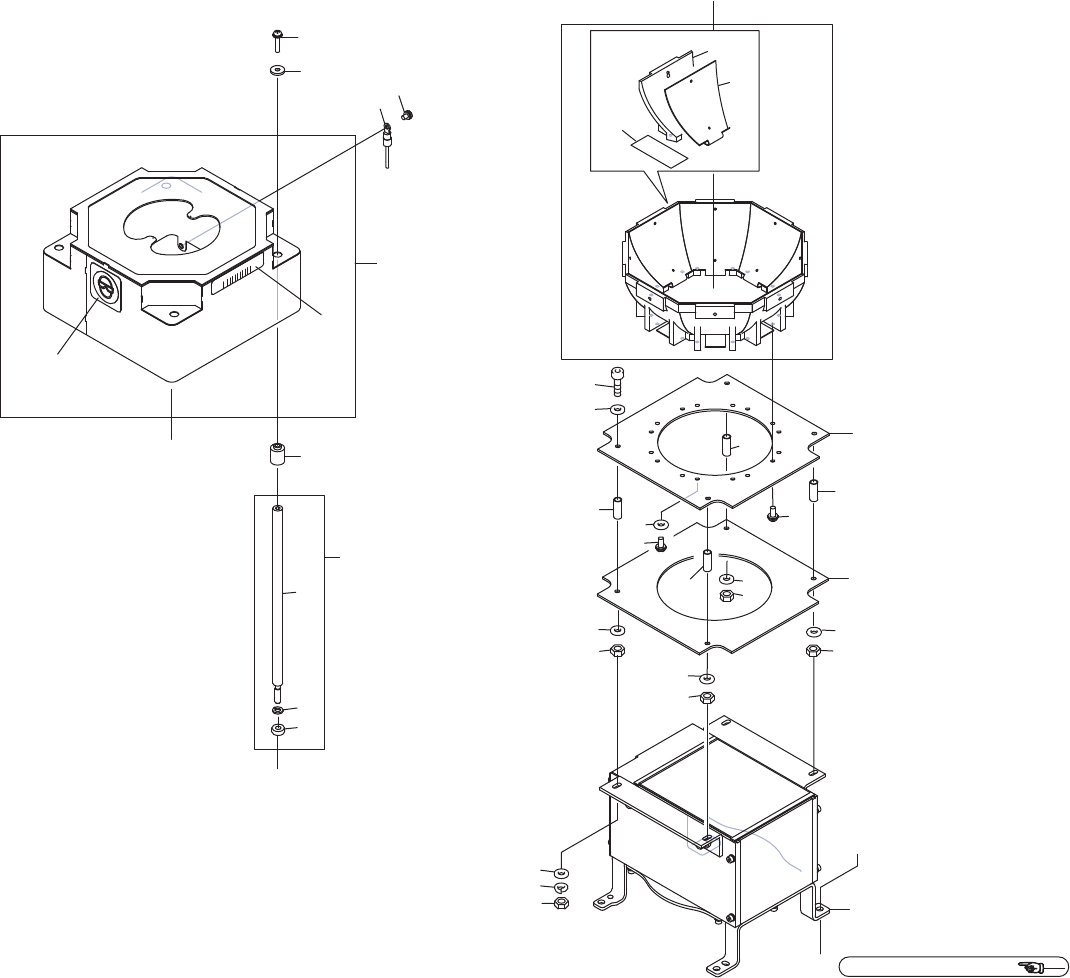

MP03CL PARTS CAMERA MP03CL パーツカメラ 2UGTGS000103 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 H2093 E 2 PIN, PAR ALLEL ピン 平行 φ04X10 A 種 ( m6) ｽﾃﾝﾚｽ 2 2MGSGS0 00602 1 LENS レンズ …

100%1 / 679
AA
Ref.MP03CL PARTS CAMERA LIGHT
㸨㹎㹁㹖㸰㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
1
10
10
6
10
10
12
11
1
14
7
8
9
2
4
5
3
5
4
3
3
4
5
13
15
2UGTGS000103
03&/ࣃ࣮ࢶ࣓࢝ࣛ
MP03CL PARTS CAMERA
86
PTS- NXT3c- 07
MP03CL PARTS CAMERA
MP03CL パーツカメラ
2UGTGS000103
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 H2093E 2 PIN, PARALLEL
ピン　平行
φ04X10 A種(m6) ｽﾃﾝﾚｽ
2 2MGSGS000602 1 LENS
レンズ
3 H68394 3 BOLT, HEX
ボルト　六角
M05X020(3ｶｼﾛ)
4 W1106E 3 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
5 W1108E 3 WASHER, FLAT
ワッシャ　平
4W-5(3ｶ ｼﾛ)
6 PM02899 1 BKT
ＢＫＴ
7 H54260 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X040(3ｶ ｼﾛ)
8 W1106D 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
9 W1108S 4 WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
10 PH00381 4 BUSHING
ブシュ
11 PH00371 1 BKT
ＢＫＴ
12 K5357X 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3ｶ ｼﾛ)
13 2MGTGA008702 1 CAMERA
カメラ
14 2MGTGS000101 1 SEAL, BAR CODE
シール　バーコード
unit serial number, PC2FA
15 PG04703 1 SEAL, RUBBER
シール　ゴム
87
PTS- NXT3c- 07
AA
Ref.MP03CL PARTS CAMERA
BB
CC
CC
BB
17
16
15
13
12
11
1
3
4
23
21
21
23
21
21
19
23
23
23
17
17
17
17
18
25
24
26
19
20
9
10
14
22
5
6
8
7
31
03&/ࣃ࣮ࢶ࣓࢝ࣛࣛ࢖ࢺ
MP03CL PARTS CAMERA LIGHT
2UGTGS000103
㸨㹎㹊㸰㹄㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
88
PTS- NXT3c- 07
