M3 IIIc-BED 1/ M3 IIIc-ベッド 1/ 2UGZBC000152 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MGZBC0 00111 1 BED ベッド 2 H2094 7 1 PIN, PAR ALLEL ピン 平行 φ06X16 A 種 ( m6) 5 2MGZBC0 0…

100%1 / 679
EE
AA
AA
BB
BB
CC
CC
DD
DD
FF
EE
for V12 HEAD
OPTION FOR DIP FLUX
OPTION
OPTION
STANDARD FRONT COVER
1
2
5
6
6
8
9
15
16
68
69
18
18
18
18
18
18
18
18
18
18
19
20
80
85
88
90
93
94
95
96
95
96
89
30
31
32
33
34
35
36
37
38
39
40
60
61
63
100
101
64
66
70
71
72
73
74
76
76
77
77
76
76
77
77
66
71
18
91
92
121
122
123
123
124
125
126
126
127
128
127
128
129
130
132
133
134
135
135
136
137
138
139
140
141
142
143
144
145
146
151
161
163
164
165
166
86
87
87.1
170
171
172
173
174
81
83
2UGZBC000152
0,,,F࣋ࢵࢻ

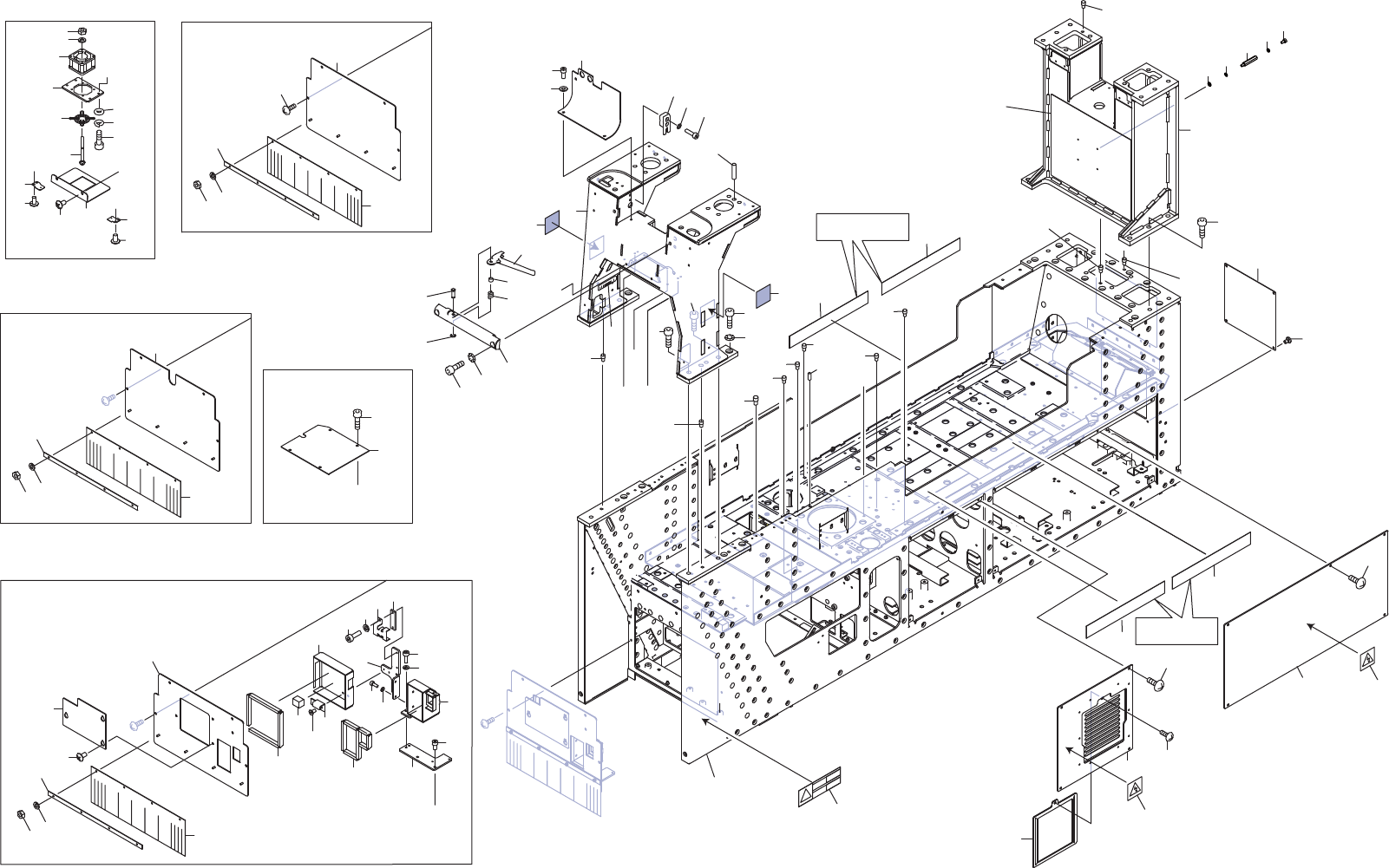

M3 IIIc-BED 1/
FF
96
PTS- NXT3c- 07
M3 IIIc-BED 1/
M3 IIIc-ベッド 1/
2UGZBC000152
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGZBC000111 1 BED
ベッド
2 H20947 1 PIN, PARALLEL
ピン　平行
φ06X16 A種(m6)
5 2MGZBC002815 1 LEG
脚
6 H5428L 4 BOLT, HEX SOCKET
ボルト　六角穴
M08X020(3ｶ ｼﾛ)
8 H54271 2 BOLT, HEX SOCKET
ボルト　六角穴
M06X018(3ｶ ｼﾛ)
9 W1013A 2 WASHER, CONICAL
ワッシャ　皿
M- 6-H
15 2MGZBC000609 1 LEG
脚
16 H5428L 10 BOLT, HEX SOCKET
ボルト　六角穴
M08X020(3ｶ ｼﾛ)
18 PM29652 11 PIN, LOCATING
ピン　位置決め
19 H21158 1 PIN, PARALLEL
ピン　平行
φ08X35 B種(h8)
20 2MGZBC002702 1 SHEET
シート
30 2MGTBC016500 1 LEVER
レバー
31 H54271 2 BOLT, HEX SOCKET
ボルト　六角穴
M06X018(3ｶ ｼﾛ)
32 W1013A 2 WASHER, CONICAL
ワッシャ　皿
M- 6-H
33 2MGTBC021300 1 PIN
ピン
34 S1003G 1 CIR-CLIP
サークリップ
ST-EW-5(3ｶ ｼﾛ)
35 2MGTBC016600 1 LEVER
レバー
36 PM00113 1 COLLAR
カラー
37 PZ00121 1 SPRING, TORSION
スプリング　ネジリ
38 2MGTBC011801 1 STOPPER
ストッパ
39 H5426N 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X015(3ｶ ｼﾛ)
40 W1011A 2 WASHER, CONICAL
ワッシャ　皿
M-4-L
60 2MGLBC004202 1 COVER
カバー
for V12 HEAD
61 H5426K 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
63 2MGZBC009000 1 COVER
カバー
64 2MGZBC006501 1 COVER
カバー
66 K5172L 9 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3ｶ ｼﾛ)
68 2MGLBC003000 1 COVER
カバー
69 H5501W 4 BOLT
ボルト
CBSS4-6
70 2MGZBC002102 1 SEAL, BAR CODE
シール　バーコード
unit serial number
71 PZ25382 2 SEAL
シール
72 PZ25661 1 SEAL
シール
73 PZ25671 1 SEAL
シール
74 PZ25681 1 SEAL
シール
76 2MGLKM001800 4 TAPE
テープ
INT
77 2MGLKM001700 4 TAPE
テープ
INT
80 2MGZBC001907 1 COVER
カバー
81 H77917 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(FTﾈｼﾞ 3ｶ ｼﾛ)
83 W1108S 2 WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
85 2MGTBC003401 1 BKT
ＢＫＴ
86 H54253 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3ｶ ｼﾛ)
87 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
87.1 W1108B 4 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
88 H3013C 1 FAN
ファン
109P0424G302
89 K1141R 1 GUARD, FIN
ガード　フィン
109-059
90 K63891 2 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M3X40 ﾅﾍﾞｾﾑｽ P3(3ｶｼﾛ)
91 N10793 2 NUT, HEX
ナット　六角
M03 P=0.5(3ｶｼﾛ)
92 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
93 2MGTBC020801 1 FILTER
フィルタ
94 K5171S 2 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X006(3ｶ ｼﾛ)
95 2MGTBC020901 2 HOLDER
受け
97
PTS- NXT3c- 07
M3 IIIc-BED 1/
M3 IIIc-ベッド 1/
2UGZBC000152
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
96 K72619 4 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X006(FTﾈｼﾞ 3ｶ ｼﾛ)
100 2MGTBC030301 1 FILTER
フィルタ
101 K5172L 1 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3ｶ ｼﾛ)
121 2MGTHW000603 1 COVER
カバー
122 K5172L 4 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3ｶ ｼﾛ)
123 2MGKBC001201 1 SHEET, RUBBER
シート　ゴム
124 2MGTHW000101 1 COVER
カバー
125 K5171S 3 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X006(3ｶ ｼﾛ)
126 2MGKBC001100 1 PLATE, RETAINING
プレート　押え
127 N10793 4 NUT, HEX
ナット　六角
M03 P=0.5(3ｶｼﾛ)
128 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
129 2MGTBC013401 1 BKT, BASE
ＢＫＴ　ベース
130 H5426K 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
132 2MGTHW000402 1 BKT
ＢＫＴ
133 H5426M 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
134 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
135 K64003 1 GASKET
ガスケット
TEM-1038-06 L=1m
136 2MGTHW000300 1 BKT
ＢＫＴ
137 H54252 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
138 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
139 2MGTHW001000 1 SPACER
スペーサ
140 2MGKHW024400 1 BKT, RETAINER
ＢＫＴ　押え
141 H54253 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3ｶ ｼﾛ)
142 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
143 2MGTHW000501 1 BKT, WIRING
ＢＫＴ　配線
144 2MGTHW000801 1 BKT, WIRING
ＢＫＴ　配線
145 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3ｶ ｼﾛ)
146 2MGTHW001100 1 SHEET, RUBBER
シート　ゴム
151 2MGTBC014902 1 COVER
カバー
161 2MGTBC013505 1 COVER
カバー
163 2MGKBC001201 1 SHEET, RUBBER
シート　ゴム
164 2MGKBC001100 1 PLATE, RETAINING
プレート　押え
165 N10793 4 NUT, HEX
ナット　六角
M03 P=0.5(3ｶｼﾛ)
166 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
170 S61760 4 SPACER
スペーサ
BSB-435E
171 W1106D 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
172 W1108S 4 WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
173 H5426K 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
174 W1106D 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
