3. 操作系统 SYS-XP243-1.0S
54 XP-242E/243E 系统手册
5. 吸嘴更换结束后，请按下 [ 尺寸检查 ] 按键。
可确认以下项目。
·吸嘴尺寸 (Size Result)
·吸嘴亮度 (Condition)

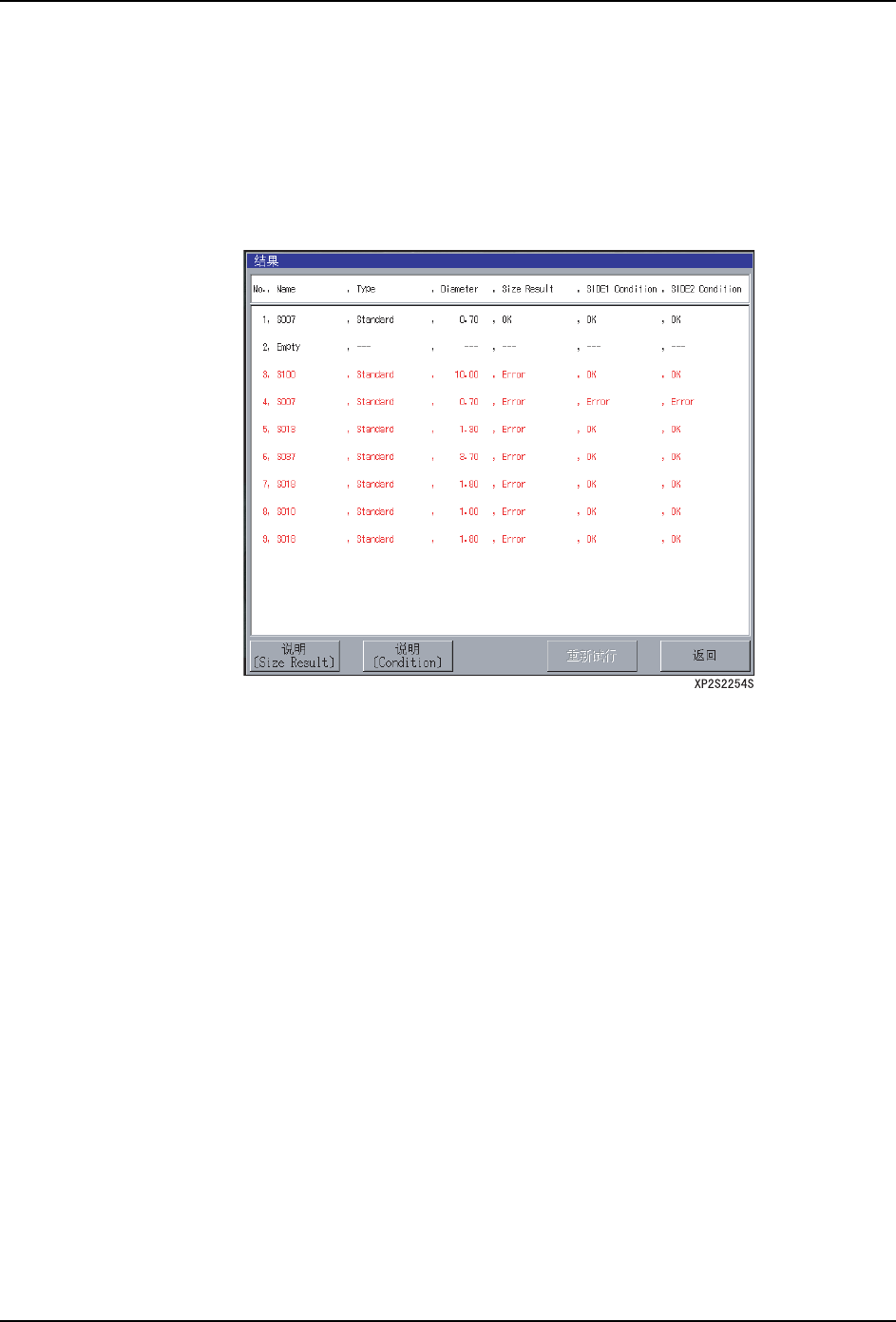

确认结束后显示测定结果对话框。
6. 请确认在 [Size Result] 以及 [Condition] 中没有错误 (Warning，Error)。
测定结果中出现错误时，请按照 [Size Result]、 [Condition] 的说明，确认吸嘴等情
况，排除错误的原因。请再次进行 [ 尺寸检查 ] 并确认没有错误。
注意 ) 吸嘴亮度测定中测定的结果会反馈到生产时的影像处理中。所以请务必确认没有错误后再进行
生产。
SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 55
吸嘴亮度测定
吸嘴的亮度测定是对装载在机器上的吸嘴（XP-242E: φ 0.4 ～ 20.0/XP-243E: φ 0.4 ～ 5.0)
进行影像处理，进行背景亮度水准的测定以及杂物的检查。吸嘴的亮度测定在 [ 吸嘴编辑 ]
画面上用 [ 吸嘴尺寸检查 ] 按键进行尺寸检查时是自动地测定。结果以颜色显示在 [ 吸嘴编
辑 ] 画面的 [ 机器吸嘴 ] 的一览表上。
在吸嘴的亮度测定中发生错误时，根据 [ 吸嘴编辑 ] 画面的 [ 吸嘴亮度测定 ] 按键，执行指
定的吸嘴的亮度测定，可以确认错误的详细内容。
操作步骤

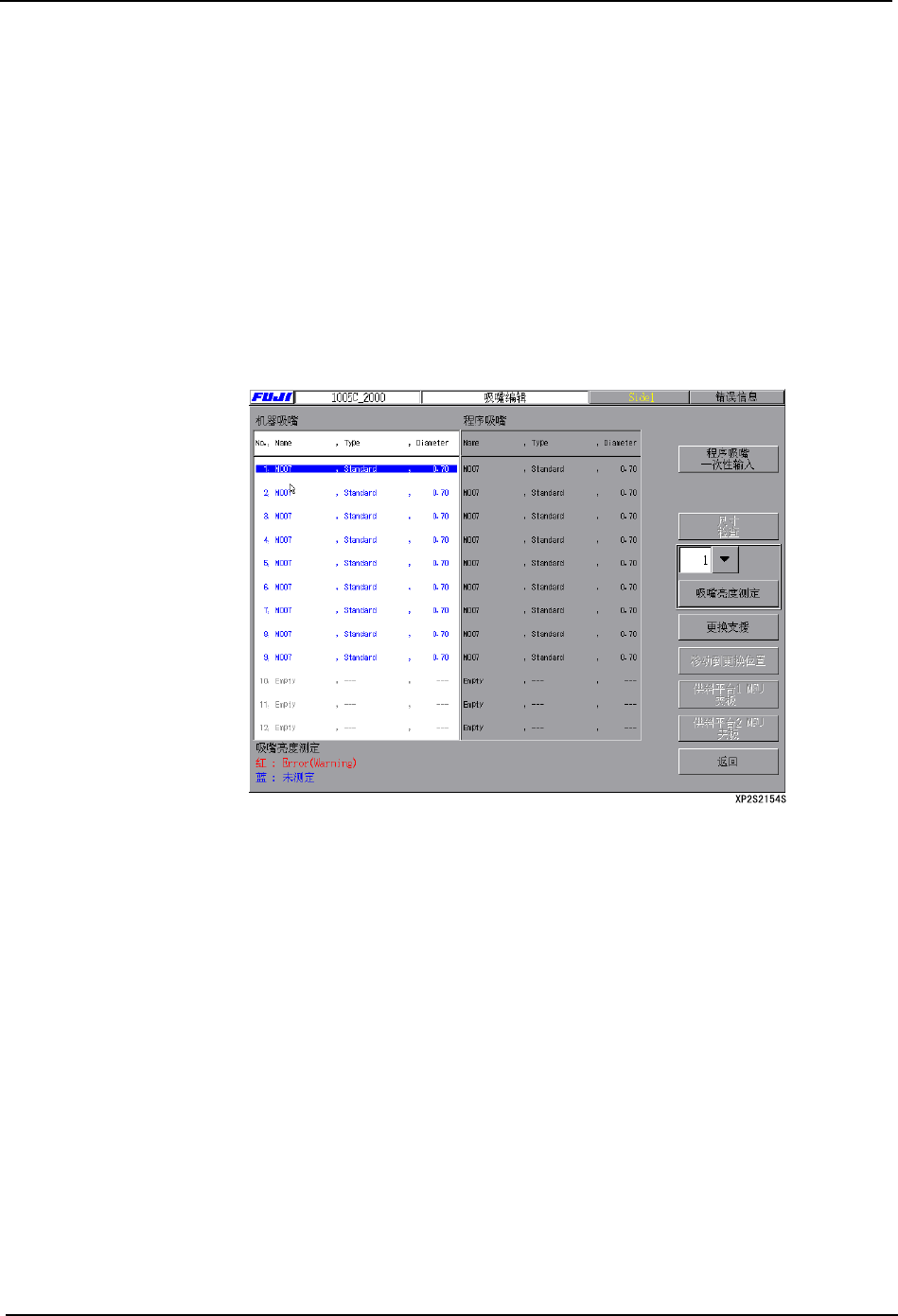

1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 吸嘴编辑 ]，显示出 [ 吸嘴编辑 ] 画面。
2. 在 [ 吸嘴编辑 ] 画面右侧的 [ 吸嘴亮度测定 ] 区域上，用▼按钮选择进行测定的机器吸
嘴的 No., 或者直接输入。
3. 指定机器吸嘴的 No. 后 , 请按下 [ 吸嘴亮度测定 ] 按键。显示出 [ 亮度测定 ] 画面。
注意 ) [ 吸嘴亮度测定 ] 按键只有在存在所选择的按键，Type 是 「Standard」时才可以按下。
4. 按下 [ 亮度测定 ] 画面的 [Side1] 按键或者 [Side2] 按键。选择进行测定的 Side。
黑： OK/ 初始值
红： Error( 背景亮度水准测定区域 )
Warning( 异物检查错误 )
兰： 未测定
3. 操作系统 SYS-XP243-1.0S
56 XP-242E/243E 系统手册

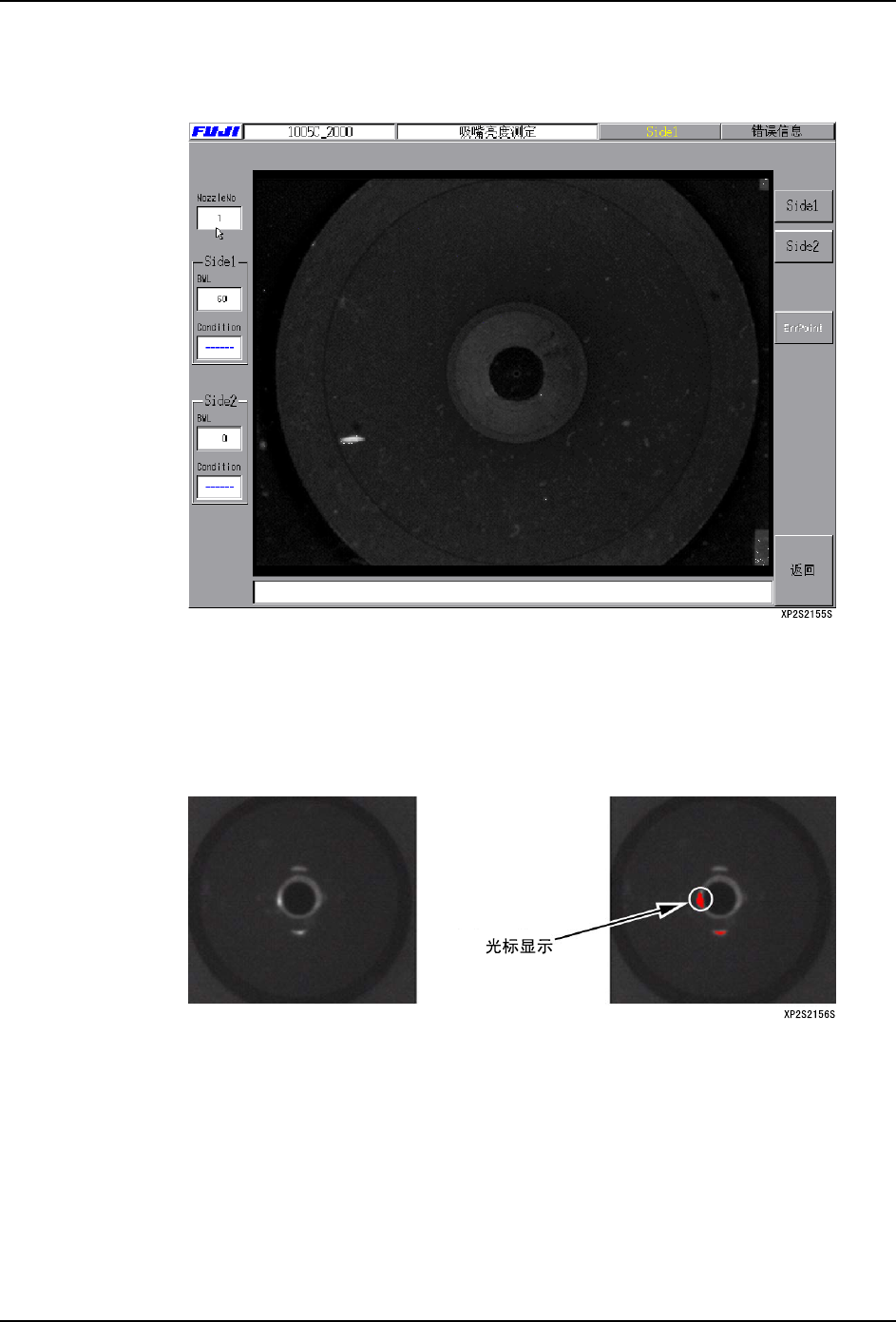

5. 按下 [ 启动 ] 按键。机器吸取选择的吸嘴开始进行亮度测定。测定中在画面下方显示出
正在测定的信息。
6. 测定结束后，在画面的左侧显示出测定 Sind 的测定结果。
BML( 背景亮度水准 )
Condition(OK/Warning/Error)
伴随着上述的测定结果，机器吸嘴一览表的文字的颜色被改写。按下画面右侧的 [ 光标
显示 ] 按键后，在异物检查中检测出的异物部分在画面上显示出红色。
7. 按下 [ 返回 ] 按键。显示出等待启动按键的对话框，按下 [ 启动 ] 按键后，退回吸嘴并
返回到 [ 吸嘴编辑 ] 画面，选择 〈取消〉按键后，在持有吸嘴的状态下返回到 [ 吸嘴编
辑 ] 画面。
