4 每周维护 D4 预防性维护 2008 年 8 月中文版 24 4
D4 预防性维护 4 每周维护
2008 年 8 月中文版
23
4
4
进行每周维护时需要下列工具和材料： 4
- 吸尘器 （带适当吸嘴）
- 废料仓
- 刷子
- 剪刀
- 无纺布
- 无水乙醇
- 成套已清洁陶瓷吸嘴或全新吸嘴
4
进行下列维护工作时，贴片机中不得有 PCB。 4
○ 在站计算机上选择 “lock manually”（手动阻挡）（状态关闭），并点击 OK （针对双传送导
轨料槽 1/ 料槽 2）。
等候，直至完成最后一个 PCB，并且 PCB 已离开贴片机为止。
现在，工作区域非常清洁。 4
○ 按下 Stop （停止）按钮。
○ 打开保护罩。
4
握住 C&P 贴片头手柄，并小心轻推以移动悬臂。 4
4
○ 把悬臂推到元件供料台上方。使其停在工作区域外。
4
用吸尘器清洁 PCB 传送导轨 4
① 用吸尘器清除 PCB 传送导轨上及四周所有的杂物。
如果 PCB 传送导轨和声纳传感器装置中有杂物，则可能会导致故障。 4
4
更换吸嘴交换器吸嘴盘 4
○ 用“Single Functions”（单项功能）菜单把收集贴片头的吸嘴放回到吸嘴交换器中。
② 取下吸嘴交换器吸嘴盘，并用装有已清洁的陶瓷吸嘴或新吸嘴的吸嘴盘将其替换。
○ 用 “Single Functions”（单项功能）菜单再次拾取收集贴片头的吸嘴。
4
○ 清空吸嘴抛料仓。
○ 在其它位置上重复该过程。
4 每周维护 D4 预防性维护
2008 年 8 月中文版
24
4
D4 预防性维护 4 每周维护
2008 年 8 月中文版
25

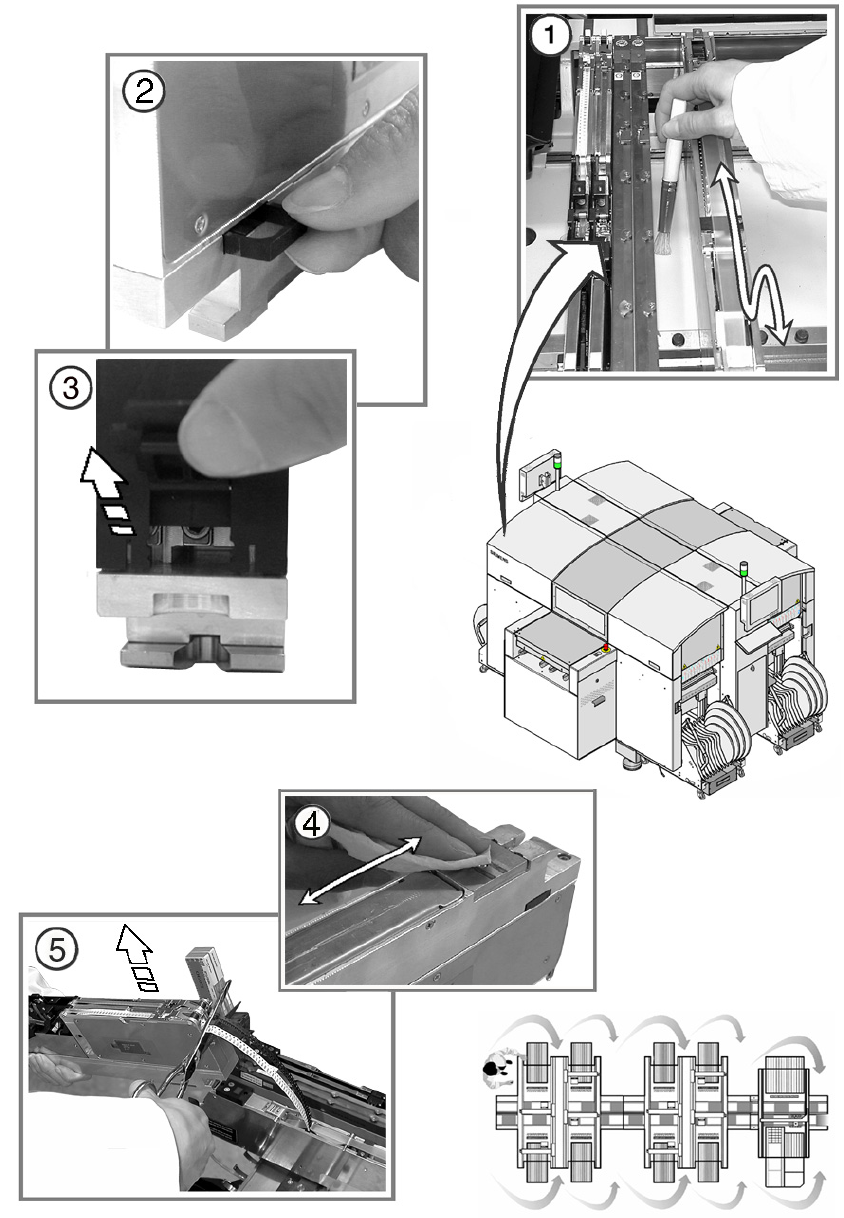

清空 8 mm S 供料器上的元件抽屉或平板 4
○ 拔出 8 mm S 供料器，然后将其提出转换料台。
4
① 用刷子或吸尘器清除转换料台上的杂物。
4
② 清空 2x8mm S 供料器 （如果有）的元件抽屉。
4
③ 打开 3x8 mm S 供料器 （如果存在）的平板，然后清除杂物。
4
④ 擦拭供料器底座清除所有污物。
4
⑤ 切断供料器外的废料带，以使料带与供料器齐平。
4
○ 把供料器放回其原始 （正确的）位置。
4
确保供料器牢固地置于转换料台中的正确位置上。 4
4
4
4
○ 关闭保护罩。
○ 在每个贴片区域中重复这些过程。
