D4 预防性维护 6 2 个月维护 2008 年 8 月中文版 39 用吸尘器清洁 Y 轴冷却过滤器垫，必要 时进行更换。 6 ① 用吸尘器清洁 Y 轴冷却过滤器垫 （ 4 个过滤器垫， 贴片系统每侧 2 个） 6 ○ 检查过滤器垫是否脏污。 如果过滤器垫已脏污，则进行更 换。 ② 拆下上部保护罩盖 （保护罩上共配 4 个螺钉，每 侧配备一个螺钉） 。 ③ 拆下脏污的过滤器垫，然后更换为新的 过滤器垫。 ○ 重新安装保护罩盖。 6 ○ …
6 2 个月维护 D4 预防性维护
2008 年 8 月中文版
38
6
D4 预防性维护 6 2 个月维护
2008 年 8 月中文版
39

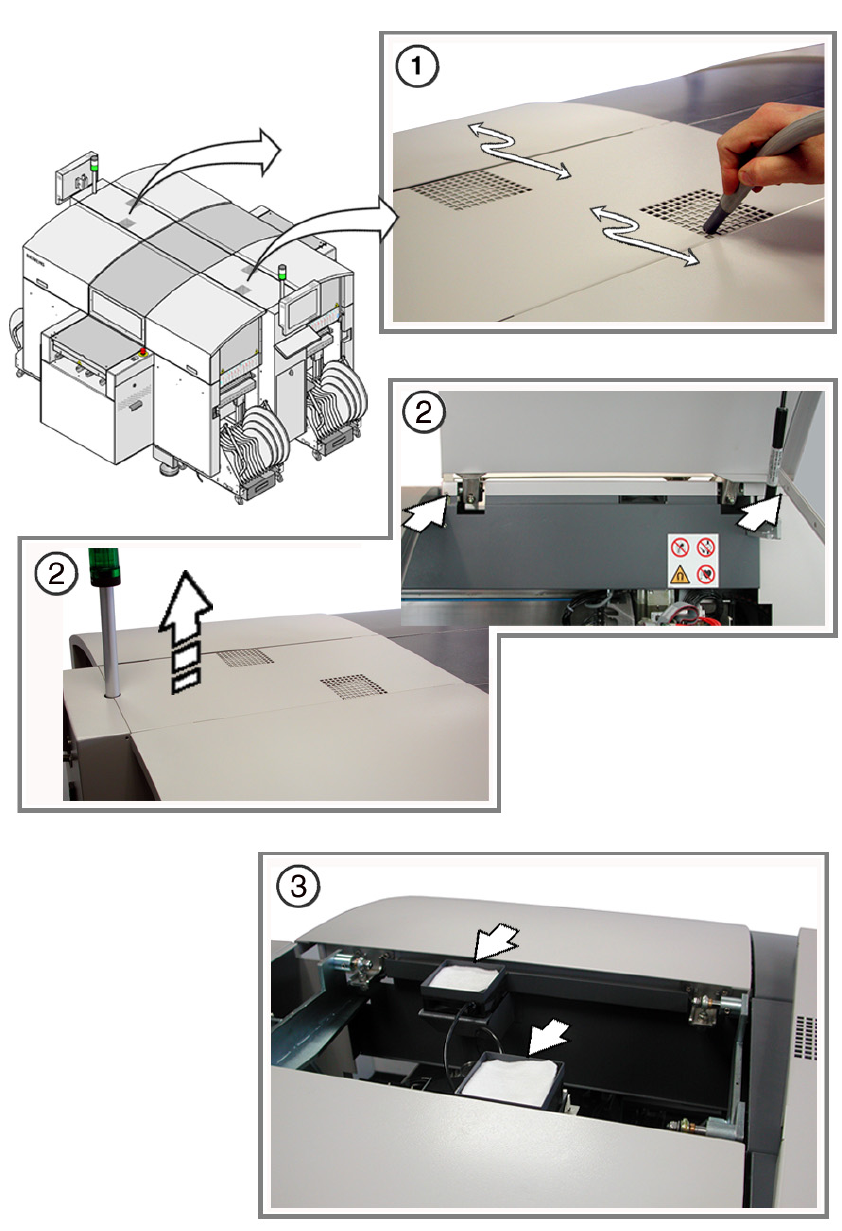

用吸尘器清洁 Y 轴冷却过滤器垫，必要时进行更换。 6
① 用吸尘器清洁 Y 轴冷却过滤器垫 （4 个过滤器垫， 贴片系统每侧 2 个）
6
○ 检查过滤器垫是否脏污。
如果过滤器垫已脏污，则进行更换。
② 拆下上部保护罩盖 （保护罩上共配 4 个螺钉，每侧配备一个螺钉）。
③ 拆下脏污的过滤器垫，然后更换为新的过滤器垫。
○ 重新安装保护罩盖。
6
○ 关闭保护罩。
○ 在贴片系统的所有贴片区域重复上述操作。
6
6
6 2 个月维护 D4 预防性维护
2008 年 8 月中文版
40
