D4 预防性维护
2008 年 8 月中文版
4
D4 预防性维护 1 安全说明
2008 年 8 月中文版
5
1 安全说明
1
图
1.0 - 1

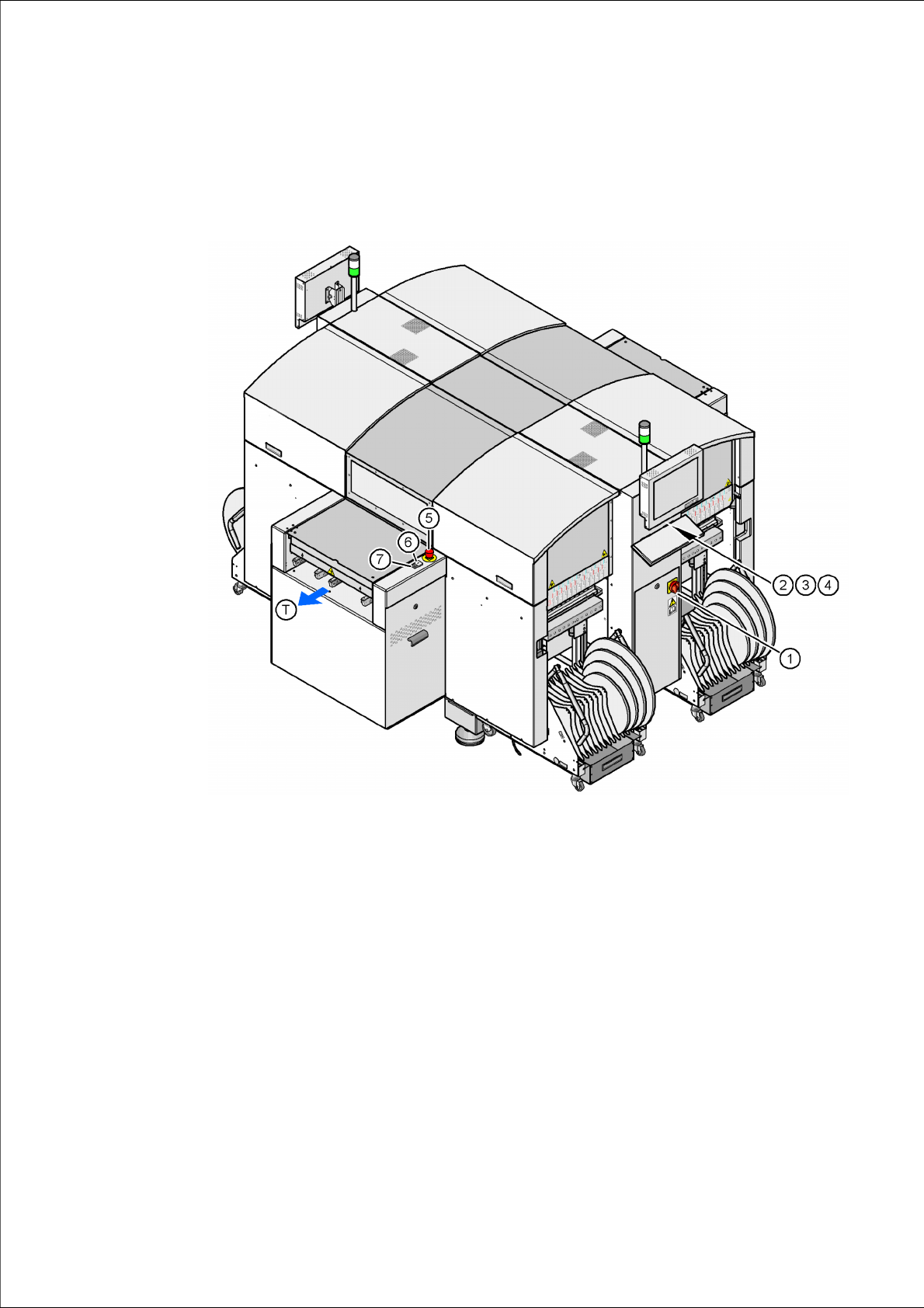

开关和按钮的位置
- PCB
输出侧视图
(1) 主电源开关
(2) 电源侧操作面板上的 Stop （停止）按钮 （黑色）
(3) 电源侧操作面板上的 Start （启动）按钮 （白色）
(4) 电源侧操作面板上的元件计数器
(5) 输出侧 EMERGENCY STOP （急停）按钮
(6) 输出侧 Start （启动）按钮 （白色）
(7) 输出侧 Stop （停止）按钮 （白色）
(T) PCB 传送方向
1
1
