SIPLACE D3 9 Instandhaltungsarbeiten 4-monatlich Ausgabe 08/2008 51 Z-Achse (Kop fvordert eil) 9 a Entferne n Sie mit einem Pinsel oder Reinig ungsstäbche n V erschmutzungen aus dem Zahn rie - men der Z-Achse. : Reinigen…
9 Instandhaltungsarbeiten 4-monatlich SIPLACE D3
Ausgabe 08/2008
50
9
SIPLACE D3 9 Instandhaltungsarbeiten 4-monatlich
Ausgabe 08/2008
51

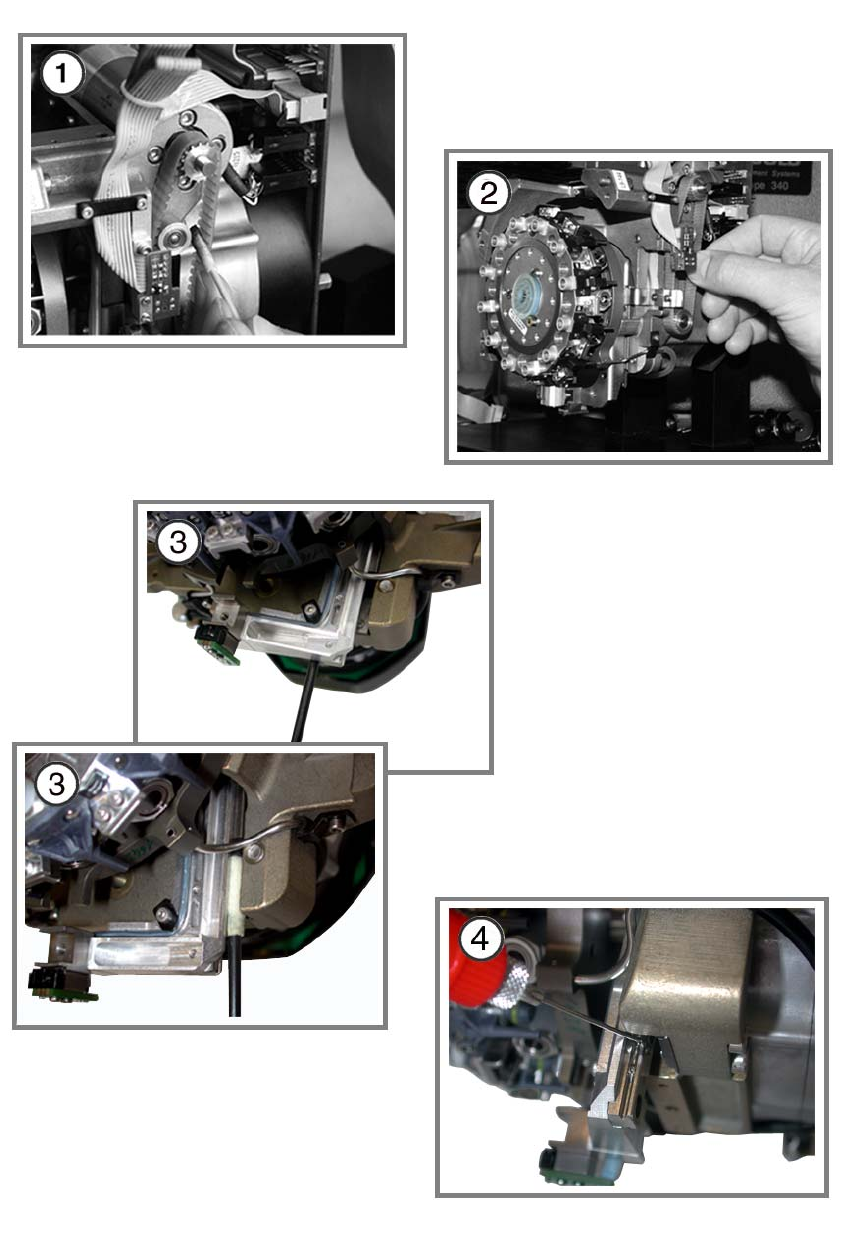

Z-Achse (Kopfvorderteil) 9
a Entfernen Sie mit einem Pinsel oder Reinigungsstäbchen V
erschmutzungen aus dem Zahnrie-
men der Z-Achse.
: Reinigen Sie die Rollen, Zahnräder und den Zahnrie
men mit einem Reinigungsstäbchen oder
fusselfreien Tuch.
: Prüfen Sie den Zahnriemen auf Verschleiß.
Sollte der Zahnriemen Verschleiß zeigen, wechseln Sie ihn gegen einen neuen aus (siehe
Serviceanleitung).
: Fetten Sie den Zahnriemen leicht mit ISOFLEX TOPAS NCA 52. Entfernen Sie anschließend
üb
erschü
ssiges Fett.
9
s Prüfen Sie die Führung der Z-Achse auf Leichtgängigkeit und Spielfreiheit.
: Prüfen Sie den Rachen und den Laufring auf Beschädigungen.
Sollten Z-Achse, Rachen oder Laufring Mängel aufweisen, setzen
Sie sich mit Ihrer regionalen
Servicestelle in Verbindung.
9
Kugelumlauf-Führung ölen (unteres Lager) 9
: Bewegen Sie die Z-Achse in ihre unterste Position.
d Reinigen Sie die Nuten des Miniaturrolltischs vo
rn
und hinten mir einem mit Äthylalkohol ge-
tränkten Reinigungsstäbchen.
: Wischen Sie die Nadel des Ölspenders ab.
Drücken Sie kein Öl aus dem Ölspender. Ein sichtbarer Tropfen wäre bereits zuviel Öl. 9
9
9
f Setzen Sie nur die Nadel unmittelbar am Kugelkäfig/Lager an die Nuten der Führungsschiene.
Durch das Ansetzen gelangt genug Öl an die Nuten (Kapillarwirkung).
: Bewegen Sie die Z-Achse mehrere Male auf und ab, um den Ölfilm zu verteilen.
