10 Instandhaltungsarbeiten jährlich SIPLACE D3 Ausgabe 08/2008 64 10 Inst andhaltungsarbeiten jährlich 10
SIPLACE D3 9 Instandhaltungsarbeiten 4-monatlich
Ausgabe 08/2008
63
a Reinigen Sie vorsichtig die Venturidüsen mit einem mit Äthylalkohol benetzten fusselfreien
Tuch.
a Blasen Sie die Venturidüsen mit Druckluft aus.
a Reinigen Sie die O-Ringe trocken mit einem fusselfreien Tuch (ggf. austauschen).
a Fetten Sie die O-Ringe der Venturidü
s
en leicht mit UNISILKON L250L.
a Reinigen Sie den Block des Vakuumerzeugers mit einem mit
Äthylalkohol benetzten Reini-
gungsstäbchen und blasen Sie ihn aus.
a Legen Sie die gereinigten Teile des Vakuumerzeugers auf einer sauberen Unterlage bereit.
Schalldämpfer 9
: Lösen Sie die Schraube des Schalldämpfers und nehmen Sie ihn ab.
s Reinigen Sie die Bohrungen zu den Venturidüsen mit ein
e
m leicht mit Äthylalkohol benetzten
Reinigungsstäbchen.
: Kontrollieren Sie den Schalldämpf
er auf Verschmutzungen.
Sollte er Verfärbungen zeigen, wechseln Sie ihn gegen einen neuen aus und montieren Sie
ihn
in umgekehrter Reihenfolge.
Zusammenbau Vakuumerzeuger 9
: Setzen Sie den Block mit den Venturidüsen zusamme
n u
nd schrauben Sie ihn vorsichtig fest.
d Stecken Sie die Druckluftschläuche m
it der Montagezange wieder an.
: Montieren Sie die Kopfabdeckung.
: Nehmen Sie die Pipetten wieder auf.
9
Probebestückung 9
Durch die Trennung von Kopfvorderteil und -rückteil kann der Abstand von der BE-Kamera zur
LP-Ka
mera verändert worden sein. 9
: Führen Sie eine Probebestückung durch, um zu testen
, ob die Bestückgenauigkeit noch ge-
währleistet ist.
: Sollte die Bestückgenauigkeit nicht gewährleistet sein,
vermessen Sie den Segment-Offset 2.
9
Breitenverstellung Transport 9
: Sollte die LP-Breitenverstellung die letzten vier Mona
te nicht verstellt worden sein, empfehlen
wir, den Transport auf minimale und maximale Breite zu verstellen. Ohne diese Maßnahme
kann es zu Problemen bei der Verstellung der Transportwangen kommen.
10 Instandhaltungsarbeiten jährlich SIPLACE D3
Ausgabe 08/2008
64
10 Instandhaltungsarbeiten jährlich
10
SIPLACE D3 10 Instandhaltungsarbeiten jährlich
Ausgabe 08/2008
65
10
Für die jährliche Instandhaltung benötigen Sie: 10
– Kreuzschlitzschraubendreher
– Satz Inbusschlüssel
– Fusselfreie Tücher
– Äthylalkohol
– SIPLACE-Reinigungstuch
– ISOFLEX TOPAS NCA52 Fett
– Fettpresse
– SIPLACE-Reinigungstuch
– Klüberplex BEM 34-132
– Schmiernippel
– Kühlluftschläuche
– ggf. Gasfeder(n) Schutzhaube.
10
Für die nachfolgenden Tätigkeiten darf sich keine Leiterplatte im LP-Transport befinden. 10
: Öffnen Sie die beide Schutzhauben einer Maschine
nseite (Stellplatz 1+2 und 3+4).
10
Verschieben Sie das Portal vorsichtig mit geringem Krafteinsatz am Haltegriff des Kopfes (nicht
an den Endlagepuffern)! 10
10
: Verschieben Sie das Portal über die Zuführmodule. Es steht dort außerhalb Ihres Arbeitsbe-
reichs.
10

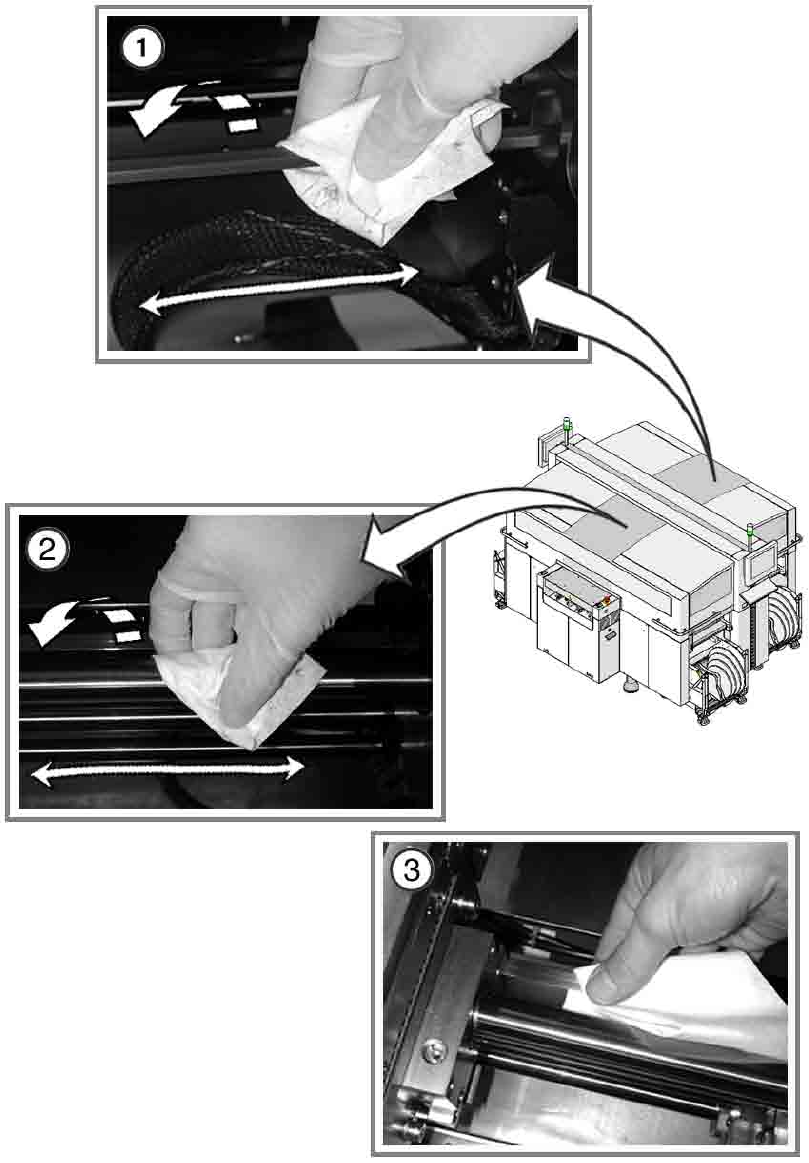

Reinigen und konservieren des Leiterplattentransports 10
a Reinigen und konservieren Sie die Kugelrollspindel, indem Sie ein SIPLACE-Reinigungstuch
über
die Gewindegänge der Kugelrollspindel ziehen.
s Reinigen und fetten Sie die Gleitflächen der Führungsschienen mit einem SIPLACE-Reini-
gungstuch.
: Reinigen und konservieren Sie die Sechskantwellen mit einem SIPLACE-Reinigungstuch.
: Prüfen Sie die komplette Mechanik des LP-Tr
anspo
rts (Transport, Breitenverstellung,
Klemmeinheit) auf Leichtgängigkeit.
Führen Sie bei Schwergängigkeit entsprechende Instandhaltungsmaßnahmen durch.
10
Reinigen des Fixierbands (LP-Transport) 10
d Reinigen Sie das Fixierband der Klemmung Breitenverste
llung mit einem mit Äthylalkohol be-
feuchteten fusselfreien Tuch.
