SIPLACE D3 10 Instandhaltungsarbeiten jährlich Ausgabe 08/2008 71 10 Es müssen jeweils alle sichtbare Schmiernippel der X-und Y -Achsen gefettet werden! 10 Halten Sie sich bitte an die Fettmengenvorgabe n. Zuviel oder zu…
10 Instandhaltungsarbeiten jährlich SIPLACE D3
Ausgabe 08/2008
70
10
SIPLACE D3 10 Instandhaltungsarbeiten jährlich
Ausgabe 08/2008
71
10

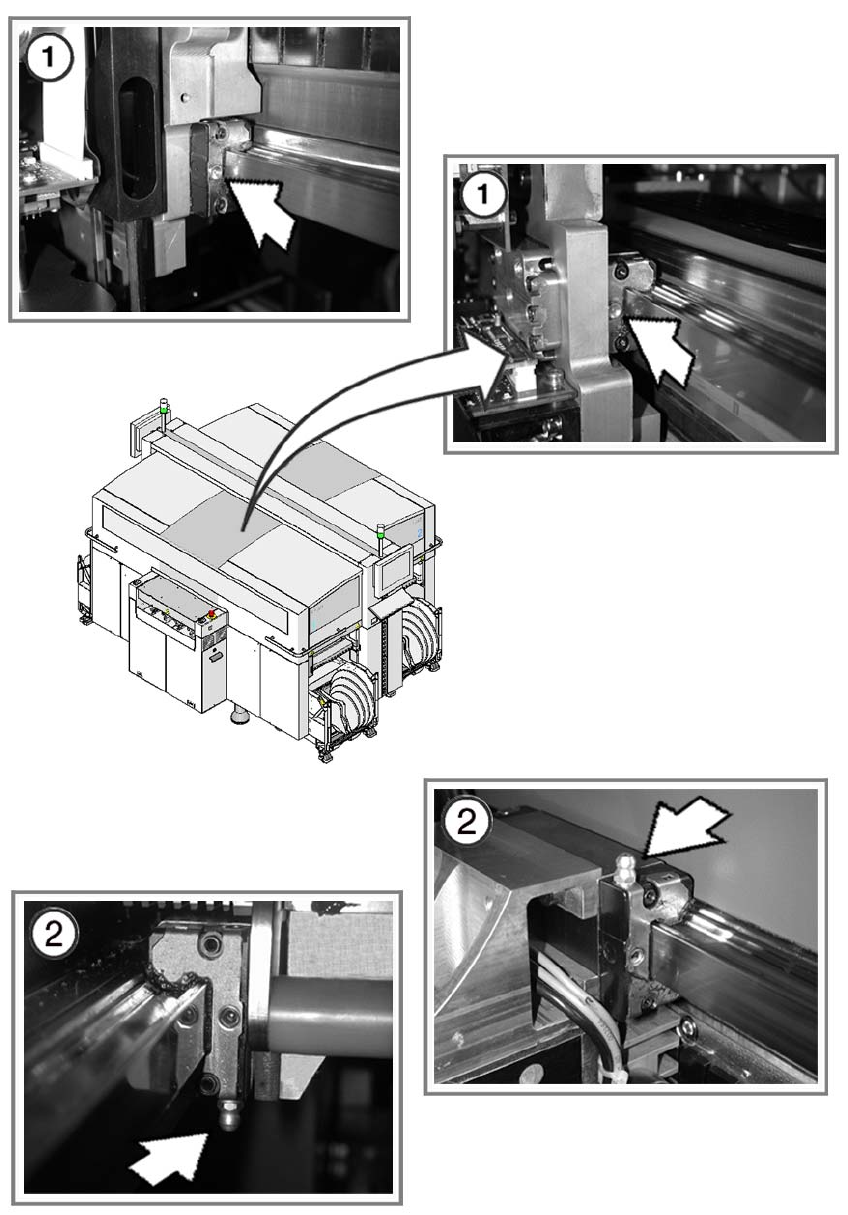

Es müssen jeweils alle sichtbare Schmiernippel der X-und Y-Achsen gefettet werden! 10
Halten Sie sich bitte an die Fettmengenvorgaben. Zuviel oder
zuwenig Fett kann dem Lager scha-
den! 10
10
X-Achse 10
a Setzen Sie die Fettpresse (X-Achse mit Hubbegrenzung), gefüllt mit
Klüberplex BEM 34-132,
gerade auf den Trichterschmiernippel.
: Machen Sie einen Hub mit der Fettpresse (ca. 0,13 cm
3
pro Hub).
10
Sollte das Fett am Schmiernippel vorbei austreten, kann entweder das Lager schon voll sein oder
der Schmiernippel dichtet nicht ab. Setzen Sie in diesem Fall einen neuen Schmiernippel ein. 10
10
: Verschieben Sie die X-Kopfplatte um ca. 30 cm, um das Fett zu verteilen.
: Wiederholen Sie das Pressen und das Verschieben noch zweimal. Dann ist die richtige Fett-
menge erreicht.
: Entfernen Sie mit einem Tuch überschüssiges Fett vom Schmiernippel und dessen Umge-
bung.
: Fetten Sie die anderen Schmiernippel der X-Achse auf die gleiche Art.
10
Y-Achse 10
s Setzen Sie die Fettpresse (Y-Achse), gefüllt mit Klüber
plex BEM 34-132, gerade auf den
Kegelschmiernippel.
: Machen Sie einen Hub mit der Fettpresse. (ca. 0,4 cm
3
pro Hub)
10
Sollte das Fett am Schmiernippel vorbei austreten, kann entweder das Lager schon voll sein oder
der Schmiernippel dichtet nicht ab. Setzen Sie in diesem Fall einen neuen Schmiernippel ein. 10
10
: Verschieben Sie das Portal um ca. 30 cm, um das Fett zu verteilen.
: Wiederholen Sie das Pressen und das Verschieben noch zweimal. Dann ist die richtige Fett-
menge erreicht.
: Entfernen Sie mit einem Tuch überschüssiges Fett vom Schmiernippel und dessen Umge-
bung.
: Fetten Sie die anderen Schmiernippel der Y-Achse auf die gleiche Art.
10
: Wiederholen Sie das Fetten an allen Linearführungen.
