10 Instandhaltungsarbeiten jährlich SIPLACE D3 Ausgabe 08/2008 86 10
SIPLACE D3 10 Instandhaltungsarbeiten jährlich
Ausgabe 08/2008
85
a Lösen Sie die Madenschraube des Dämpfers der Z-Achse.
s Ziehen Sie den Dämpfer behutsam nach unten und schrauben Sie ihn ab.
10
Dämpfergummi und Mutter sind verklebt. Bei zu großer Reibung könnte sich das Dämpfergummi
von der Mutter lösen. 10
10
10
: Ziehen Sie die Z-Achse vorsichtig nach unten.
10
d Reinigen Sie den Maßstab vorsichtig mit einem mit Äthylalkohol befeuchteten fusselfreien
Tuch.
10
Nehmen Sie wenig Äthylalkohol und drücken Sie nicht stark auf, da sich sonst der aufgeklebte
Maßstab lösen könnte! 10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10 Instandhaltungsarbeiten jährlich SIPLACE D3
Ausgabe 08/2008
86
10
SIPLACE D3 10 Instandhaltungsarbeiten jährlich
Ausgabe 08/2008
87

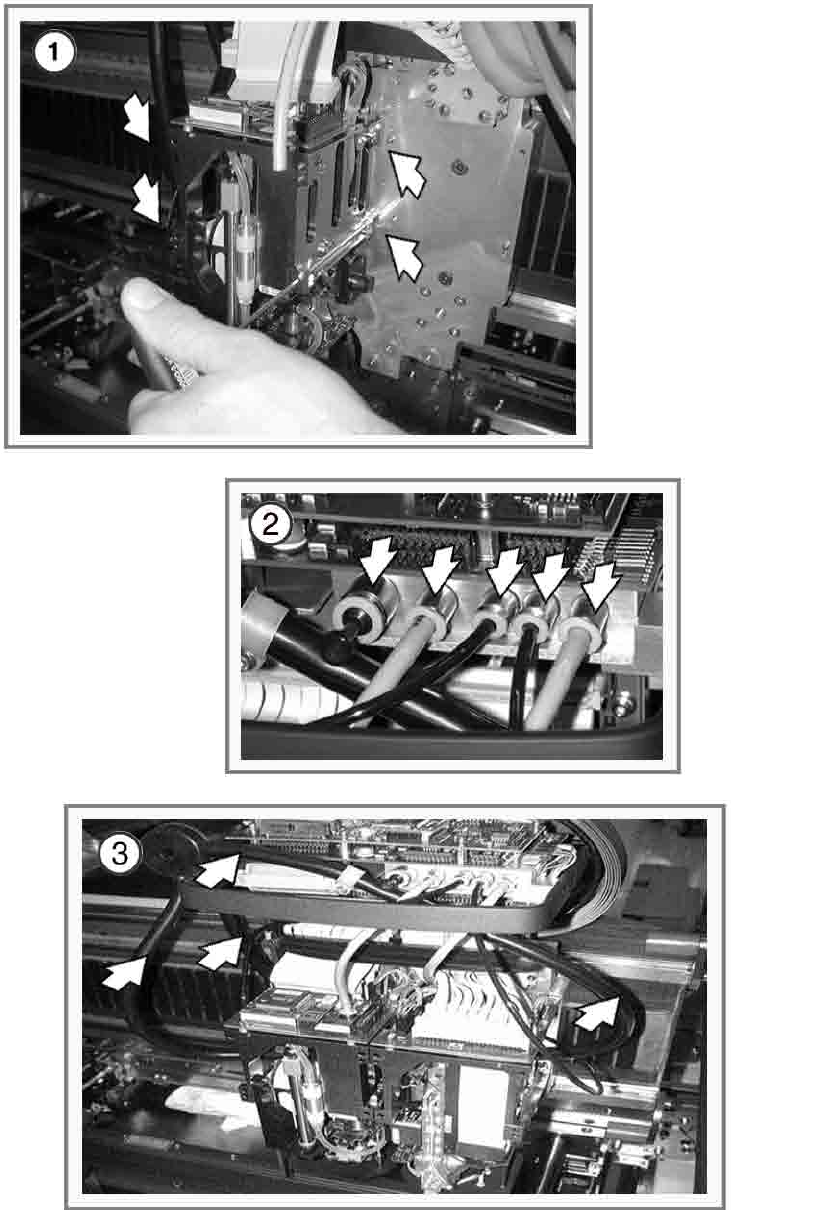

Montage des TwinHead 10
10
a Montieren Sie (wegen der Zugänglichkeit der Schrauben) zuerst das innere Modul (Modul 1)
des TwinHeads mit vier Schrauben. Achten Sie auf die Schraubenlängen!
10
: Stecken Sie vor dem Ansetzen des äußeren Moduls (Modul 2) an den Kopf die Schrauben in
die Schraubenlöcher zwischen den Modulen.
: Schrauben Sie das äußere Modul analog dem inneren an.
s Stecken Sie diese Schläuche und den Blindstopfen an.
d Stecken Sie die Abluftschläuche an.
10
: Vermessen Sie den TwinHead.
