1.6 Umrüstung
1
Der Umbau darf nur vom SIPLACE-Servicetechniker durchgeführt werden! 1
1
1
1.6.1 Versetzen des Maschinennullpunktes
Um den Transport des Maschinentyps HS-60 auf seine maximale Transportbreite (Überbreite)
einstellen zu können, ist es notwendig, den Maschinennullpunkt zu versetzen. Dazu ist ein Hard-
ware-Umbau durch einen Servicetechniker notwendig. Wird der Maschinennullpunkt zurück auf
die bisherige Standardposition versetzt, ist der nachfolgende Ablauf identisch. 1
1
Beschreibung mechanischer Umbau Maschinen-Nullpunkt (Bild) 1
1
Es bestehen bereits Bohrungen, um das Winkelstück um exakt 25 mm nach außen zu versetzen.
Nur zwei der 4 Schrauben müssen gelöst werden (bei den 2 mit einem roten Punkt markierten
Schrauben handelt es sich um Passungen, die fixiert bleiben). Die Winkelstücke werden versetzt
und die 2 Schrauben angezogen. 1
1

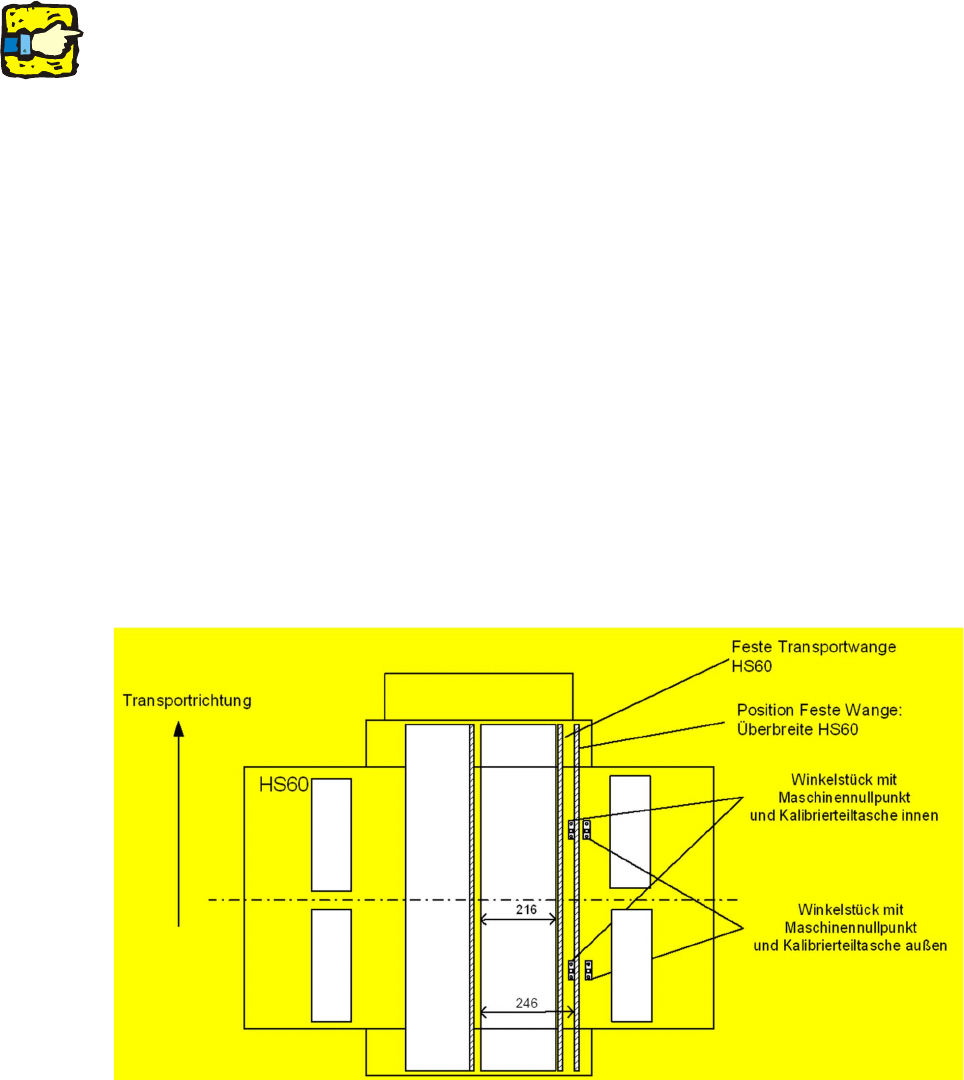

Abb. 1.6 - 1 Veranschaulichung der Notwendigkeit für Hardware-Umbauten
1
Nachrüstanleitung Überbreite LP 242 / 508 mm SIPLACE HS-60 / D4
Ausgabe 08/2006
14
1
Abb. 1.6 - 2 Darstellung wichtiger Vektoren bezüglich der Verschiebung des Maschinennullpunktes
1
: Kontrollieren Sie im Verzeichnis: C:\SrDaten\SrcMa
in der Datei "real.ma"
den Eintrag "Transport Nullpunkt":
Der Transport Nullpunkt sollte je nach Software-Version folgenden Wert haben:
Sollte ein anderer Wert eingetragen sein, tragen Sie den richtigen Wert ein.
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
Beim nächsten Wiedereinschalten werden die Software-Änderungen übernommen.
1
1
1
1
1
1
ab der Version 505.03 M18 674080
bei älteren Versionen 671580
Nachrüstanleitung Überbreite LP 242 / 508 mm SIPLACE HS-60 / D4
Ausgabe 08/2006
15
1.6.2 Reflektoren und Schmiernippel abnehmen
: Ersetzen Sie den vorhandenen Reflektor (Art. Nr.: 00335609-01) gegen den neuen an den
Portalen 2 und 4.
1
Der Reflektor mit der gleichen Artikelnummer, aber Funktionsstand -02 (00335609-02) darf nicht
verwendet werden! 1
1
: Ersetzen Sie die eingebauten Schmiernippel an allen Innenseiten der Portale (jeweils 2
Schrauben) gegen die Madenschrauben (DIN 913 - M 6 x 5-ST, Art.Nr.: 00305531-01).
1
1
Mit
Schmiernippel
Ohne
Schmiernippel
Reflektor alt
(FS -02)
ausbauen
Reflektor neu (FS -01)
einbauen
