Nachrüstanleitung Überbreite LP 242 / 508 mm SIPLACE HS-60 / D4 Ausgabe 08/2006 20 1.6.6 Einstellen der erweiterten T ranspor t-Konfiguration „Position feste W ange“ auf „Überbreite HS-60“ / „Überb reite HF-Serie“ / „S t…
Nachrüstanleitung Überbreite LP 242 / 508 mm SIPLACE HS-60 / D4
Ausgabe 08/2006
19
1.6.4 Verringern des minimalen Verfahrbereichs von Portal 4
: Verringern Sie den minimalen Verfahrbereich von Portal 4 um 25 000.
: Kalibrieren Sie die Maschine neu (siehe „Maschine kalibrieren nach dem Versetzen des Ma-
schinennullpunktes“).
1.6.5 Maschine kalibrieren nach dem Versetzen des Maschinennullpunktes
: Starten Sie SITEST.
: Führen Sie einen Gesamtreferenzlauf durch.
: Starten Sie den Bestückautomaten neu.
: Wechseln Sie in die Ansicht "Portale".
Wählen Sie "Position kalibrieren".
: Führen Sie das „Maschinennullpunkt kalibrieren“ für jeden Bearbeitungsbereich durch.
Zentrieren Sie dazu die LP – Kamera direkt über den Maschinennullpunkt und übernehmen
Sie diese Position mit OK.
: SITEST-Grundansicht:
Wählen Sie bei "Einstellungen" ==> "Maschinendaten speichern".
: Wählen Sie in der Grundansicht „Maschine kalibrieren" aus und kalibrieren Sie alle Kameras
und Köpfe (die Reihenfolge ist im Dialog angegeben).
: Teachen Sie die LP – Referenz – Ecken.
: Kalibrieren Sie die Abholpositionen.
: Führen Sie ein LP-Mapping (Art.Nr.: 00373952-01) durch.
1.6.5.1 Mapping-Startposition (LP-Referenz-Ecke) bei eingestellter erweiterter Transport-
Konfiguration „Überbreite HS-60“
1
Die Mapping-Startposition bei versetzten Maschinennullpunkt nach außen wird nicht angepasst.
Gründe hierfür sind: 1
Die Mapping-Startposition wird aus der Maschinendatenbank anhand des Maschinentyps und der
Mappingbreite ausgelesen. Da sich die Mappingbreite mit versetzten Maschinennullpunkt nicht
ändert, ist mit diesem Ablauf auch keine Änderung der Mapping-Startposition möglich. 1
Abhilfe:
Der LP-Mappingablauf erlaubt ein Teachen der Mapping-Startposition. Das Teachen ist leicht
möglich, wenn das Portal um 25mm (-y Richtung) verfahren (geteacht) wird. 1
Nachrüstanleitung Überbreite LP 242 / 508 mm SIPLACE HS-60 / D4
Ausgabe 08/2006
20
1.6.6 Einstellen der erweiterten Transport-Konfiguration „Position feste Wange“
auf „Überbreite HS-60“ / „Überbreite HF-Serie“ / „Standardbreite“
Beschreibt das Verstellen der „festen Transportwange außen“ auf die maximale mögliche Position
(Überbreite HS-60) bzw. auf die Standardbreite. Dies gilt für den Maschinentyp HS-60. 1
Für Maschinen der HF – Serie stehen drei Breiten zur Auswahl: Standardbreite,
Überbreite HS-60 und Überbreite HF – Serie. 1
Voraussetzung: Maschine ist hochgefahren, „SITEST“ ist gestartet. Es ist keine Mappingbreite
eingestellt. 1
: Kontrollieren Sie ob die Sechskantwellen für die maximale Transportbreite eingestellt sind. Die
Sechskantwelle sollte dazu auf der äußeren beweglichen Transportwange mit der Transport-
wanne abschließen.
1
1
1
1
1
1
1
1
1
1
1

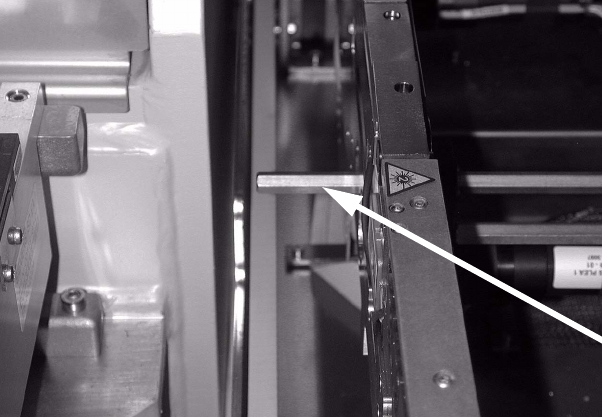

Sechskantwellen
Nachrüstanleitung Überbreite LP 242 / 508 mm SIPLACE HS-60 / D4
Ausgabe 08/2006
21
: Ist dies nicht der Fall, so lösen Sie die Klemmringe an den Sechskantwellen der festen Trans-
portwange (siehe Foto).
WARNUNG: Klemmring bei Sechskantwellen kann hängenbleiben.
Stellen Sie die Sechskantwellen wie zuvor beschrieben ein. Anschließend fixieren Sie die
Sechskantwelle wieder mit den Klemmringen.
: Entfernen Sie den Klemmring für die Transportwange der äußeren festen Wange.
1
1
1
1
1
1
1
1
1
1
1
1
1
1

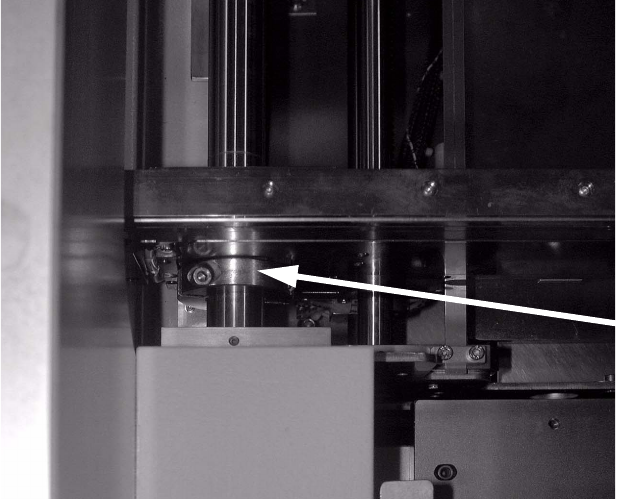

Klemmringe
