Nachrüstanleitung Überbreite LP 242 / 508 mm SIPLACE HS-60 / D4 Ausgabe 08/2006 25 : Wechseln Sie in der Ansicht „T ransport“ in di e Unteransicht „Optionen und Konfiguration“. : Führen Sie die erweiterte Tr ansport-Konf…
Nachrüstanleitung Überbreite LP 242 / 508 mm SIPLACE HS-60 / D4
Ausgabe 08/2006
24

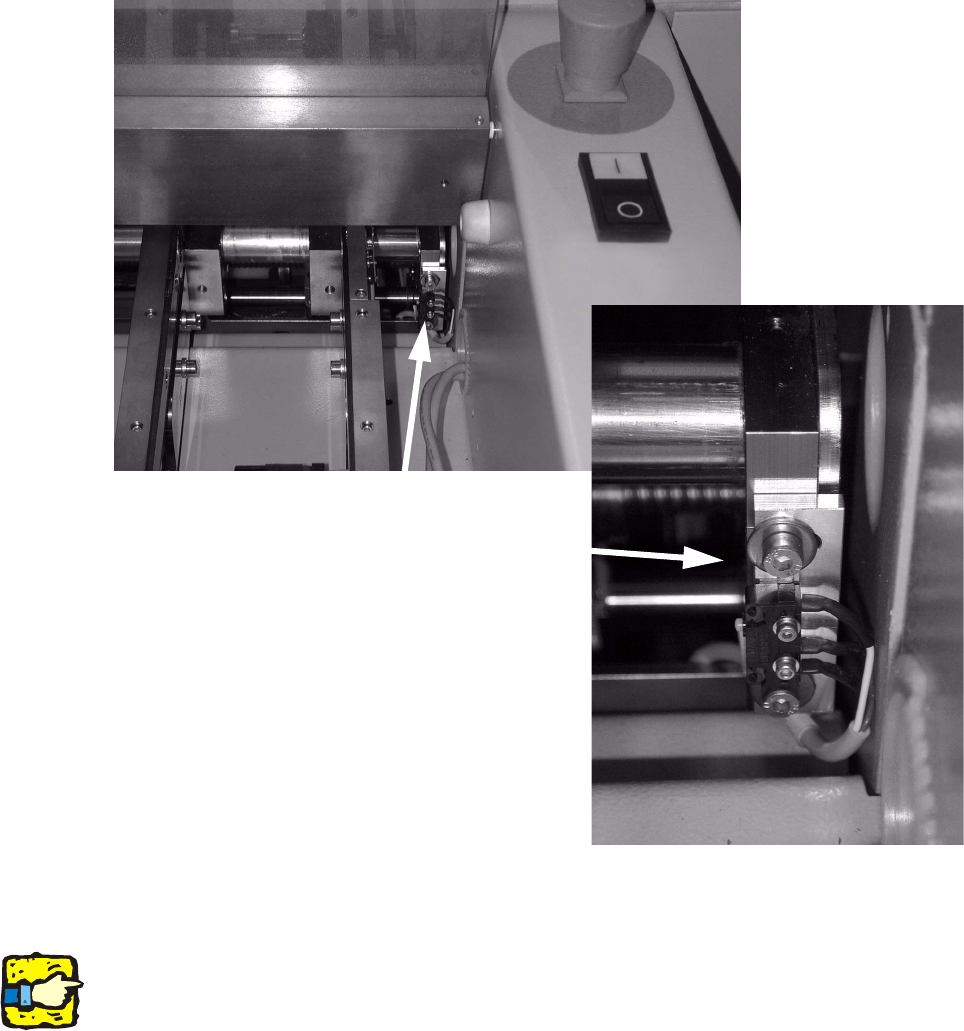

: Montieren Sie den Endschalter auf den neuen Halter und anschließend auf den Lagerflansch
der Transportwange.
1
1
: Fahren Sie die feste Transportwange um 5 Schritte a 10 mm zur ursprünglichen Position.
1
Die Einstellung darf nicht übernommen werden! 1
1
1
1
1
1
Endschalter Montage-
wanne neue Position
Nachrüstanleitung Überbreite LP 242 / 508 mm SIPLACE HS-60 / D4
Ausgabe 08/2006
25

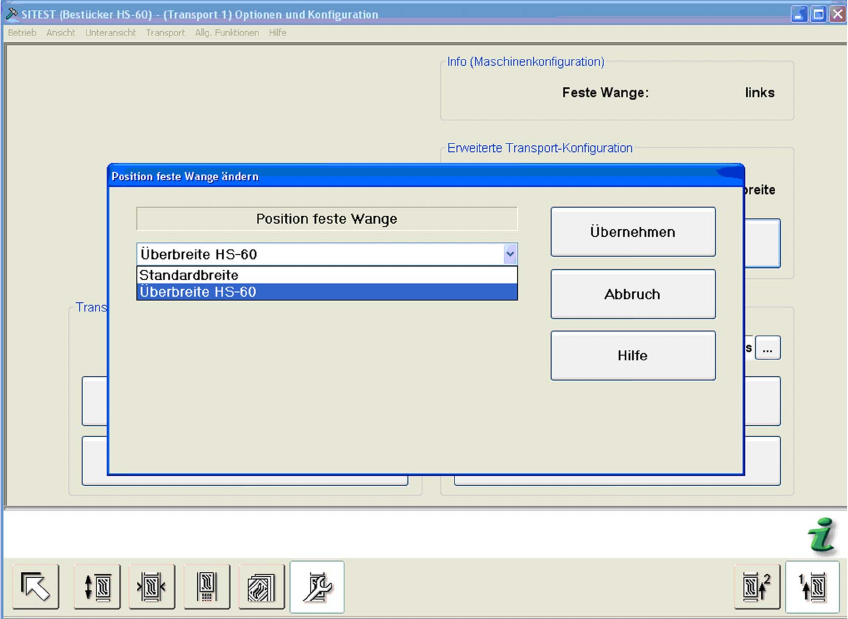

: Wechseln Sie in der Ansicht „Transport“ in die Unteransicht „Optionen und Konfiguration“.
: Führen Sie die erweiterte Transport-Konfiguration „Position feste Wange“ mit
„ Standardbreite / Überbreite HS-60 / Überbreite HF-Serie“ aus.
1
1
1
1
1
1
1
1
1
1
1
1
1
Nachrüstanleitung Überbreite LP 242 / 508 mm SIPLACE HS-60 / D4
Ausgabe 08/2006
26
Nur bei HS-60 / D4:

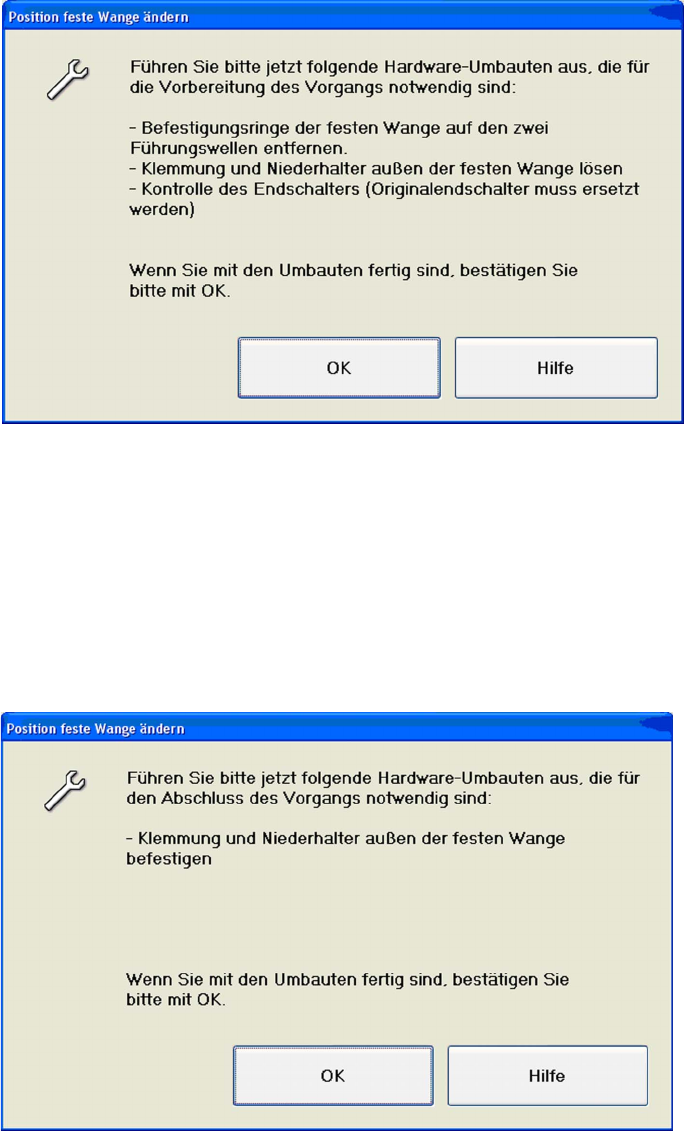

Es erscheint ein Dialog, mit welchem darauf hingewiesen wird, dass Hardware-Umbauten vorzu-
nehmen sind: 1
1
1
: Wenn alle Hardware-Umbauten ausgeführt wurden, bestätigen Sie den Dialog bestätigen und
starten somit das Ändern der Position der festen Wange auf „Überbreite“.
Nur bei Maschinentyp HS-60 / D4:
Wurde die Wange verstellt, erscheint ein Dialog, mit dem dem Servicetechniker mitgeteilt wird,
dass die Transportwange wieder festgestellt werden muss. Zum Feststellen der Transportwange
muss folgendes ausgeführt werden: 1
1
