Nachrüstanleitung Überbreite LP 242 / 508 mm SIPLACE HS-60 / D4
Ausgabe 08/2006
7
1 Nachrüstanleitung
Überbreite Leiterplatte 242 / 508 mm
SIPLACE HS-60 / D4
1.1 Übersicht
Mit der SW – Version 505.03 wurde das Leistungsmerkmal „Breiter Transport“ dahingehend er-
weitert, dass auch der Maschinentyp HS-60 mit seiner maximalen Transportbreite verwendet wer-
den kann. 1
Das Verhalten des Leistungsmerkmals „Breiter Transport“ bleibt so weit wie möglich unverän-
dert. 1
Für ein besseres Verständnis der nachfolgenden Kapitel werden in der nachfolgenden Tabelle für
das Leistungsmerkmal wichtige Begriffe definiert: 1
Tab. 1.1 - 1 Begriffsbestimmung „Position feste Wange“
1
1
1
1
1
1
1
Begriff 1 Definition 1
Standardbreite 1 die bisherige maximale Transportbreite, d.h. die bisherige Posi-
tion der festen Wange, wie im alten Transport (Plattform 1 / 2) fest
vorgegeben 1
Überbreite HS-60 1 bezeichnet die maximale Transportbreite, bestimmt durch den
Maschinentyp HS-60, d.h. die Position der festen Wange, mit der
die maximale Transportbreite eingestellt werden kann 1
Überbreite HF - Serie 1 bezeichnet die maximale Transportbreite bestimmt durch die Ma-
schinen der HF – Serie, d.h. die Position der festen Wange, mit
der die maximale Transportbreite eingestellt werden kann 1
Überbreite 1 Allg. Begriff für „Überbreite HS-60“ bzw. „Überbreite HS – Serie“1
Nachrüstanleitung Überbreite LP 242 / 508 mm SIPLACE HS-60 / D4
Ausgabe 08/2006
8
1
Tab. 1.1 - 2 Richtwerte der minimalen bzw. maximalen Transportbreiten“
1
Für die maximale Transportbreite einer Linie ergibt sich daraus: 1
Die max. Transportbreite in einer Maschinenlinie bestimmt sich durch die Maschine mit der klein-
sten maximalen Transportbreite. D. h. zum Beispiel, wenn sich Maschinen der Typen HS-60 / D4
und der HF- Serie in einer Linie befinden , wird die maximale Transportbreite durch die HS-60 /
D4 bestimmt. 1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Maschinentyp 1 Einfachtrans-
port [mm] 1
Doppeltrans-
port [mm] 1
Flexibler Transport (eine
Tsp. spur verbreitert) [mm] 1
HF Standardbreite 1 50 - 460 1 50 – 216 1 50 – 416 1
HF (Überbreite HS-60) 1 50 - 508 1 50 – 242 1 50 – 380 1
HF (Überbreite HF-Serie) 1 50 - 508 1 50 – 250 1 50 – 450 1
S-27 HM Standardbreite 1 50 - 460 1 50 – 216 1 50 – 380 1
HS-60 Standardbreite 1 50 - 460 1 50 – 216 1 50 – 380 1
HS-60 (Überbreite HS-60) 1 50 - 508 1 50 – 242 1 50 – 380 1
Nachrüstanleitung Überbreite LP 242 / 508 mm SIPLACE HS-60 / D4
Ausgabe 08/2006
9
Nachfolgende Abbildung stellt die möglichen maximalen Transportbreiten bei Doppeltransport der
verschiedenen Maschinentypen dar. 1
1

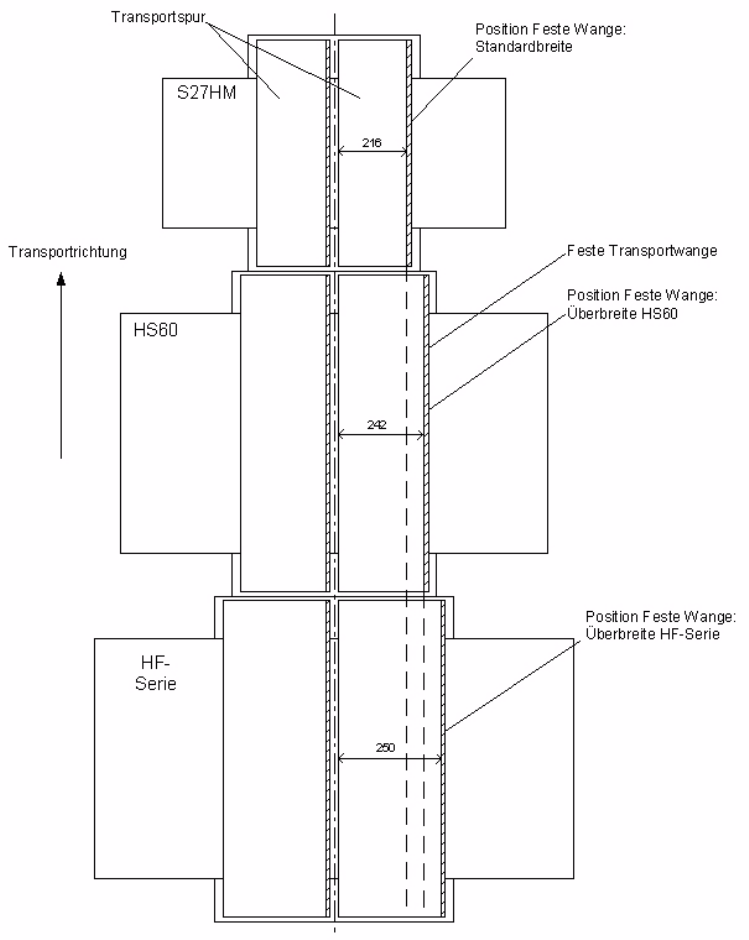

Abb. 1.1 - 1 Veranschaulichung der verschiedenen Transport - Überbreiten
Durch den breiteren Transport vergrößert sich der Bestückbereich der Maschine. Für Positionen,
die am äußeren Rand des Bestückbereichs liegen, kann es zu Problemen beim Abstand der Por-
tale eines Bearbeitungsbereiches kommen. Durch den Einbau des alten Reflektors wird der mini-
male Abstand um 10 mm verringert. Wird ein alter Reflektor eingebaut, muss der Schmiernippel
durch einen Gewindestift ersetzt werden (der Schmiernippel kann im Zusammenspiel mit einem
alten Reflektor zu Problemen führen). 1
