CM402
维修手册
2.1 关于机器参数
Page 2-14

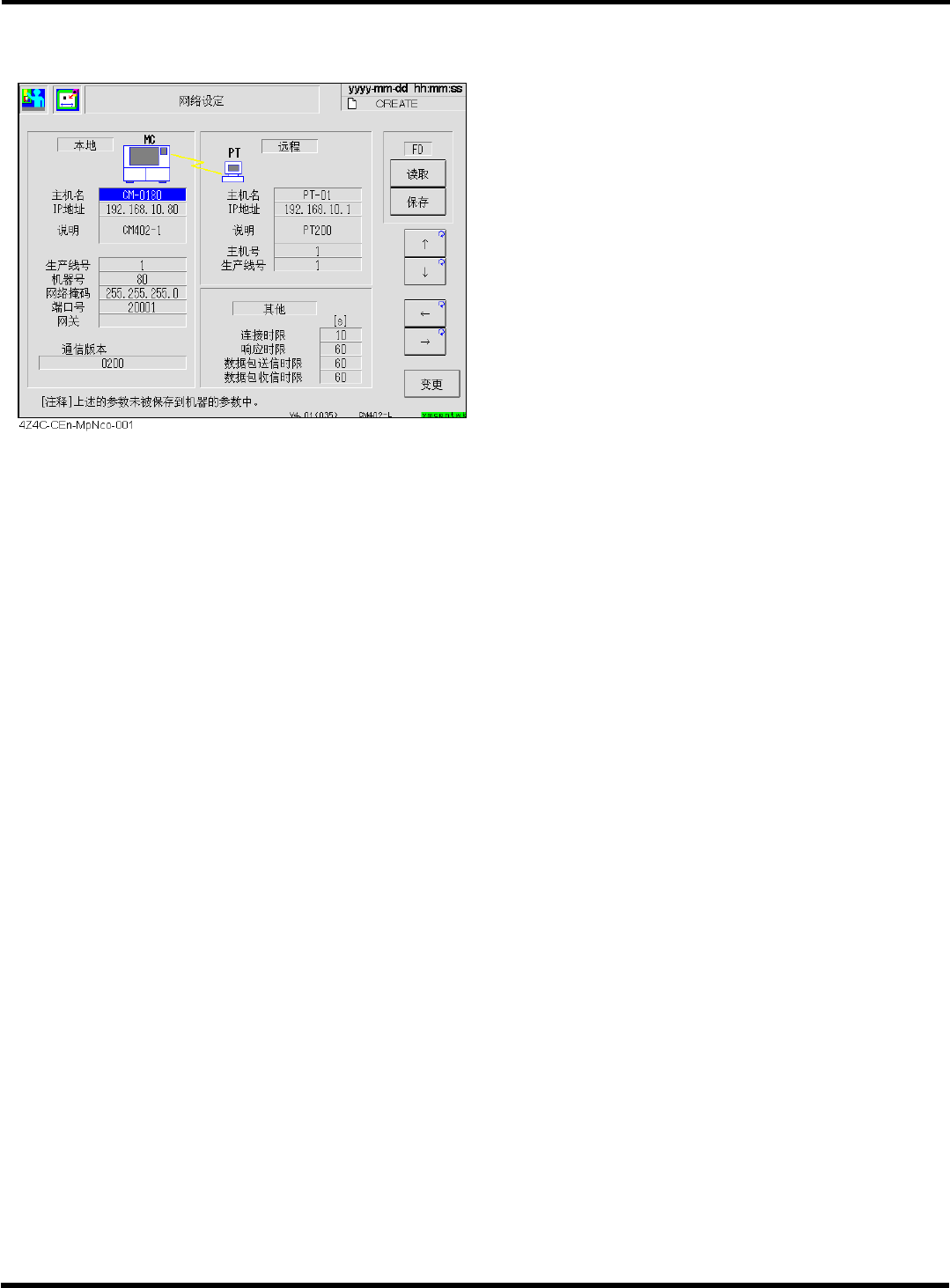

2.1.10
网络
网络网络
网络
‘主机名’
贴装机以及与贴装机连接的上位主机 (PT) 的
网络上的使用名称。
‘IP 地址’
PT 和贴装机是用 TCP/IP 进行通信的。
“IP 地址是为了用 TCP/IP 连接网路，加在 CM402
及各贴装机上的固定地址。
‘主机号码’
是各上位主机 (PT) 上固定的号码 (01 ~ FE) 。
该贴装机通常是“00”。
‘生产线号’
与该贴装机连接的 PT 是附加在管理贴装机生产线的生产线号(01 ~ FE)。
‘机器号码’
是每个贴装机上附带的号码。是同一线路内的固定号码 (01 ~ FE) 。上位主机通常是“00”。
‘网络掩码’
为了把网络分割成多个进行使用，并且是与 IP 地址并用的掩码。
‘端口号’
是用于确定 TCP/IP 通信种类的号码。原则上请使用号码 20001。
‘网关’
与该贴装机以及其它网络上的 PT 相连接的中转器的 IP 地址。
‘连接时限’
从该贴装机上发出的通信要求在与 PT 连接之前的时限。
‘响应时限’
通信发出之后应答收到之前的时限。
‘数据包送信时限’
传送机器数据等文件时的约 1 个数据包送信的时限。
‘数据包收信时限’
接收机器数据等文件时的约 1 个数据包的接收信号的时限。
∗
有关该画面上的设定内容，请与制造商的网络维护人员接洽。
4Z4C-C-MMA02-A01-00
CM402
维修手册
2.1 关于机器参数
Page 2-15

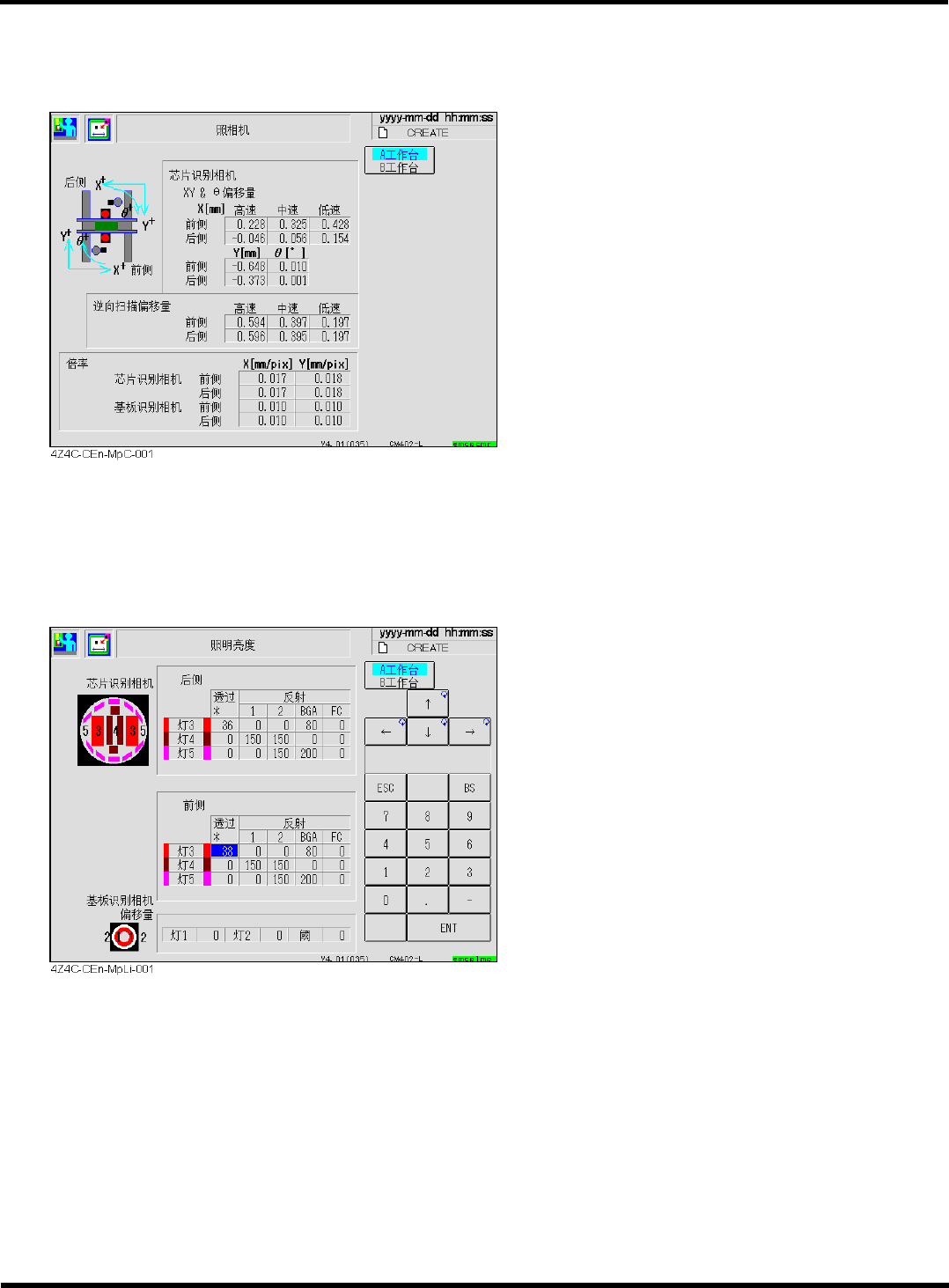

2.1.11
照相机
照相机照相机
照相机
芯片识别照相机 XYθ偏移量
显示芯片识别照相机的位置和倾斜度。
在补正芯片识别位置和对芯片识别进行计算时
使用。
芯片识别照相机逆向扫描的偏移量
是芯片识别逆向扫描时的偏移量。
用于逆向扫描时的芯片识别的计算。
芯片识别照相机倍率
显示芯片识别照相机的像素率。
在计算芯片识别时使用。
基板识别照相机倍率
显示基板识别照相机的像素率。
在计算基板识别时使用。
2.1.12
照明
照明照明
照明亮度
亮度亮度
亮度
照明亮度偏移量
显示每个识别种类的各自照明亮度的增减度。
在决定芯片识别时的亮度时使用。
4Z4C-C-MMA02-A01-00
CM402
维修手册
2.1 关于机器参数
Page 2-16

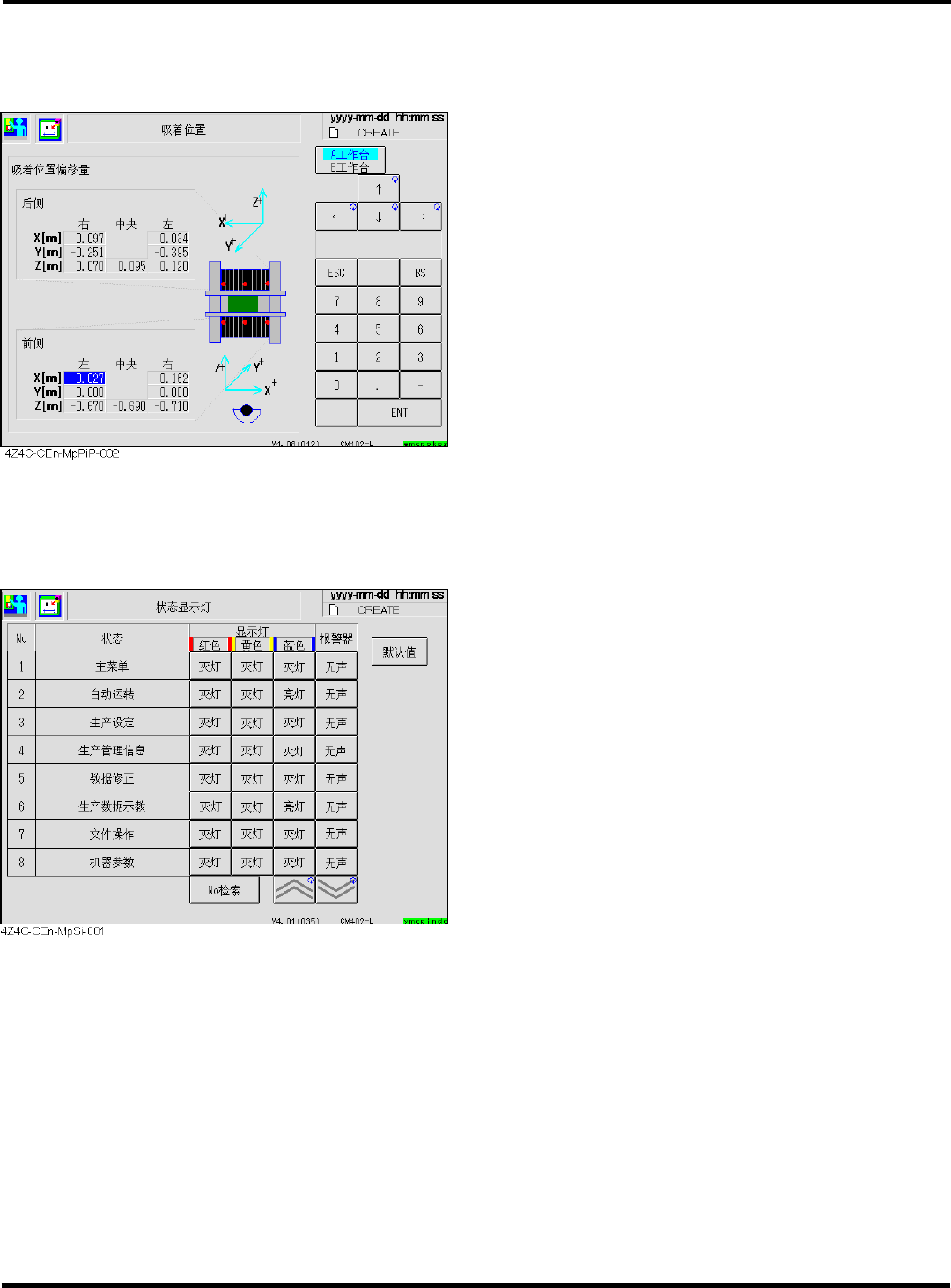

2.1.13
吸着位置
吸着位置吸着位置
吸着位置
吸着位置偏移量
表示每个供料器基座的吸着位置。
作为吸着位置学习的初始值发挥作用。
2.1.14
状况显示灯
状况显示灯状况显示灯
状况显示灯
可以设定各“状况”上的显示灯的开灯、闪动、灭灯以及蜂鸣器的状态。
显示灯
可按灭灯
→
亮灯
→
闪动的顺序转换。
蜂鸣器
可按连续
→
间断
→
无声的顺序转换。
[默认值]
按该键所有的设定都将被初始化为标准规格。
4Z4C-C-MMA02-A01-01
