CM402
维修手册
2.1 关于机器参数
Page 2-20
2.1.19
搭载负荷
搭载负荷搭载负荷
搭载负荷
只适用于多功能吸头 (3 个吸嘴)
搭载负荷

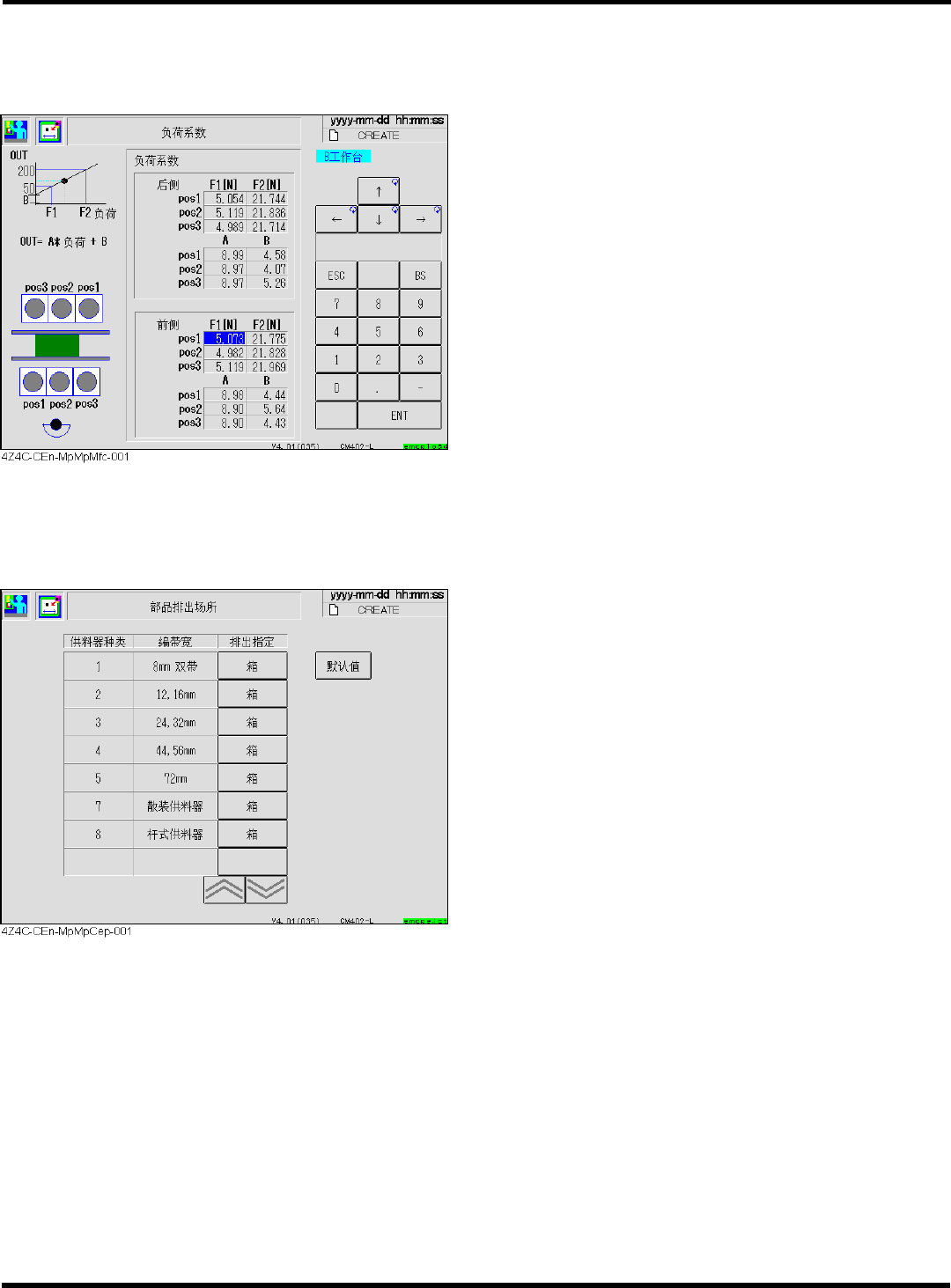

为显示出用数据指定的搭载负荷而设定的系数。
2.1.20
部品
部品部品
部品排出场所
排出场所排出场所
排出场所
只适用于多功能吸头 (3 个吸嘴)
部品排出场所
在每种供料器上指定部品的排出场所。
4Z4C-C-MMA02-A01-00
CM402
维修手册
2.1 关于机器参数
Page 2-21
2.1.21
引线检测器
引线检测器引线检测器
引线检测器
(
选
选选
选购件
购件购件
购件
)
只适用于多功能吸头 (3 个吸嘴)
扫描位置偏移量

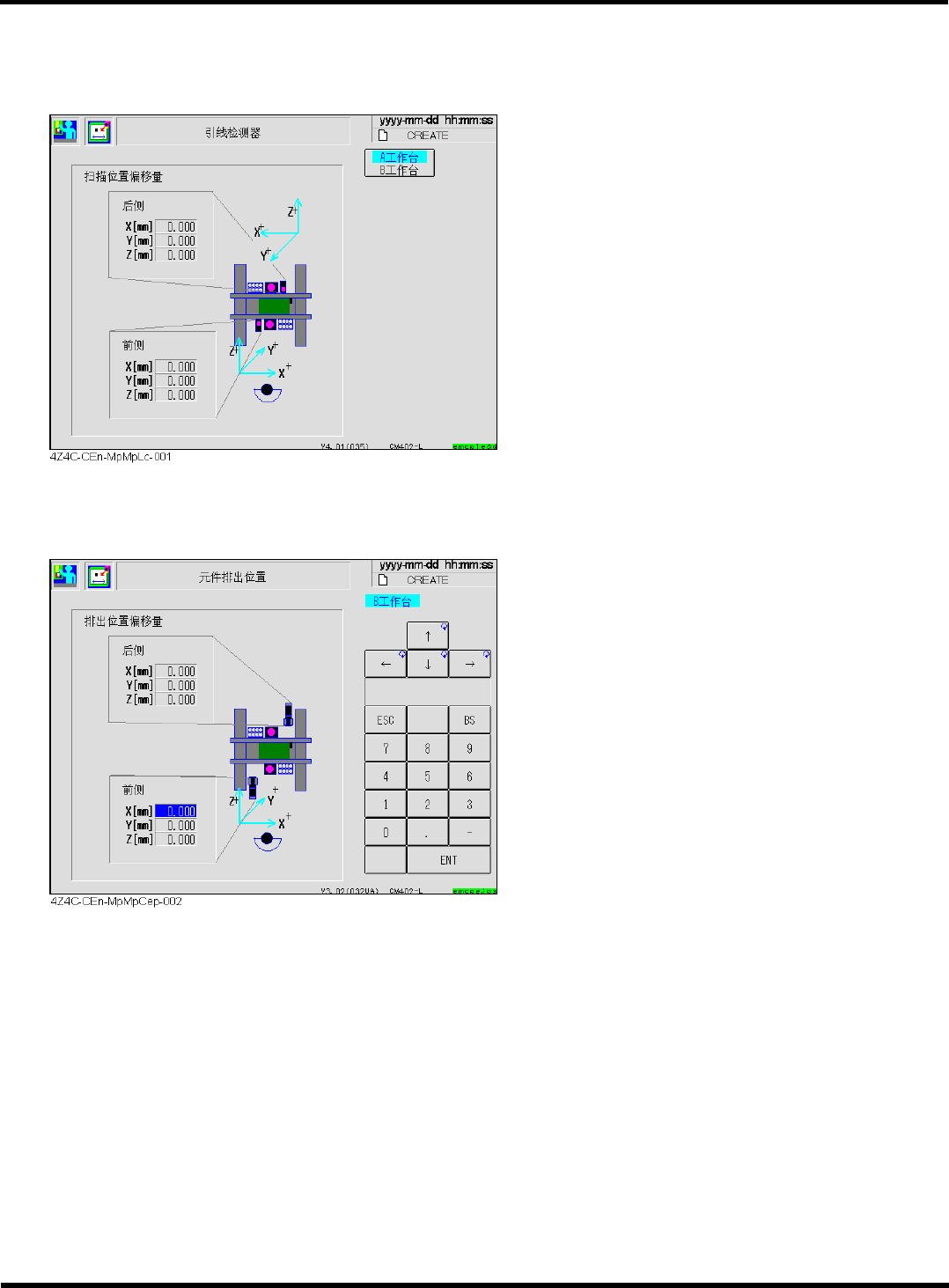

显示引线检测器 (选购件) 的位置。
用在引线检测时的吸头移动。
2.1.22
部品排出位置
部品排出位置部品排出位置
部品排出位置 (
( (
(选购件
选购件选购件
选购件)
))
)
只适用于多功能吸头 (3 个吸嘴)
部品排出位置
显示部品排出传送带 (选购件) 的位置。
用于部品排出时的吸头移动。
4Z4C-C-MMA02-A01-00
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-22
2.
2.2
机器参数的示教步骤
机器参数的示教步骤机器参数的示教步骤
机器参数的示教步骤
通知
在进行机器参数的示教时，请事先将当前的机器参数保存在软盘里。
( 程序手册)
在进行示教前，请确认偏振光板没有安装在吸头照相机上。
(
2.2.5 确定基板位置及实装高度
、
2.2.6 面补正
、
2.2.7 吸着位置
、
2.2.8 吸嘴交换位置))
各“机器参数的示教”画面可以按以下步骤打开。
1.
按<主菜单>画面的
。
•
<机器参数菜单>画面将显示出来。
2.
按[机器参数示教]键。
下一页
