CM402
维修手册
2.2 机器参数的示教步骤
Page 2-39
6.
按操作面板的
UNLOCK
+ [量具设置]键。
7.
将伺服开关置于 OFF 状态。
8.
打开安全盖
9.
将 1003 号吸嘴安装在画面所示的位置上。
10.
关闭安全盖。
11.
将伺服开关置于 ON 状态。
12.
按操作面板的
UNLOCK
+ [高度原点示教]
键。
13.
重复步骤 4. ~ 12.的操作，在吸头位置 1
到吸头位置 3 之间进行示教。
下一页
OFF ( )
ON ( )
SERVO
OFF ( )
ON ( )
SERVO
4Z4C-C-MMA02-A02-00
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-40

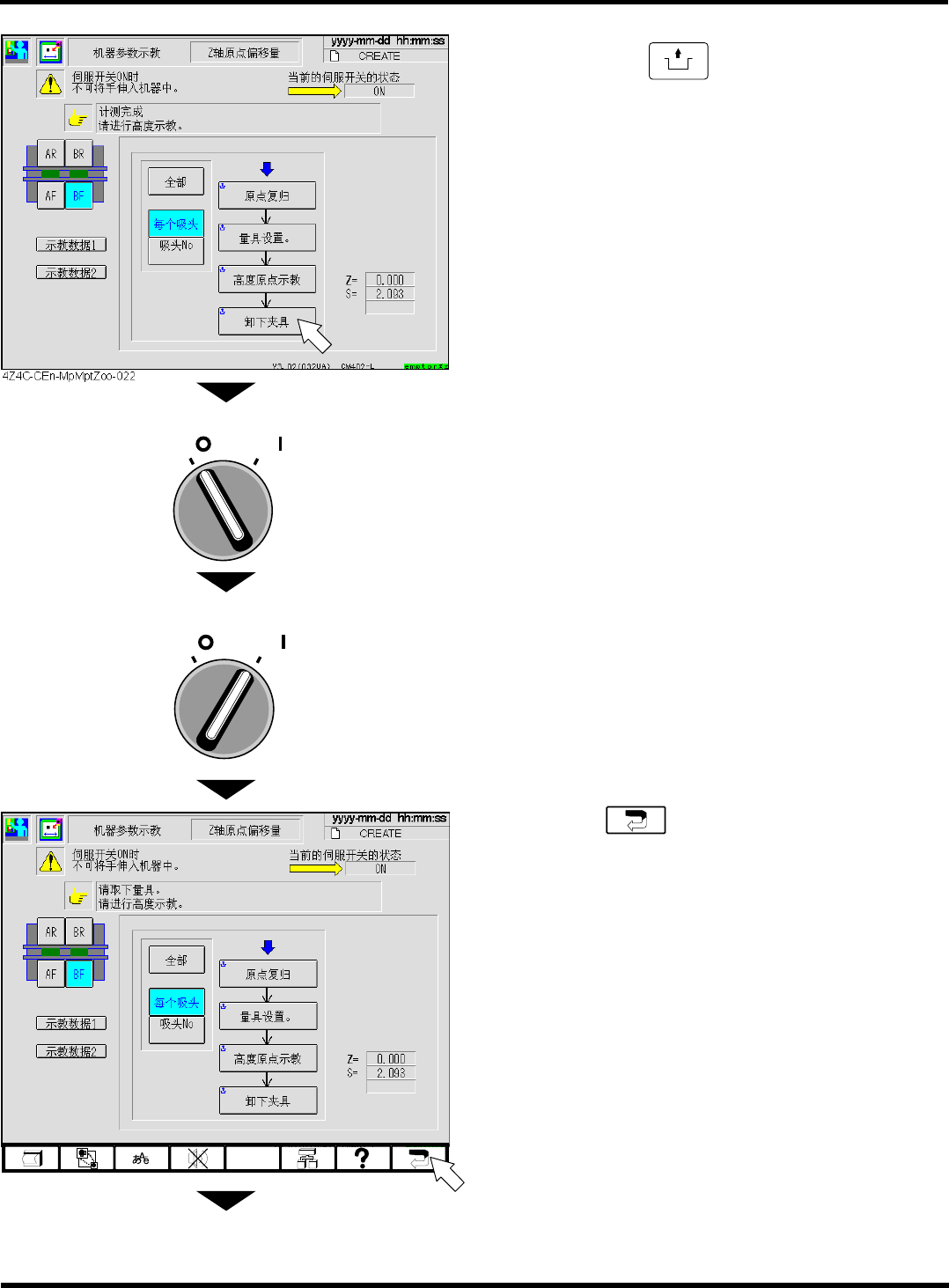

14.
按操作面板的
UNLOCK
+ [卸下夹具]。
15.
将伺服开关置于 OFF 状态。
16.
打开安全盖
17.
取下吸嘴。
18.
关闭安全盖。
19.
将伺服开关置于 ON 状态。
∗
重复步骤 2. ~ 19.的操作，在其它工作台上也要
进行同样的操作。
20.
按功能键 。
下一页
OFF ( )
ON ( )
SERVO
4Z4C-CEn-MpMptZoo-023
OFF ( )
ON ( )
SERVO
4Z4C-C-MMA02-A02-00
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-41

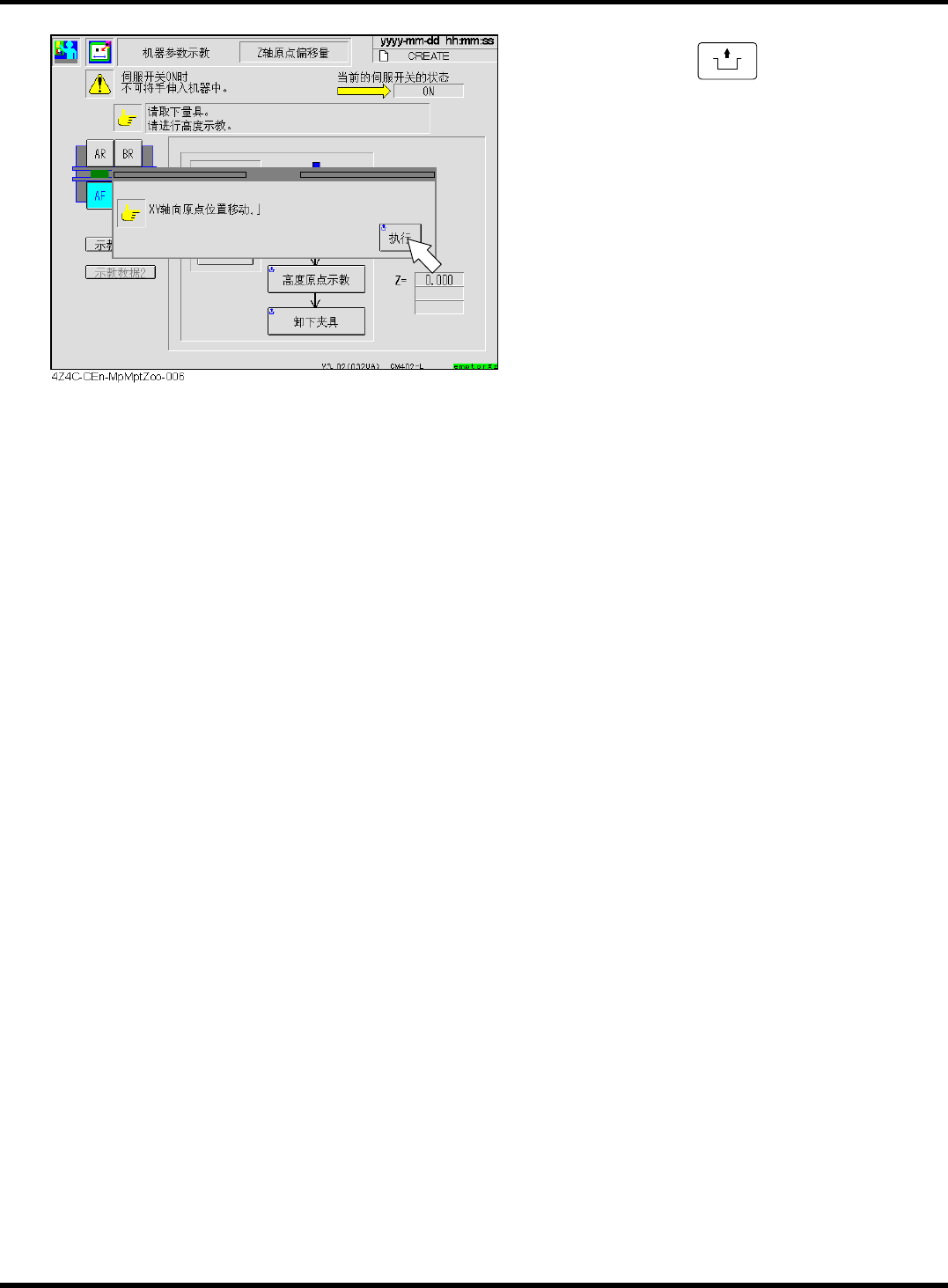

21.
按操作面板的
UNLOCK
+ [执行]键。
•
吸头移向原点位置。
4Z4C-C-MMA02-A02-00
