CM402 维修手册 2.2 机器参 数的示教步骤 Page 2-49 2.2. 4 宽度调整轴的原点偏移量 宽度调整轴的原点偏移量 宽度调整轴的原点偏移量 宽度调整轴的原点偏移量 使用工具 游标 需要时间 2 分钟 前期准备 请将支撑销全部 取下。 1. 按 [ 宽度调整轴原点偏移量 ] 键。 2. 选择示教工作台。 3. 按操作面板的 UNLOCK + [ 原点复归 ] 键。 • 宽度调整轴将复 归到原点位置 上。 4. 按操作…
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-48

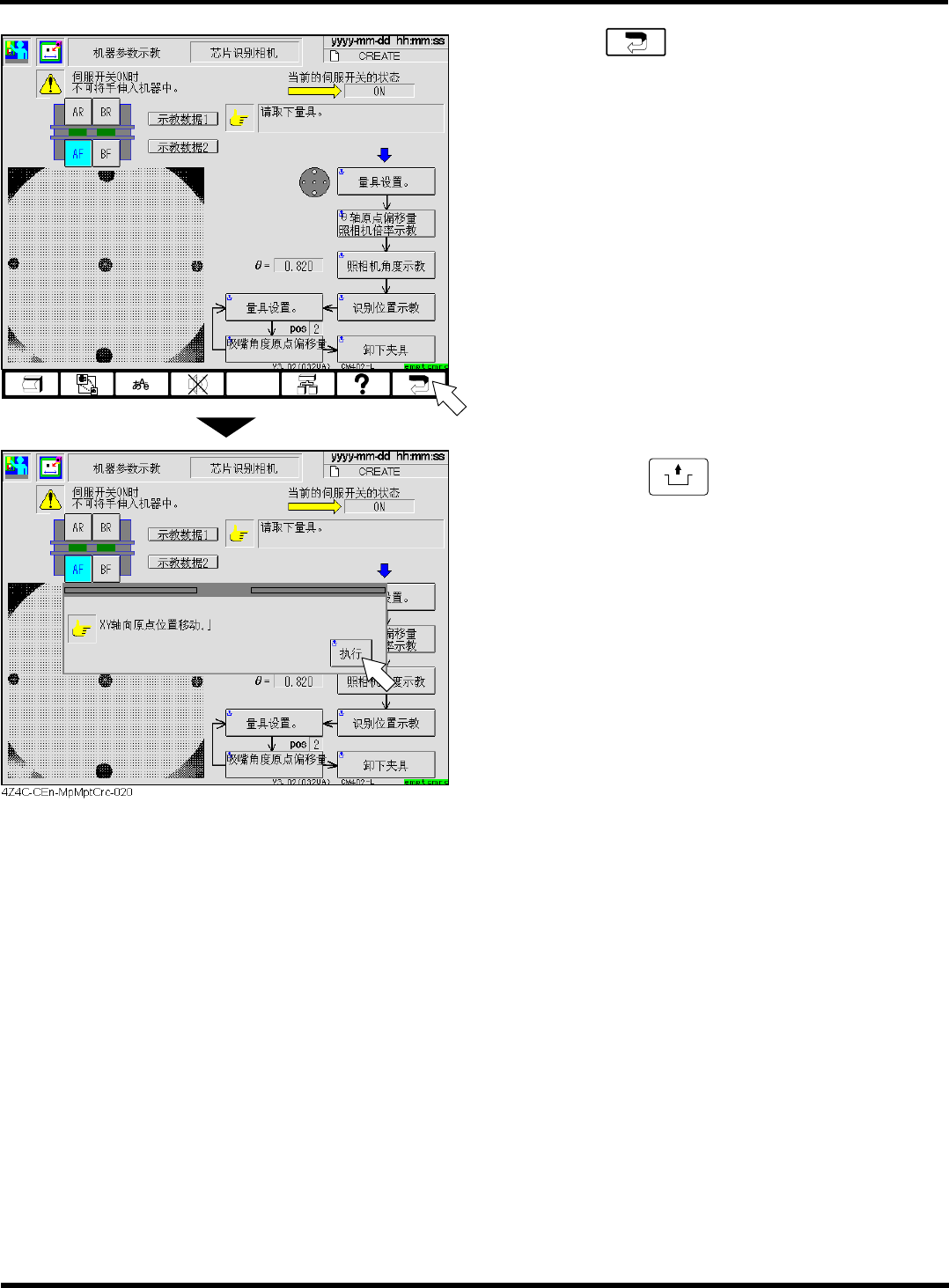

33.
按功能键 。
34.
按操作面板的
UNLOCK
+ [执行]键。
∗
吸头移向原点位置。
4Z4C-CEn-MpMptCrc-019
4Z4C-C-MMA02-A02-00
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-49
2.2.4
宽度调整轴的原点偏移量
宽度调整轴的原点偏移量宽度调整轴的原点偏移量
宽度调整轴的原点偏移量
使用工具 游标 需要时间 2分钟
前期准备
请将支撑销全部取下。
1.
按[宽度调整轴原点偏移量]键。
2.
选择示教工作台。
3.
按操作面板的
UNLOCK
+ [原点复归]键。
•
宽度调整轴将复归到原点位置上。
4.
按操作面板的
UNLOCK
+
⇑
或者
UNLOCK
+
⇓
转动宽度调整轴，在用游标测量传送
带宽度的同时将宽度调整到 460.5mm ~
460.7 mm。
•
按[键速率]键，可以改变每次按动
⇑
或者
⇓
的
动作量。
0.01 mm
→
0.1 mm
→
1 mm
下一页
1
2
4Z4C-CEn-MpMpt-002
4Z4C-C-MMA02-A02-00
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-50
5.
调整结束后，按[偏移量设定]键。
•
示教结果将被保存。
∗
重复步骤 2. ~ 5.的操作，在其它工作台上也要
进行同样的操作。
6.
按功能键 。
•
回到<机器参数示教菜单>画面。
