CM402 维修手册 2.2 机器参 数的示教步骤 Page 2-52 4. 将伺服开关置于 OF F 状态。 5. 打开安全盖 6. 将吸嘴 (130 号 ) 安装在吸嘴位置 3 号上。 ∗ 多功能吸头时是 1003 号 7. 关闭安全盖。 8. 将伺服开关置于 ON 状态。 9. 按操作面板的 UNLOCK + [ 量具调整 ] 键。 • 吸头退避，第 2 实装位置 的基板止动器 将处于 ON 状态。 10. 将伺服开关置于 OF …
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-51

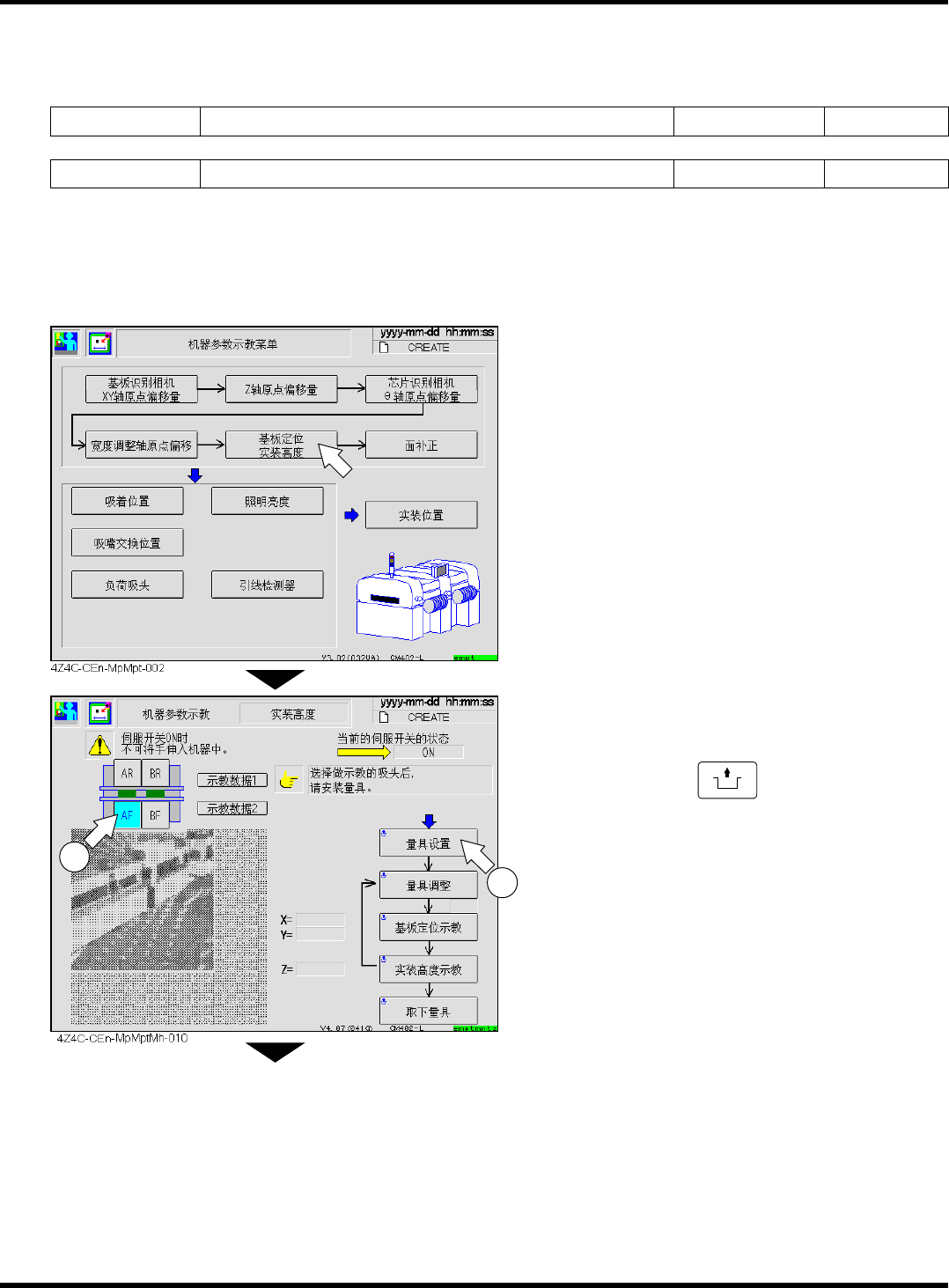

2.2.5
确定
确定确定
确定基板位置
基板位置基板位置
基板位置及
及及
及实装高
实装高实装高
实装高度
度度
度
高速吸头 (8 个吸嘴)
使用工具 130 号吸嘴·实装高度量具(FM-1074) 需要时间 4分钟
多功能吸头 (3 个吸嘴)
使用工具 130 号吸嘴·实装高度量具 (FM-1003) 需要时间 4分钟
前期准备
请将支撑销全部取下。
∗
在进行基板定位・实装高度示教前，请确认偏振光板没有安装在吸头照相机上。
1.
按[基板定位实装高度]键。
•
在这里，有时可以进行传送带宽度的调整。
2.
选择示教工作台。
3.
按操作面板的
UNLOCK
+ [量具设置]键。
下一页
1
2
4Z4C-C-MMA02-A02-01
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-52

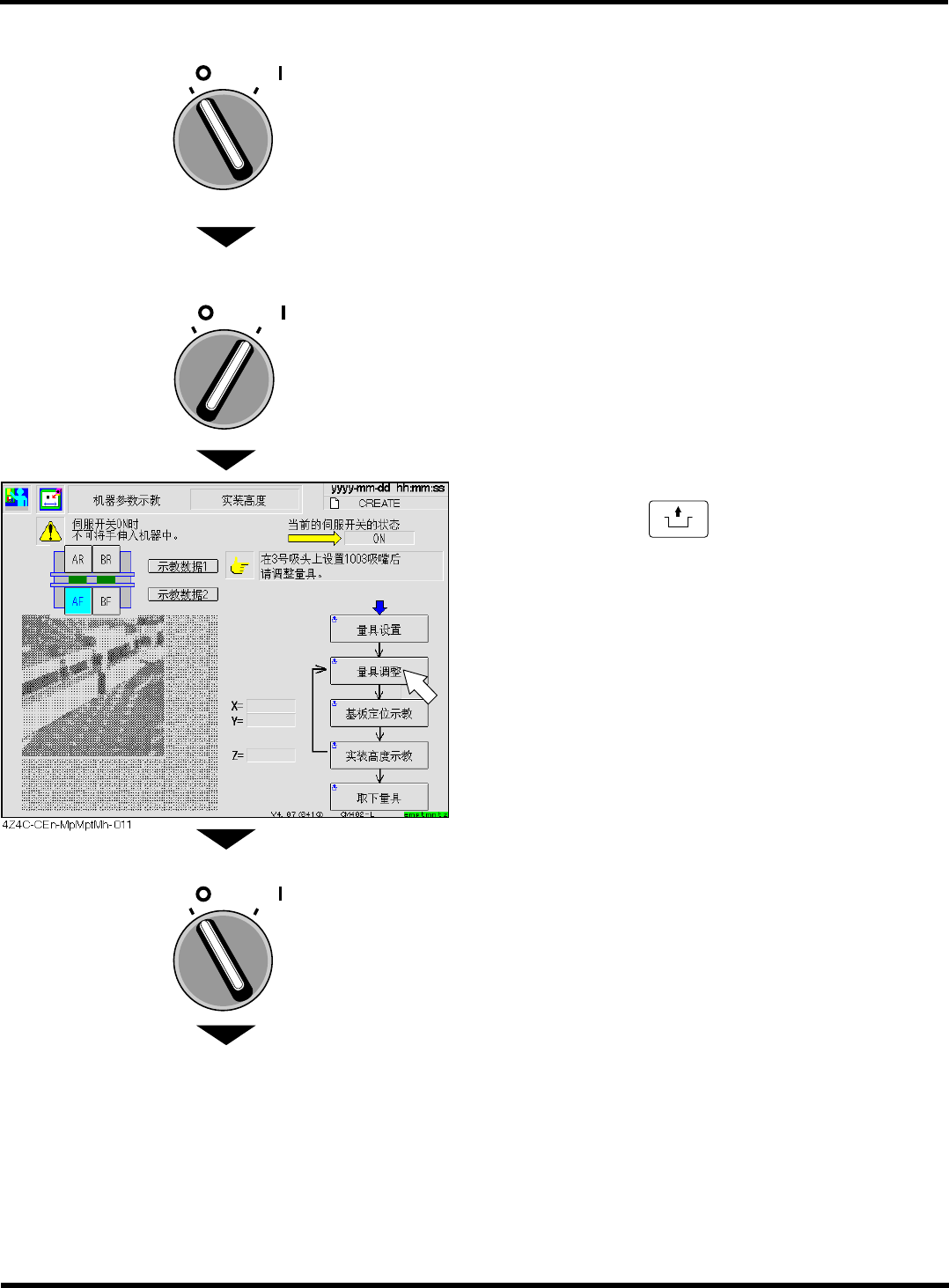

4.
将伺服开关置于 OFF 状态。
5.
打开安全盖
6.
将吸嘴(130 号)安装在吸嘴位置 3 号上。
∗
多功能吸头时是 1003 号
7.
关闭安全盖。
8.
将伺服开关置于 ON 状态。
9.
按操作面板的
UNLOCK
+ [量具调整]键。
•
吸头退避，第 2 实装位置的基板止动器将处于
ON 状态。
10.
将伺服开关置于 OFF 状态。
11.
打开安全盖
下一页
OFF ( )
ON ( )
SERVO
OFF ( )
ON ( )
SERVO
OFF ( )
ON ( )
SERVO
4Z4C-C-MMA02-A02-01
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-53

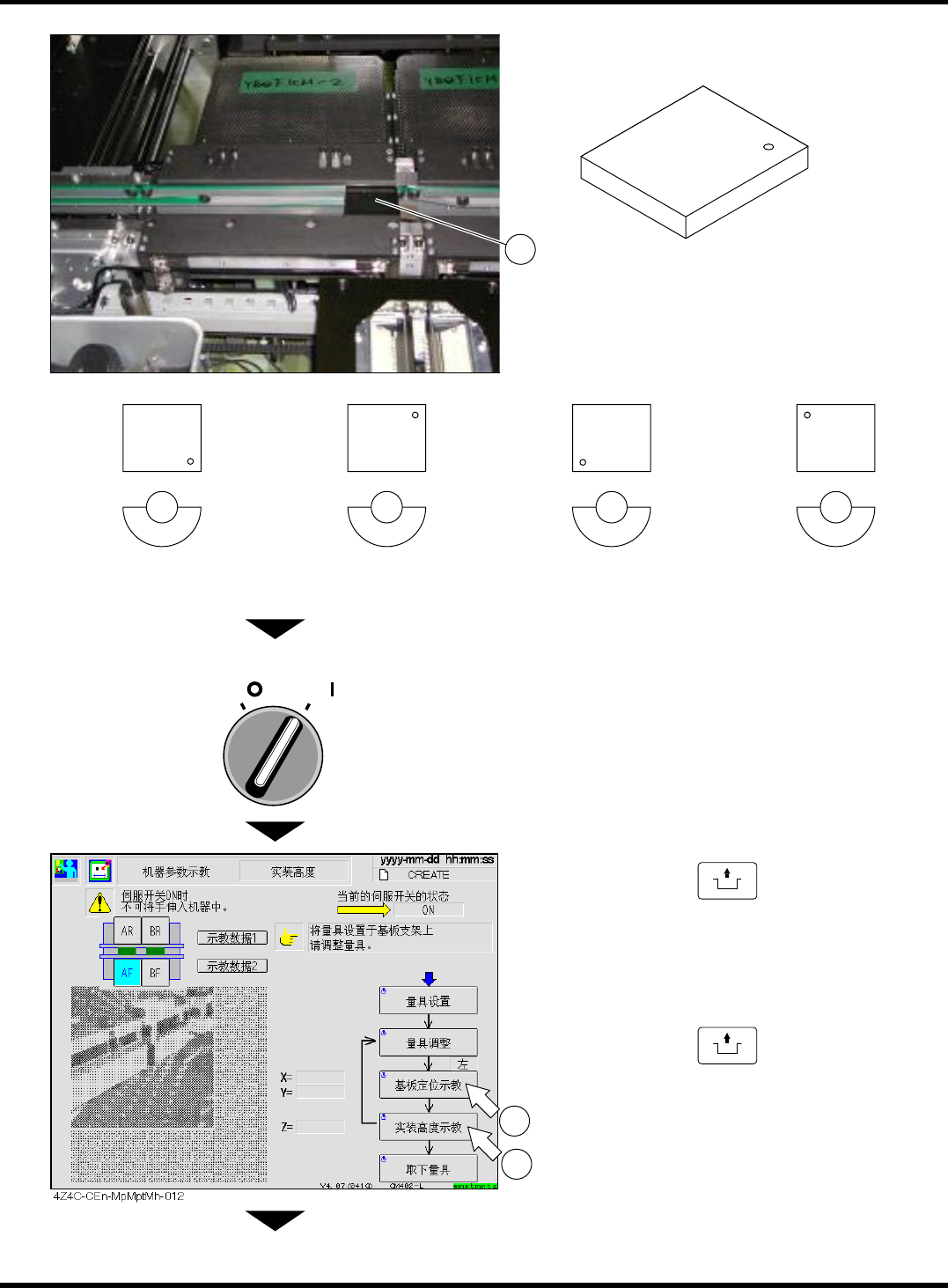

12.
将实装高度量具
置于第 2 实装位置上。
•
请将量具孔置于下图位置上。
4Z4C-428C
4Z4C-429C
4Z4C-430C
4Z4C-431C
自左到右，外侧基准 自左到右，内侧基准 自右到左，外侧基准 自右到左，内侧基准
13.
关闭安全盖。
14.
将伺服开关置于 ON 状态。
15.
按操作面板的
UNLOCK
+ [基板定位示教]
键。
•
进行示教操作。
16.
按操作面板的
UNLOCK
+
[实装高度示
教]。
•
进行示教操作。
下一页
OFF ( )
ON ( )
SERVO
4Z4C-429P
1
4Z4C-427C
4Z4C-C-MMA02-A02-01
