CM402
维修手册
2.2 机器参数的示教步骤
Page 2-55

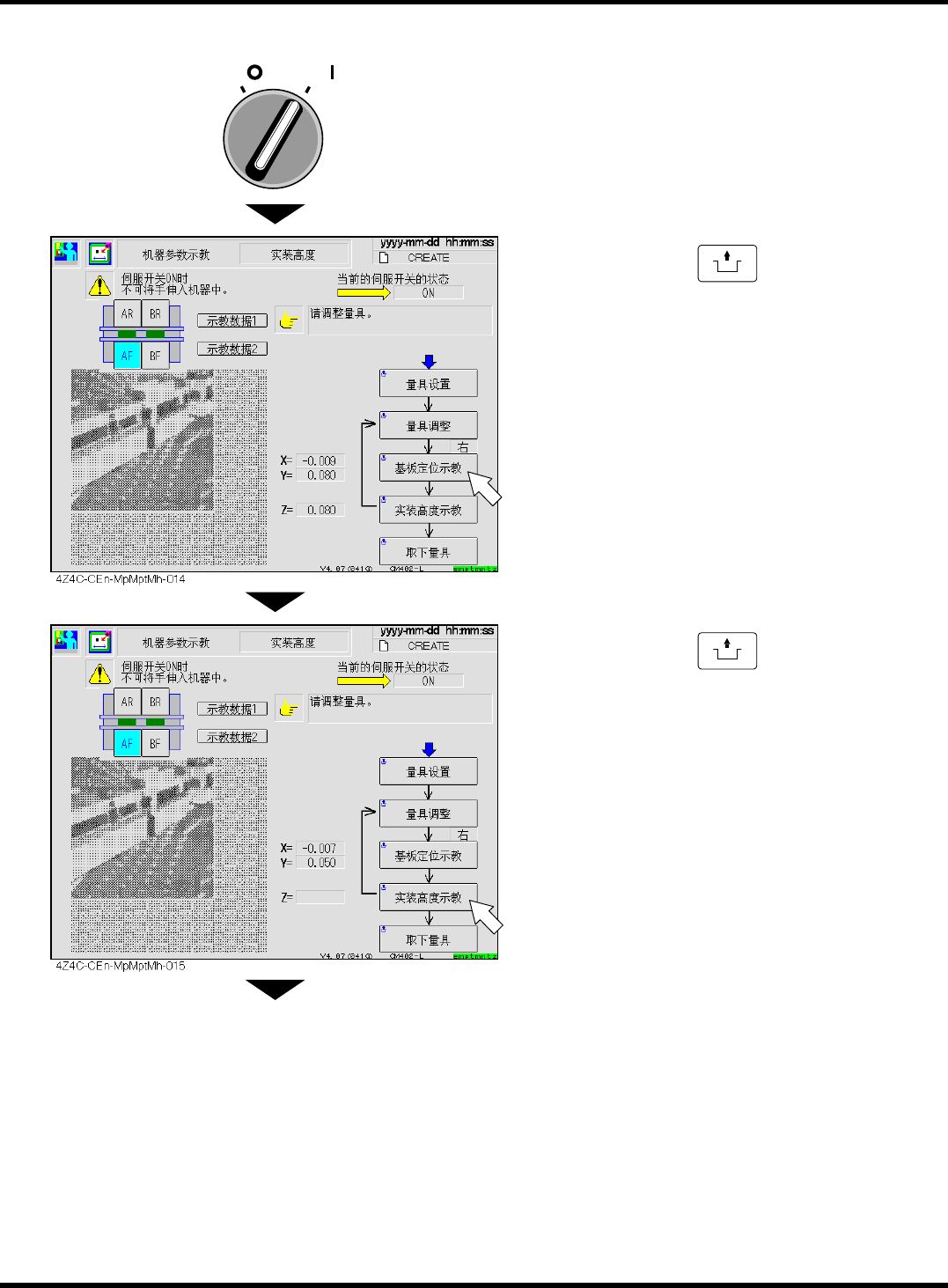

21.
关闭安全盖。
22.
将伺服开关置于 ON 状态。
23.
按操作面板的
UNLOCK
+ [基板定位示教]
键。
•
进行示教操作。
24.
按操作面板的
UNLOCK
+ [实装高度示教]
键。
•
进行示教操作。
下一页
OFF ( )
ON ( )
SERVO
4Z4C-C-MMA02-A02-01
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-56

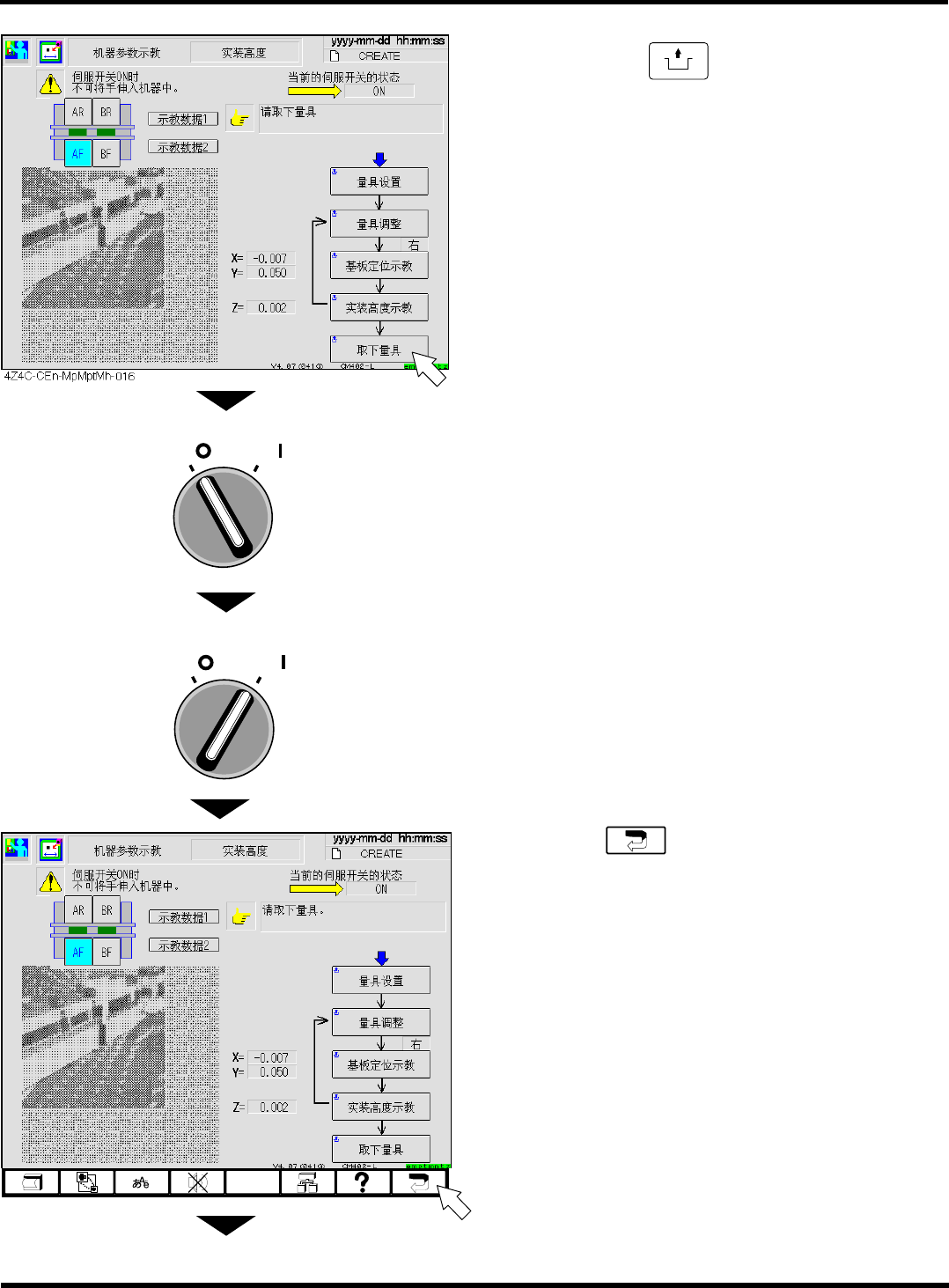

25.
按操作面板的
UNLOCK
+ [卸下夹具]键。
26.
将伺服开关置于 OFF 状态。
27.
打开安全盖。
28.
拆卸吸嘴和实装高度量具。
29.
关闭安全盖。
30.
将伺服开关置于 ON 状态。
∗
重复步骤 2. ~ 29.的操作，在其它工作台上也要
进行同样的操作
31.
按功能键 。
下一页
OFF ( )
ON ( )
SERVO
4Z4C-CEn-MpMptMh-017
OFF ( )
ON ( )
SERVO
4Z4C-C-MMA02-A02-01
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-57
32.
按操作面板的
UNLOCK
+
[执行]键。
∗
吸头移向原点位置。
