CM402 维修手册 2.2 机器参 数的示教步骤 Page 2-61 20. 关闭安全盖。 21. 将伺服开关置于 ON 状态。 ∗ 重复步骤 2. ~ 21. 的 操作， 在其它工作台 上也要 进行同样的操作 。 22. 按功能键 。 23. 按操作面板的 UNLOCK + [ 执行 ] 键。 ∗ 吸头移向原点位 置。 OFF ( ) ON ( ) S E RVO 4Z4C-C En-MpMptXpc-005 4Z4C-C -MMA…
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-60
13.
关闭安全盖。
14.
将伺服开关置于 ON 状态。
15.
按操作面板的
UNLOCK
+ [面补正示教]键。
∗
先进行前侧示教，接着进行后侧的示教。
16.
按操作面板的
UNLOCK
+ [卸下夹具]键。
17.
将伺服开关置于 OFF 状态。
18.
打开安全盖。
19.
将量具拆下。
下一页
OFF ( )
ON ( )
SERVO
OFF ( )
ON ( )
SERVO
4Z4C-C-MMA02-A02-00
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-61
20.
关闭安全盖。
21.
将伺服开关置于 ON 状态。
∗
重复步骤 2. ~ 21.的操作，在其它工作台上也要
进行同样的操作。
22.

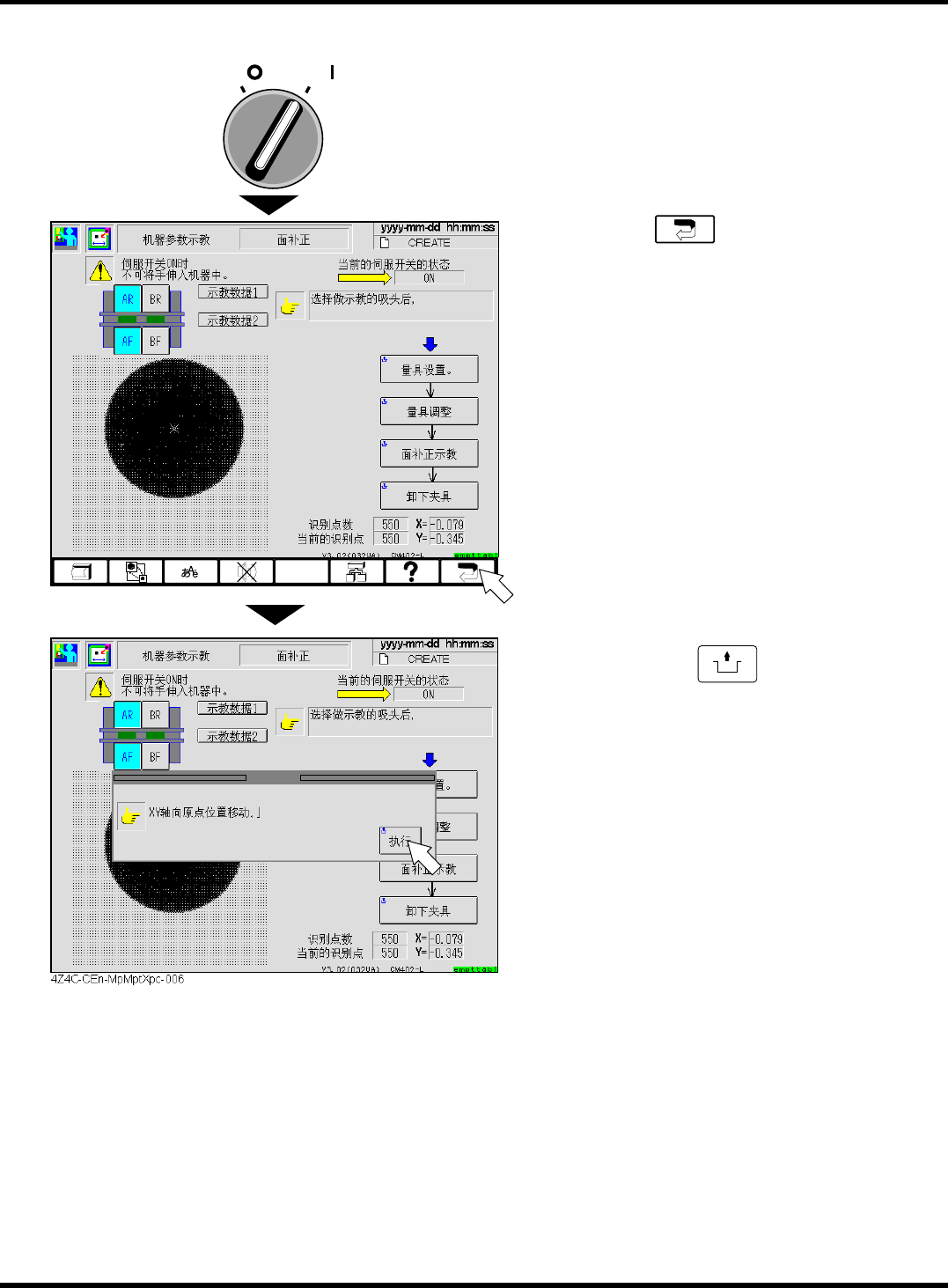

按功能键 。
23.
按操作面板的
UNLOCK
+ [执行]键。
∗
吸头移向原点位置。
OFF ( )
ON ( )
SERVO
4Z4C-CEn-MpMptXpc-005
4Z4C-C-MMA02-A02-00
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-62
2.
2.2.7
吸着位置
吸着位置吸着位置
吸着位置
使用工具 吸着位置量具 需要时间 3分钟
前期准备
∗
在进行吸着位置示教前，请确认偏振光板没有安装在吸头照相机上。
1.

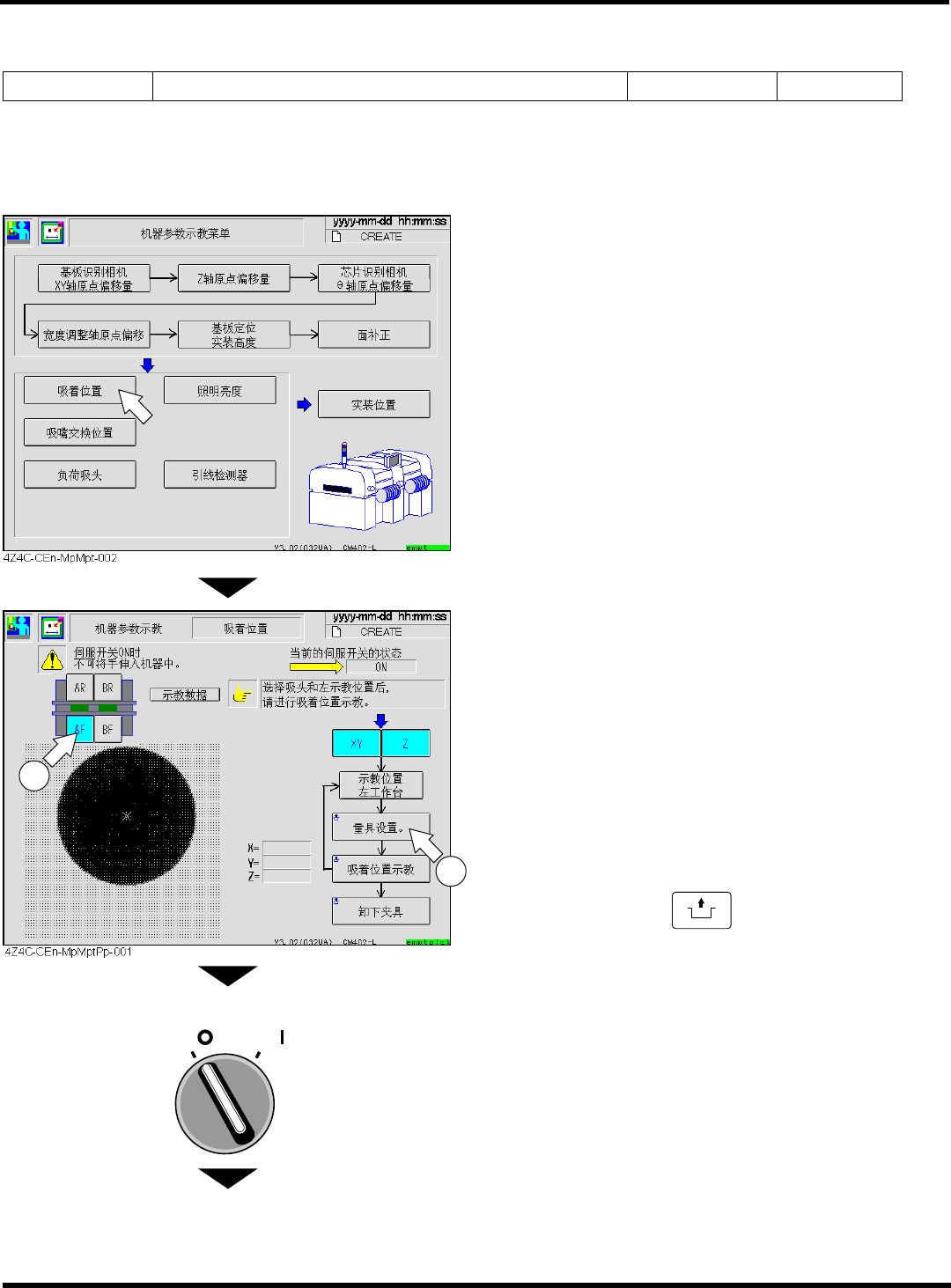

按[吸着位置]键。
2.
选择示教工作台。
•
此时，请确认是否已选择好‘XY’和‘Z’(反转表示)
工作台。
3.
确认是否处于‘左工作台示教位置’状态。
•
当处在‘右工作台示教位置’时，按一下按钮就会
回到‘左工作台示教位置’。
4.
按操作面板上的
UNLOCK
+ [量具设置]键。
5.
将伺服开关置于 OFF 状态。
6.
打开安全盖。
下一页
2
1
OFF ( )
ON ( )
SERVO
4Z4C-C-MMA02-A03-01
