CM402机器参数 - 第67页

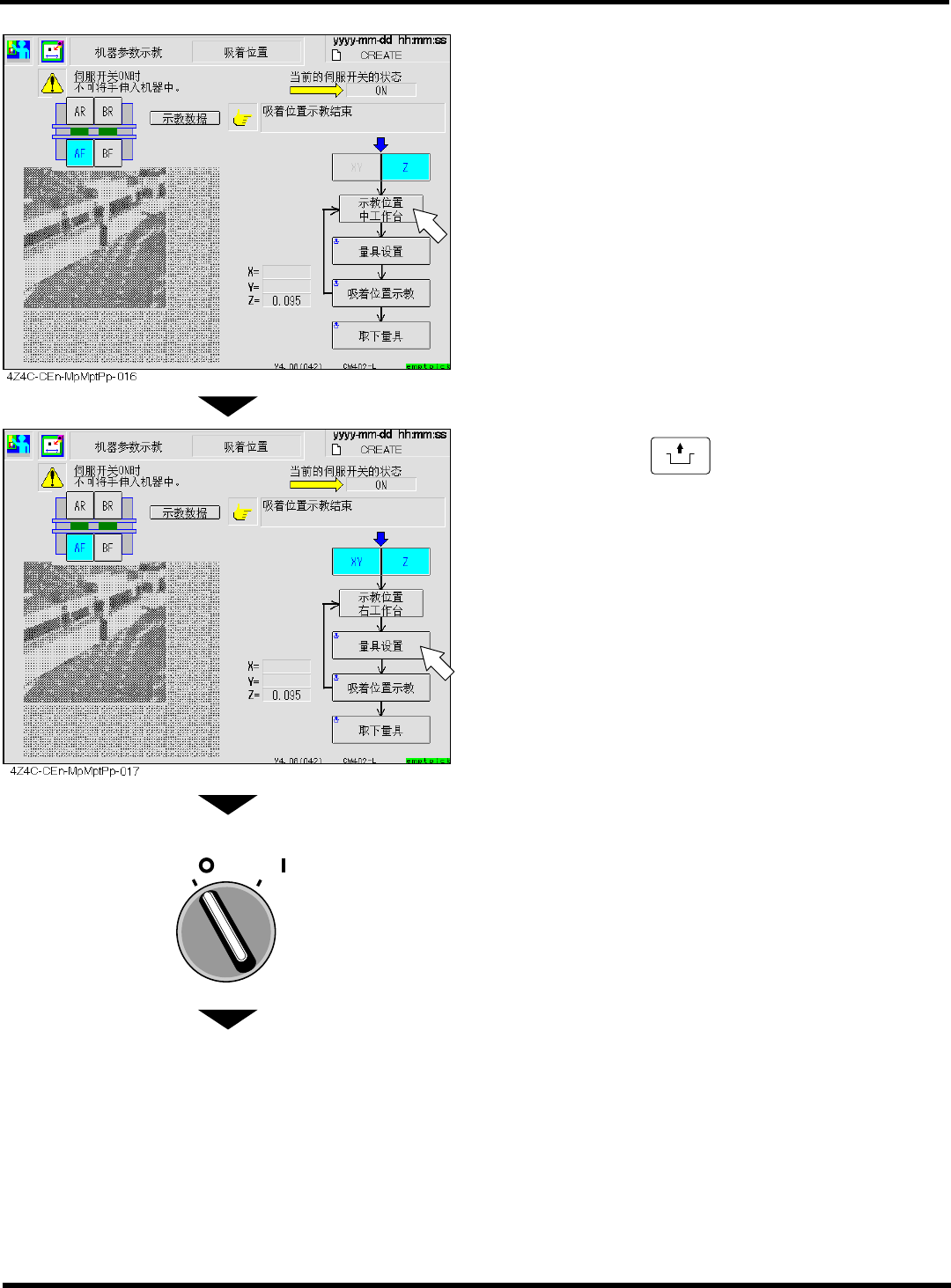

CM402 维修手册 2.2 机器参 数的示教步骤 Page 2-67 24. 把吸着位置量具 移动到所选的工作台 右端 27 号插槽上。 25. 关闭安全盖。 26. 将伺服开关置于 ON 状态。 27. 按操作面板上的 UNLOCK + [ 吸着位置示 教 ] 键。 下一页 OFF ( ) ON ( ) S E RVO 4Z4C-433P 1 4Z4C-C -MMA02-A0 3-01
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-66

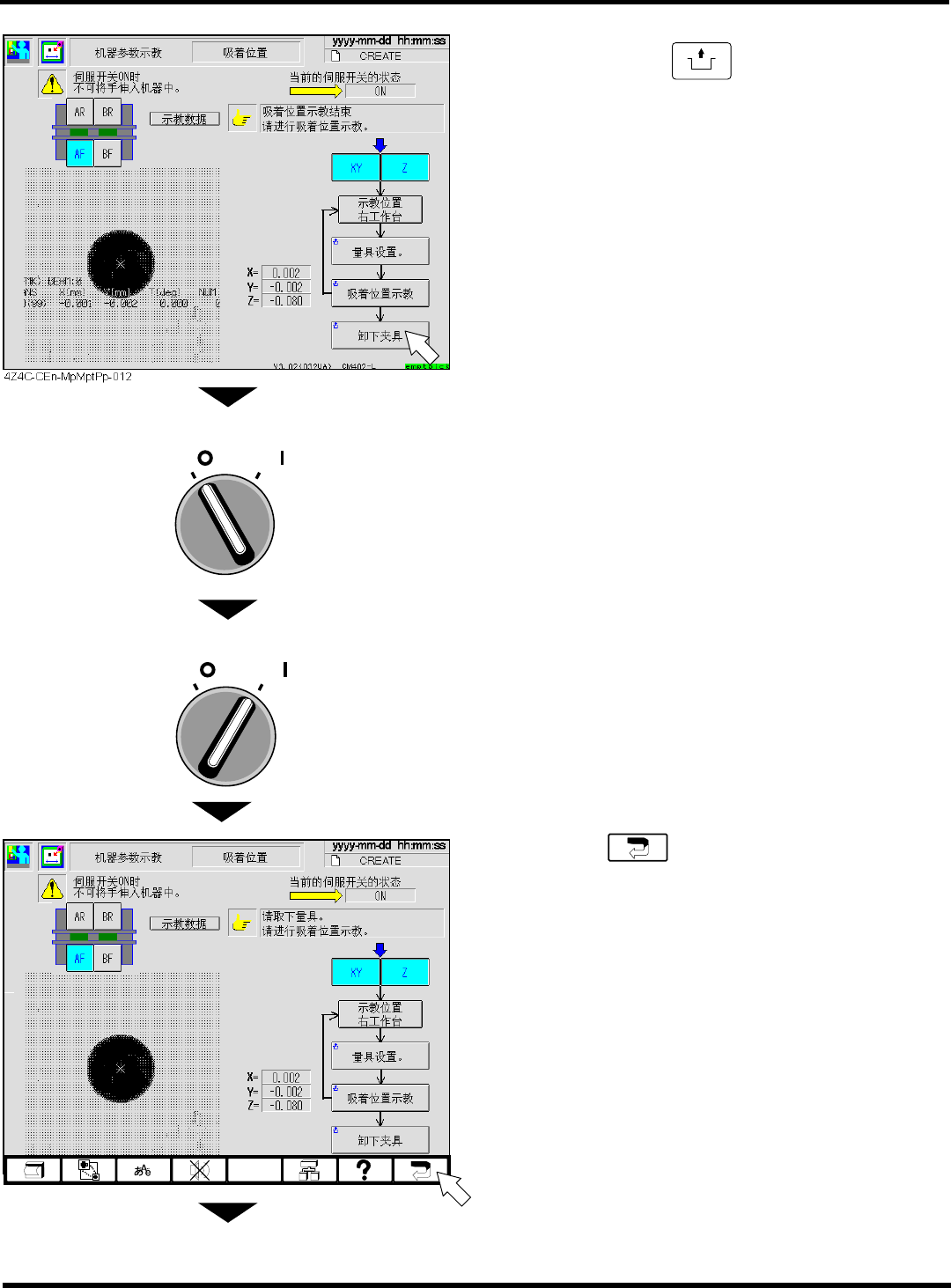

20.
按[示教位置中工作台]。
21.
按操作面板的
UNLOCK
+
[量具设置]。
22.
将伺服开关置于 OFF。
23.
打开安全盖。
下一页
表示が‘ティ－チ位置右テ－ブル’に切り替わります。
4Z4C-C-MMA02-A03-01
OFF ( )
ON ( )
SERVO
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-67
24.
把吸着位置量具
移动到所选的工作台
右端 27 号插槽上。
25.
关闭安全盖。
26.
将伺服开关置于 ON 状态。
27.
按操作面板上的
UNLOCK
+ [吸着位置示
教]键。
下一页
OFF ( )
ON ( )
SERVO
4Z4C-433P
1
4Z4C-C-MMA02-A03-01
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-68
28.
按操作面板上的
UNLOCK
+ [卸下夹具]
键。
29.
将伺服开关置于 OFF 状态。
30.
打开安全盖。
31.
卸下夹具。
32.
关闭安全盖。
33.
将伺服开关置于 ON 状态。
∗
重复步骤 2. ~ 33.的操作，在其它工作台上也要
进行同样的操作。
34.
按功能键 。
下一页
OFF ( )
ON ( )
SERVO
OFF ( )
ON ( )
SERVO
4Z4C-C-MMA02-A03-01
4Z4C-CEn-MpMptPp-013
