CM402 维修手册 2.2 机器参 数的示教步骤 Page 2-69 35. 按操作面板上的 UNLOCK + [ 执行 ] 键。 ∗ 吸头将移到原点 位置上。 4Z4C-C -MMA02-A0 3-01
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-68
28.
按操作面板上的
UNLOCK
+ [卸下夹具]
键。
29.
将伺服开关置于 OFF 状态。
30.
打开安全盖。
31.
卸下夹具。
32.
关闭安全盖。
33.
将伺服开关置于 ON 状态。
∗
重复步骤 2. ~ 33.的操作，在其它工作台上也要
进行同样的操作。
34.
按功能键 。
下一页
OFF ( )
ON ( )
SERVO
OFF ( )
ON ( )
SERVO
4Z4C-C-MMA02-A03-01
4Z4C-CEn-MpMptPp-013
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-69

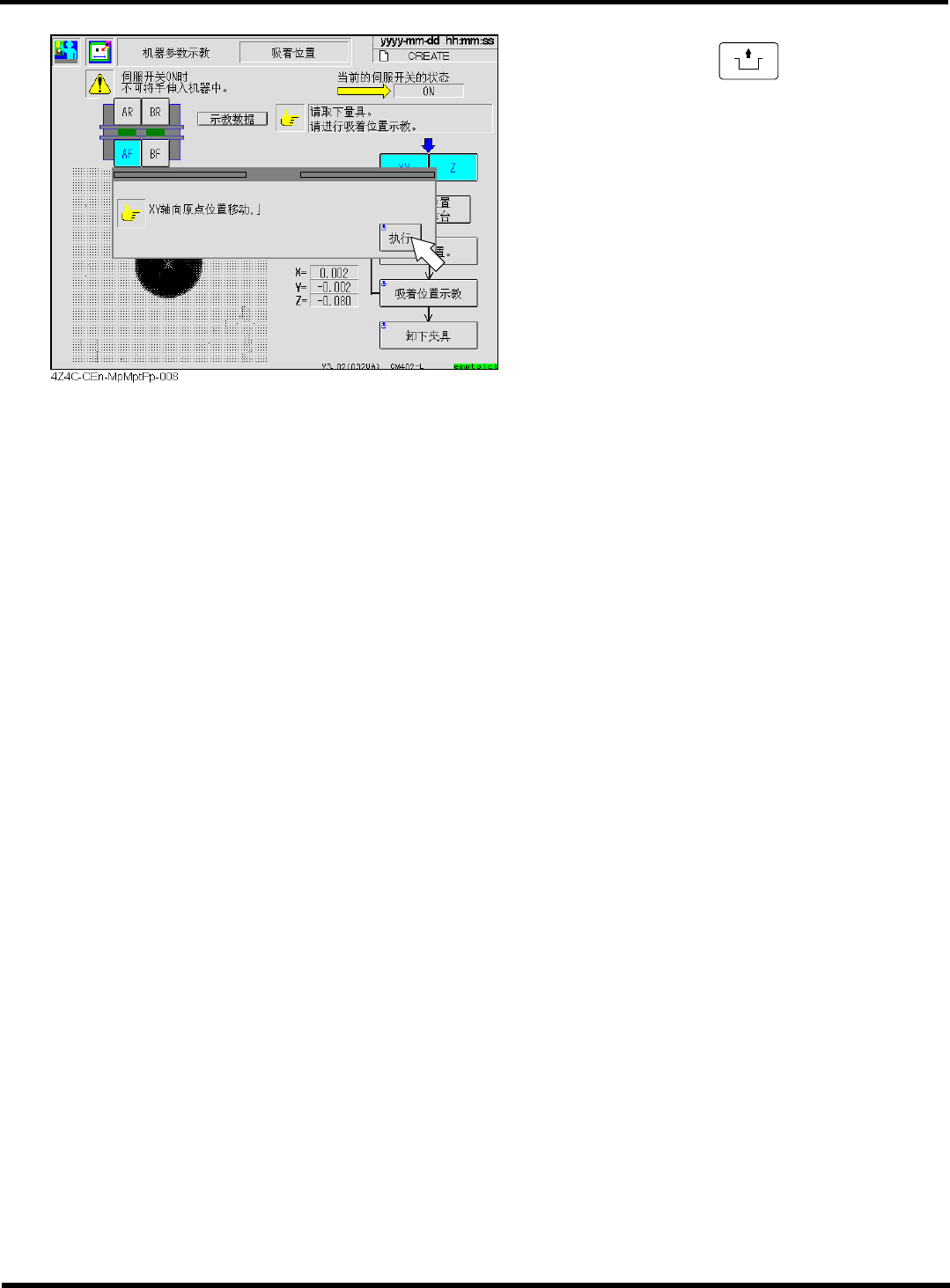

35.
按操作面板上的
UNLOCK
+ [执行]键。
∗
吸头将移到原点位置上。
4Z4C-C-MMA02-A03-01
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-70

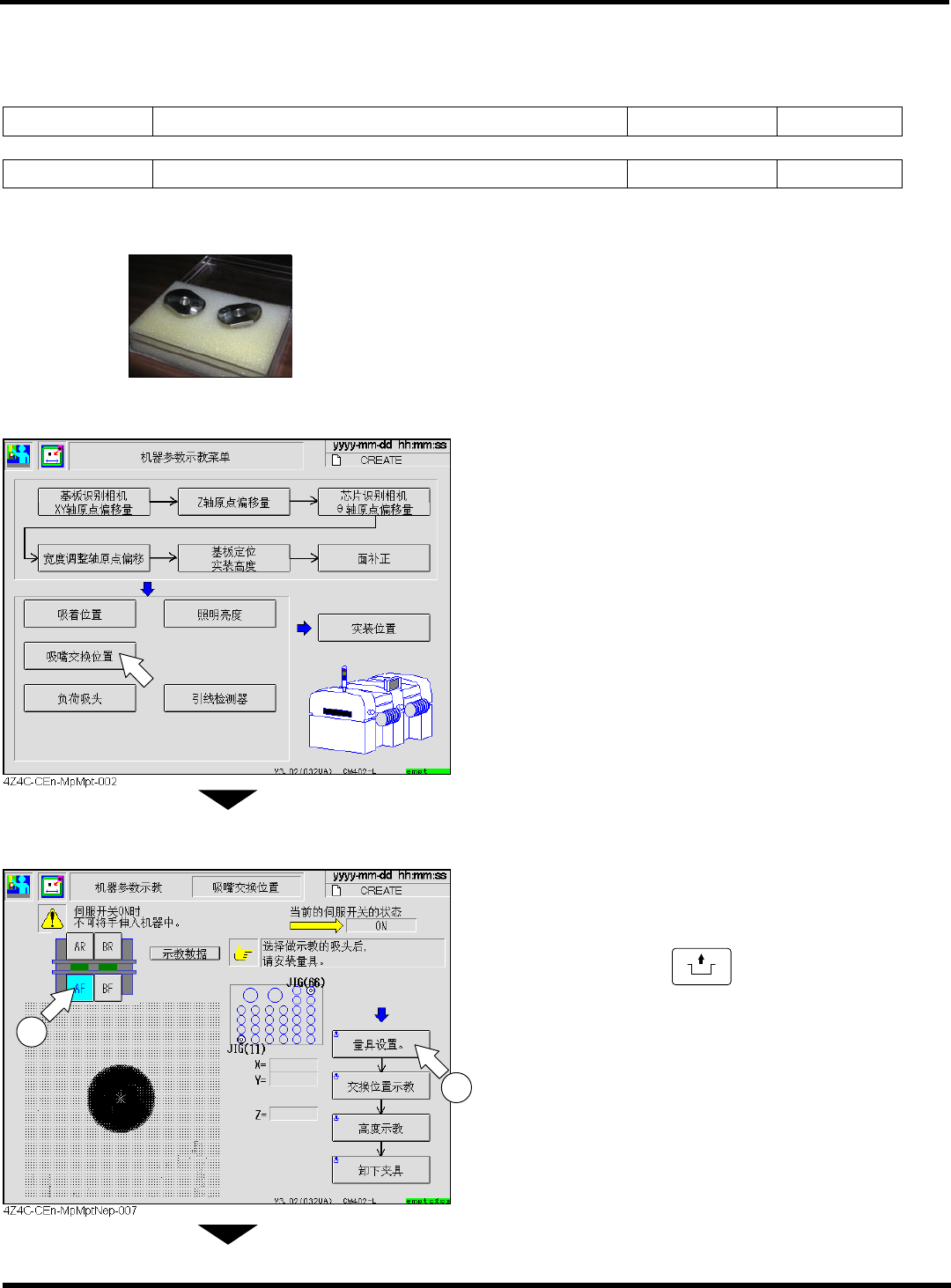

2.2.8
吸嘴交换位置
吸嘴交换位置吸嘴交换位置
吸嘴交换位置
高速吸头 (8 个吸嘴)
使用工具 130 号吸嘴·吸嘴交换器位置上的量具 需要时间 4分钟
多功能吸头 (3 个吸嘴)
使用工具 1003 号吸嘴·吸嘴交换器位置上的量具 (FM-0727) 需要时间 4分钟
前期准备
测定吸嘴交换器位置的量具
∗
在进行吸嘴交换位置示教前，请确认偏振光板没有安装在吸头照相机上。
1.
按[吸嘴交换位置]键。
∗
以下画面是高速吸头时操作步骤的例示。多功能吸头的操作步骤也与此一样。
2.
选择示教工作台。
3.
按操作面板上的
UNLOCK
+ [量具设置]键。
下一页
4Z4C-436P
2
1
4Z4C-C-MMA02-A03-01
