CM402 维修手册 2.2 机器参数的 示教步骤 Page 2-76 2.2. 10 负荷吸头 负荷吸头 负荷吸头 负荷吸头 只限多功能吸头 (3 个吸嘴 ) 使用工具 1003 号吸嘴 负荷测定量具 需要时间 15 分钟 前期准备 1. 按 [ 负荷吸头 ] 键。 2. 选择示教工作台。 3. 按操作面板上的 UNLOCK + [ 量具设置 ] 键。 4. 将伺服开关置于 OF F 状态。 5. 打开安全盖。 下一页 2…
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-75

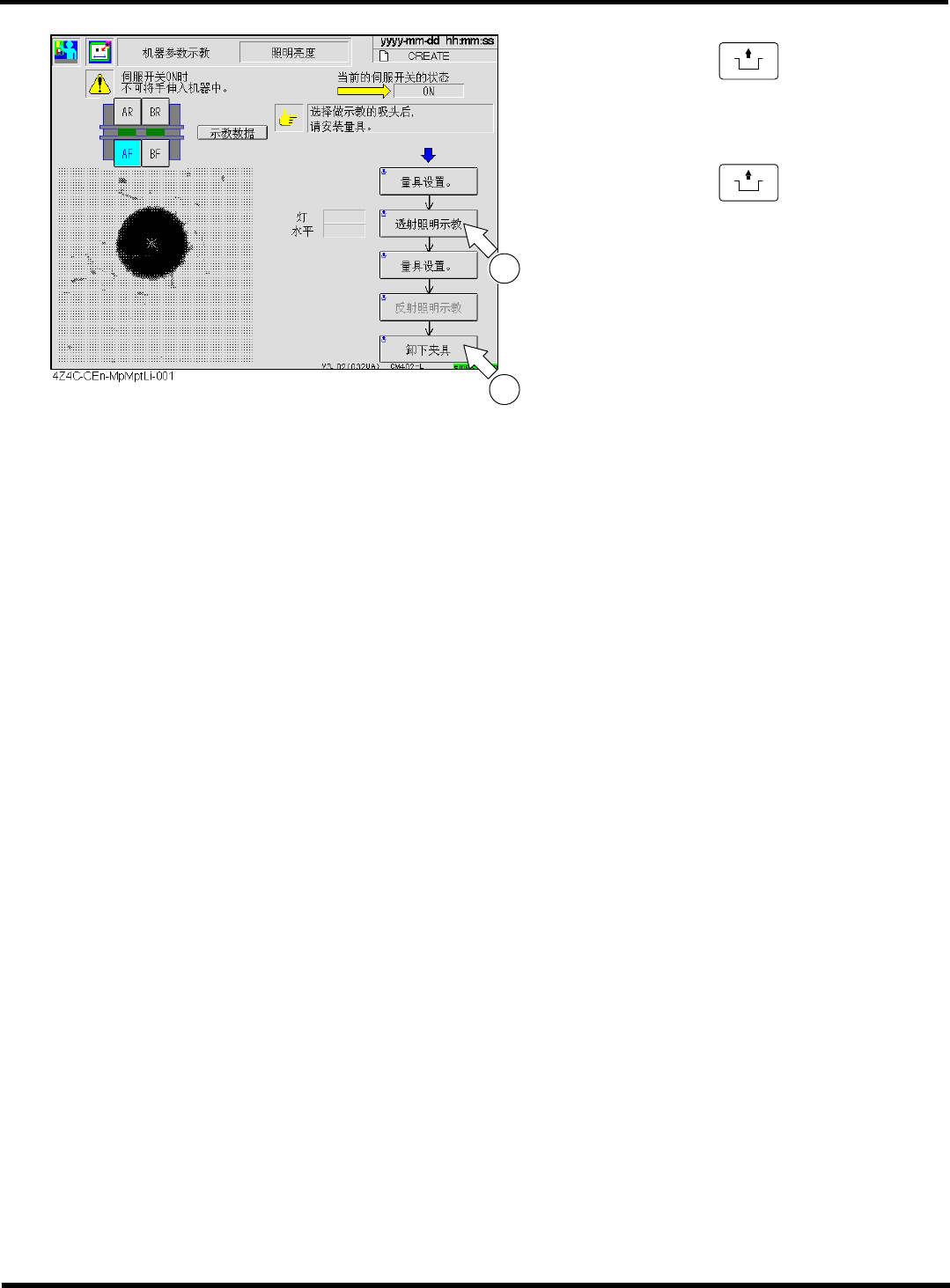

4.
按操作面板上的
UNLOCK
+ [透射照明示
教]键。
5.
按操作面板上的
UNLOCK
+ [卸下夹具]键。
∗
重复步骤 2. ~ 5.的操作，在其它工作台上也要
进行同样的操作。
1
2
4Z4C-C-MMA02-A03-01
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-76

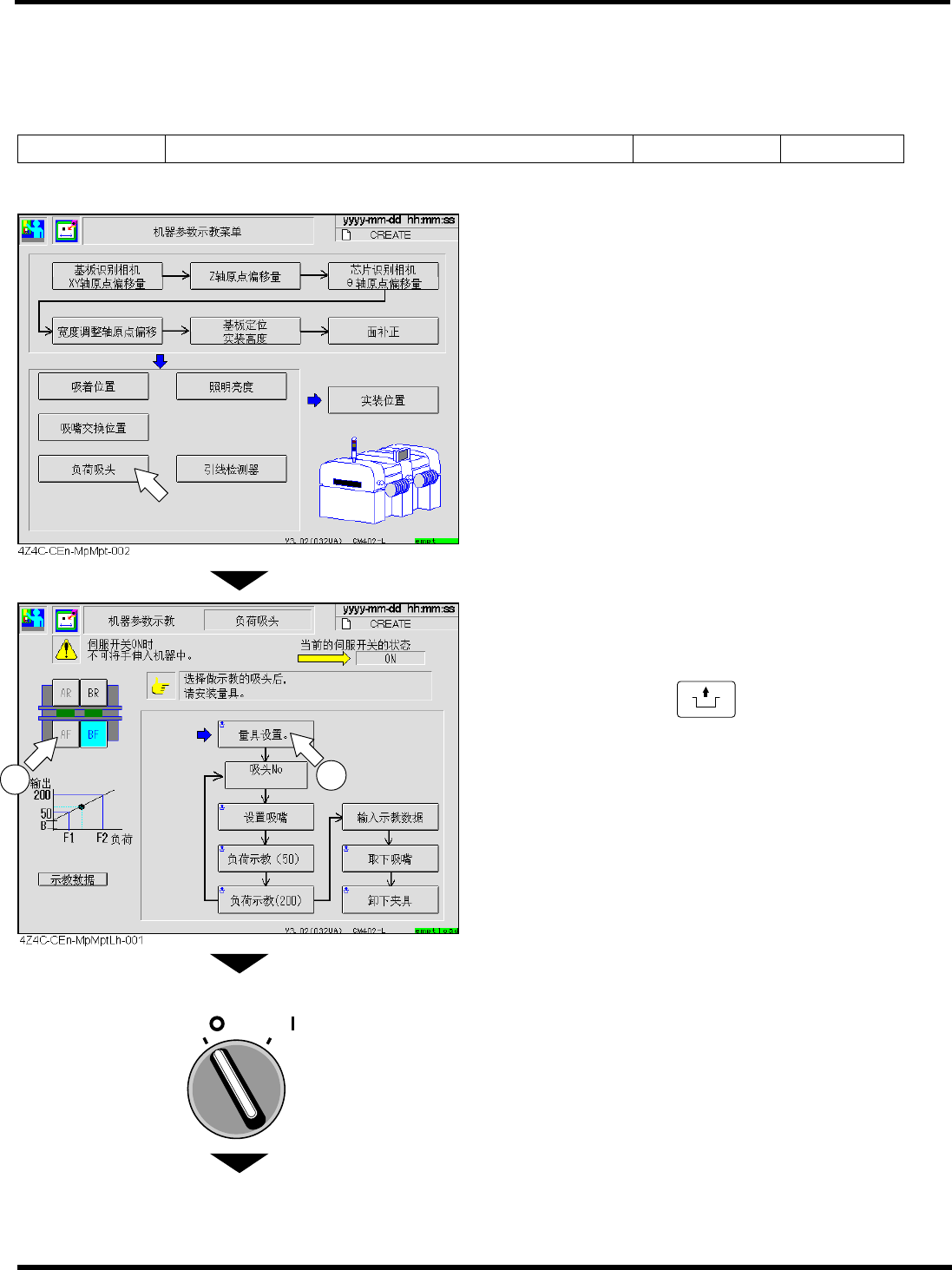

2.2.10
负荷吸头
负荷吸头负荷吸头
负荷吸头
只限多功能吸头
(3
个吸嘴
)
使用工具 1003 号吸嘴
负荷测定量具 需要时间 15 分钟
前期准备
1.
按[负荷吸头]键。
2.
选择示教工作台。
3.
按操作面板上的
UNLOCK
+ [量具设置]键。
4.
将伺服开关置于 OFF 状态。
5.
打开安全盖。
下一页
2
1
OFF ( )
ON ( )
SERVO
4Z4C-C-MMA02-A03-01
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-77

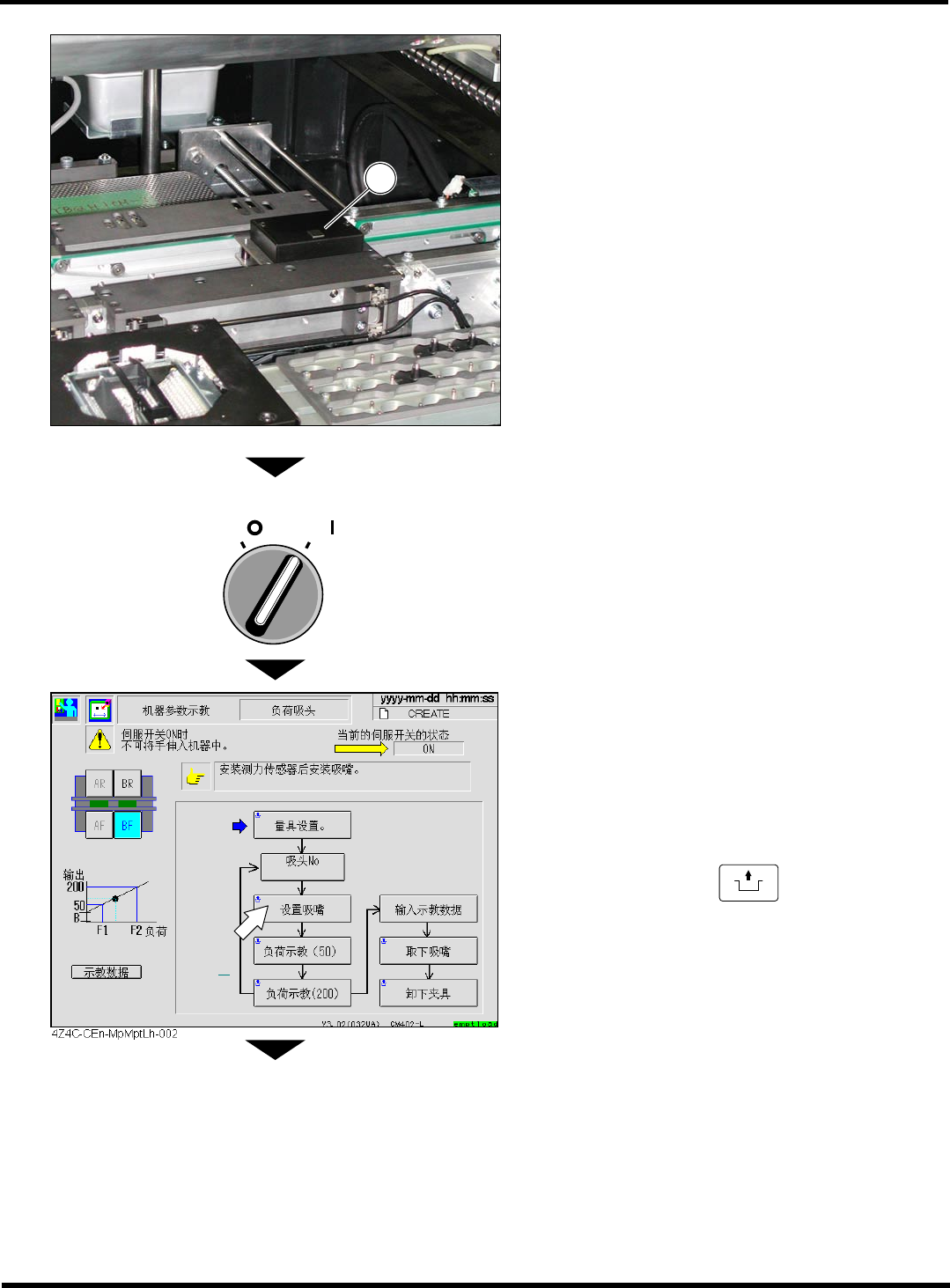

6.
将量具
安装在实装工作台上。
7.
关闭安全盖。
8.
将伺服开关置于 ON 状态。
9.
确认‘吸头 No’的显示是否已变为示教吸头
的号码。
要转换显示状态时，请击点按钮一直到吸头 No
显示出想要的号码。
10.
按操作面板上的
UNLOCK
+ [设置吸嘴]键。
下一页
OFF ( )
ON ( )
SERVO
4Z4C-462P
1
4Z4C-C-MMA02-A03-01
