CM402 维修手册 2.2 机器参 数的示教步骤 Page 2-83 2.2. 11 引线检测器 引线检测器 引线检测器 引线检测器 只适用于多功能 吸头 (3 个吸嘴 ) 使用工具 引线检测器量具 需要时间 5 分钟 前期准备 引线检测器量具 1. 按 [ 引线检测器 ] 键。 2. 选择示教工作台。 3. 按操作面板上的 UNLOCK + [ 量具设置 ] 键。 下一页 4Z4C-435P 2 1 4Z4C-C -MMA0…
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-82

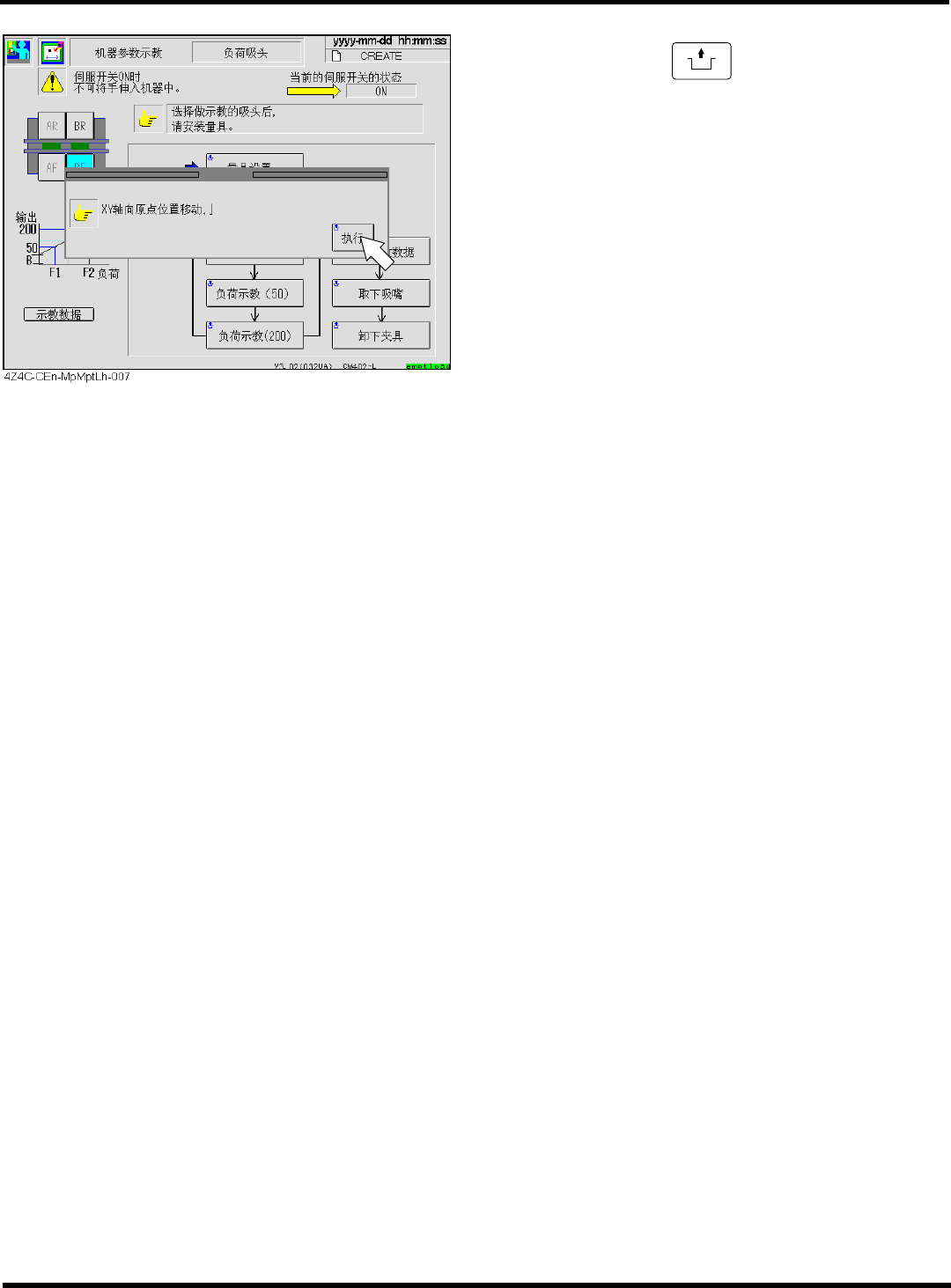

39.
按操作面板上的
UNLOCK
+ [执行]键。
∗
吸头将移动到原点位置上。
4Z4C-C-MMA02-A03-01
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-83
2.2.11
引线检测器
引线检测器引线检测器
引线检测器
只适用于多功能吸头
(3
个吸嘴
)
使用工具 引线检测器量具 需要时间 5分钟
前期准备
引线检测器量具

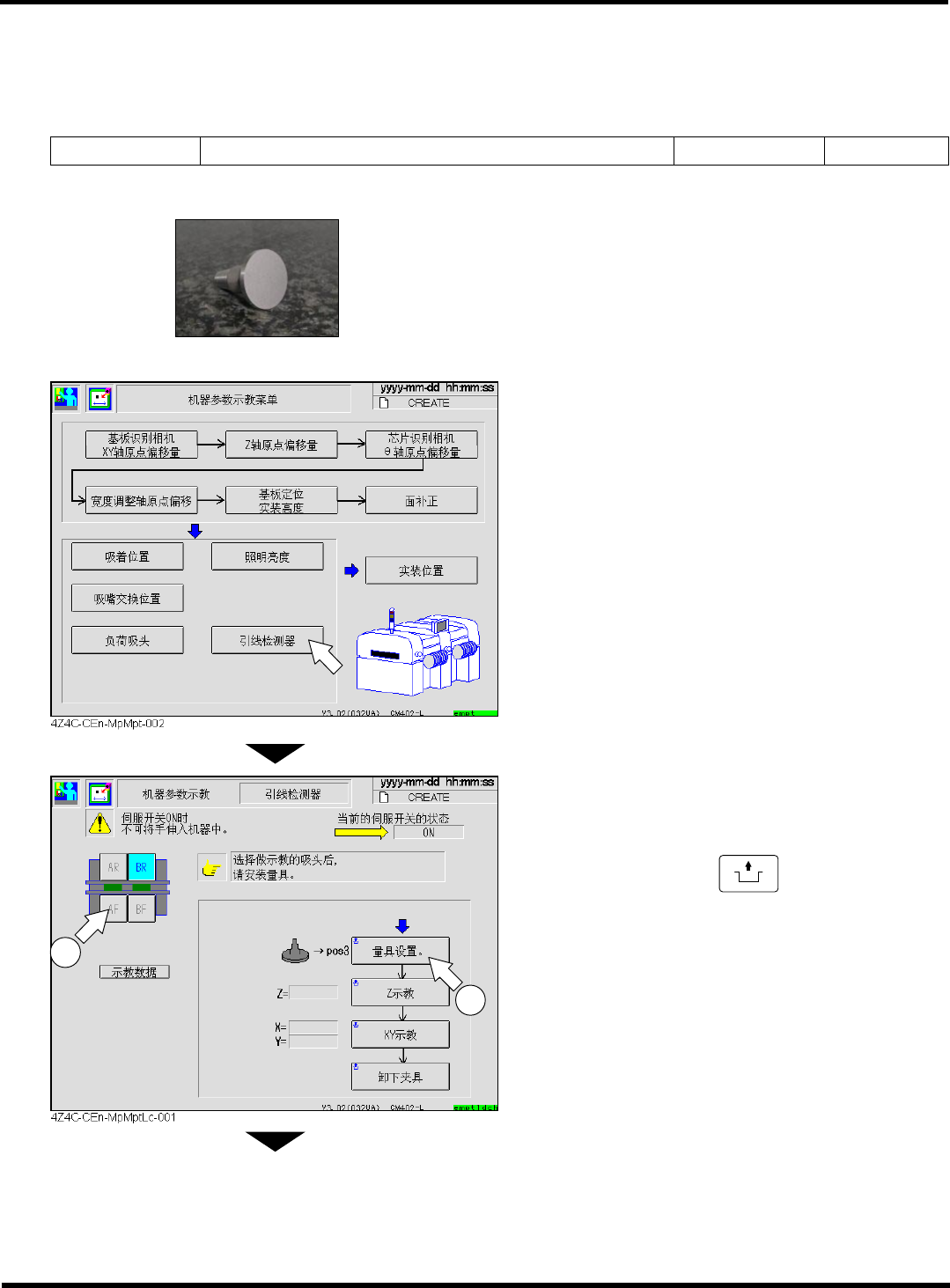

1.
按[引线检测器]键。
2.
选择示教工作台。
3.
按操作面板上的
UNLOCK
+ [量具设置]键。
下一页
4Z4C-435P
2
1
4Z4C-C-MMA02-A03-01
CM402
维修手册
2.2 机器参数的示教步骤
Page 2-84
4.
将伺服开关置于 OFF 状态。
5.
打开安全盖。
6.
将量具安装在 3 号吸头上。
7.
关闭安全盖。
8.
将伺服开关置于 ON 状态。
9.
按操作面板上的
UNLOCK
+ [Z 示教]键。
10.
按操作面板上的
UNLOCK
+ [XY 示教]键。
下一页
OFF ( )
ON ( )
SERVO
OFF ( )
ON ( )
SERVO
4Z4C-C-MMA02-A03-01
