SP60P-M Mechanical 20120628 - 第82页
9-B ユニバーサルマスクホルダ(M) Univer sal Mask Holder (M) パーツレイアウト Kit N o . キット品 番 Kit N am e キット名称 KXFX 039J A00 ｾｸｼｮﾝNo. PARTS LAYOUT Section No. - - M63 ( KKXFX039JA00-06-2 )
Ref
No.
Remarks
R
1
Q'ty
9-A

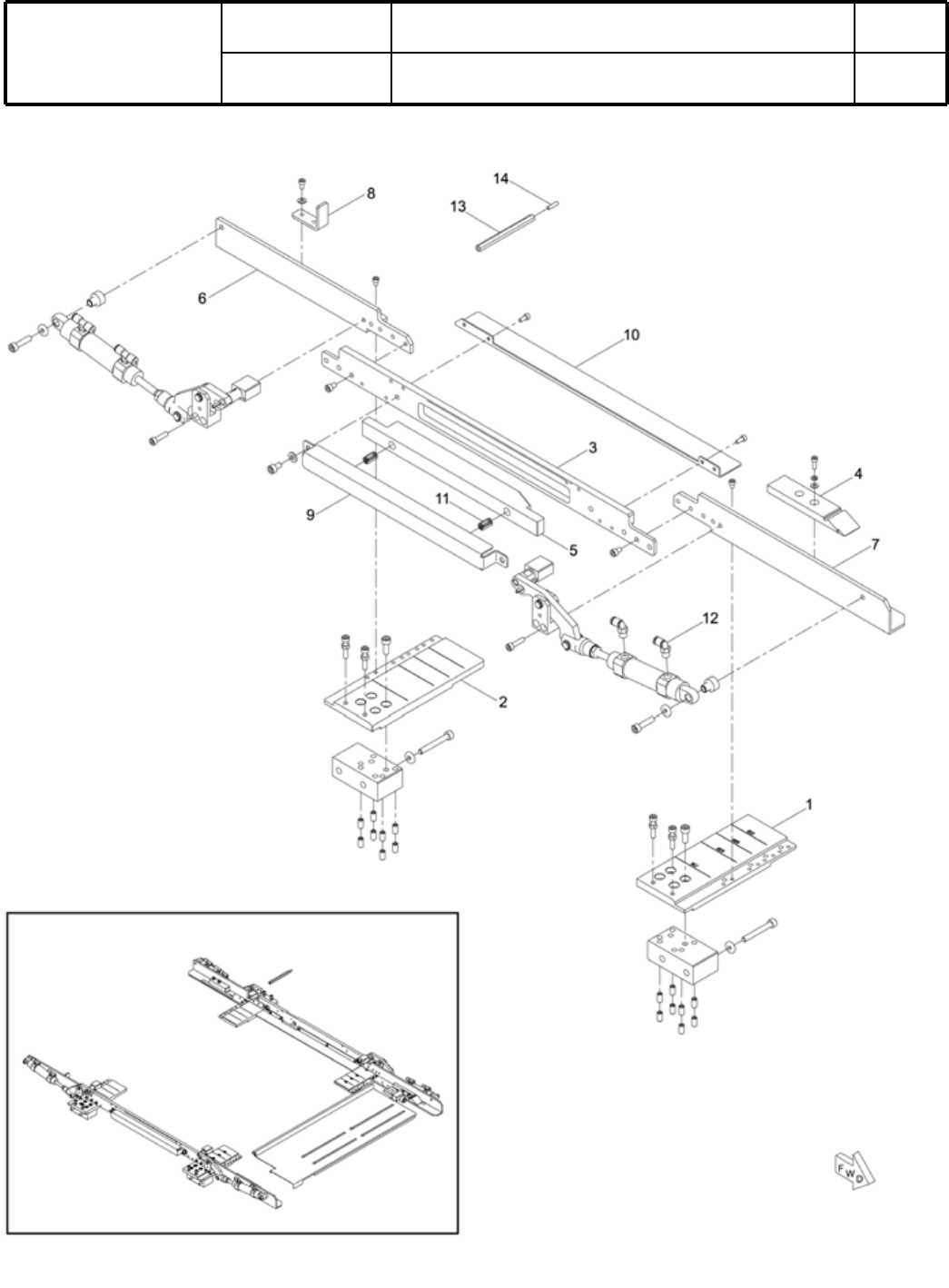

ユニバーサルマスクホルダ(M)
Universal Mask Holder (M)
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
KXFX039JA00
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
BRACKET
1
1 KXFB0312A01
BRACKET
1
2 KXFB0313B00
GUIDE
1
3 KXFB0ARQB00
BLOCK
1
4 N210022813AA
BOLT
1
5 N610013348AA
PLATE
1
6 KXFB06X0A00
GUIDE
1
7 KXFB013CB00
STOPPER
1
8 N210022814AA
COLLAR
4
9 KXFB0ER6A00
BLOCK
4
10 KXFB04CKA00
LEVER
2
11 KXFB013JA00
LEVER
2
12 KXFB013KA00
SHAFT
4
13 KXFB02YQA00
BLOCK
4
14 KXFB04MFA00
BRACKET
2
15 KXFB023AA00
BRACKET
2
16 KXFB023BA00
GUIDE
1
17 N210048541AA
GUIDE
1
18 KXFB0EREA00
GUIDE
1
19 KXFB0ERBA00
SENSOR
1
20 KXF098LAA00
A
PM2-LF10-C1
ROLLER
2
21 KXF0DY2SA00 BCHA15
PIN
2
22 KXF02XVAA00 MS3-10
BOLT
1
23 KXF09XSAA00 MSB6-10
PIN
2
24 KXF02Y0AA00 MS3-20
SCREW
32
25 N510018449AA
Hexagon socket set screw Flat point M6X12-45H A2J
CYLINDER
1
26 KXF0E40LA00 CDM2C20-25-C73S
CYLINDER
3
27 KXF0E40MA00 CM2C20-25
JOINT
4
28 KXF0DY2TA00 Y-020B
PIN
4
29 KXF05RQAA00 CDP-1
JOINT
6
30 KXF0DWT7A00 KJT04-01S
C-RING
4
31 KXF04D1AA00 STW-8
WASHER
8
32 KXF0B6AAA00 WSSB14-6-3
PIN
2
33 KXF0DY2VA00
S
JPDA3-5
PIN
4
34 KXF052KAA00 SPP3-32
BOLT
1
35 N510017747AA
Hexagon head bolt Best class M5X25-6g 4T A2J (Trivalent)
WASHER
4
36 KXF0B6AAA00 WSSB14-6-3
M62
-
-
( KKXFX039JA00-06-1 )
9-B
ユニバーサルマスクホルダ(M)
Universal Mask Holder (M)
パーツレイアウト
Kit N
o
.
キット品
番
Kit Name
キット名称
KXFX039JA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
M63
( KKXFX039JA00-06-2 )
Ref
No.
Remarks
R
1
Q'ty
9-B
ユニバーサルマスクホルダ
(
M
)
Universal Mask Holder (M)
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit No.
キット
品番
Kit Name
キット 名称
KXFX039JA00
Part Name
備 考
ｾｸｼｮﾝ
No
.
PARTS LIST
Section No.
R
3
BRACKET
1
1 KXFB0314A01
BRACKET
1
2 KXFB0315B00
GUIDE
1
3 KXFB0ARHA01
GUIDE
1
4 N210022815AA
PUSHER
1
5 KXFB013FB00
GUIDE
1
6 KXFB0AQSB00
GUIDE
1
7 KXFB0ERFA00
STOPPER
1
8 KXFB04CLA00
GUIDE
1
9 KXFB013RA01
GUIDE
1
10 KXFB0ERCA00
SPRING
2
11 KXF07U2AA00 DC586
JOINT
2
12 KXF0A72AA00 KJL04-01S
SPACER
1
13 N510020115AA ASF-490E
SCREW
1
14 N510018431AA
Hexagon socket set screw Flat point M4X16-45H A2J
M64
-
-
( KKXFX039JA00-06-2 )
