Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler Fra softwareversion 713.0 Udgave 11/2019 DK 3.3 Mål og vægt 113 3.3.2 Komponentvognenes rangeringsradier 3 Fig. 3.3 - 3 Komponentvognenes rangeringsradi er …
3 Tekniske data og moduler Betjeningsvejledning SIPLACE X-serie
3.3 Mål og vægt Fra softwareversion 713.0 Udgave 11/2019 DK
112
3.3.1.2 Højde på den påklappede beskyttelseskappe
3

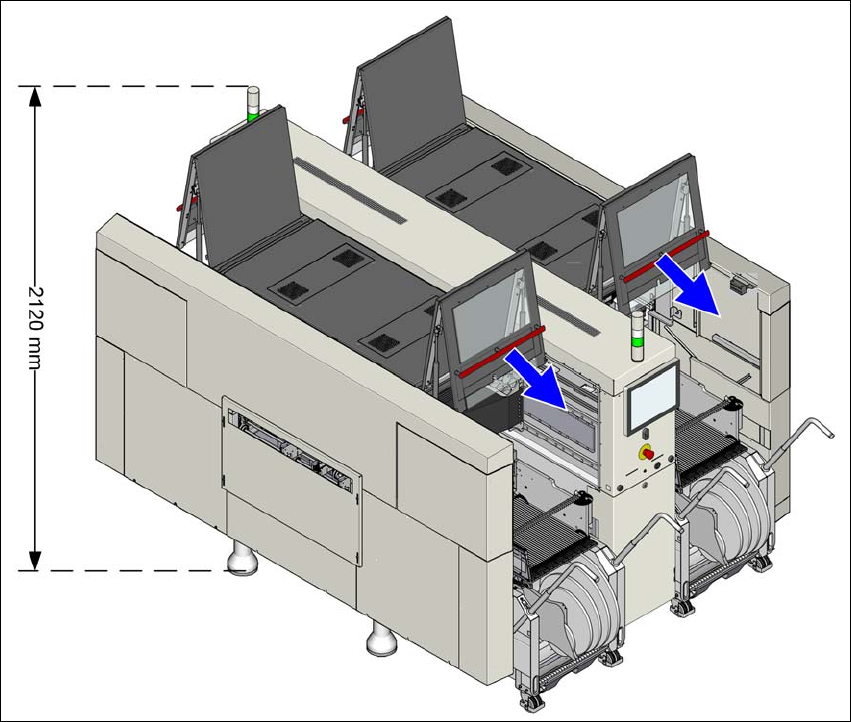

Fig. 3.3 - 2 Højde på den påklappede beskyttelseskappe - mål i millimeter (eksempel SIPLACE X4i S)
De angivne mål henfører til max. PCB-transporthøjden på 950 mm.
(1) Højden varierer alt efter indstillet PCB-transporthøjde
– ved PCB-transporthøjde 900 mm = 195mm ± 15 mm
– ved PCB-transporthøjde 930 mm = 225mm ± 15 mm
– ved PCB-transporthøjde 950 mm = 245mm ± 15 mm
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler
Fra softwareversion 713.0 Udgave 11/2019 DK 3.3 Mål og vægt
113
3.3.2 Komponentvognenes rangeringsradier
3

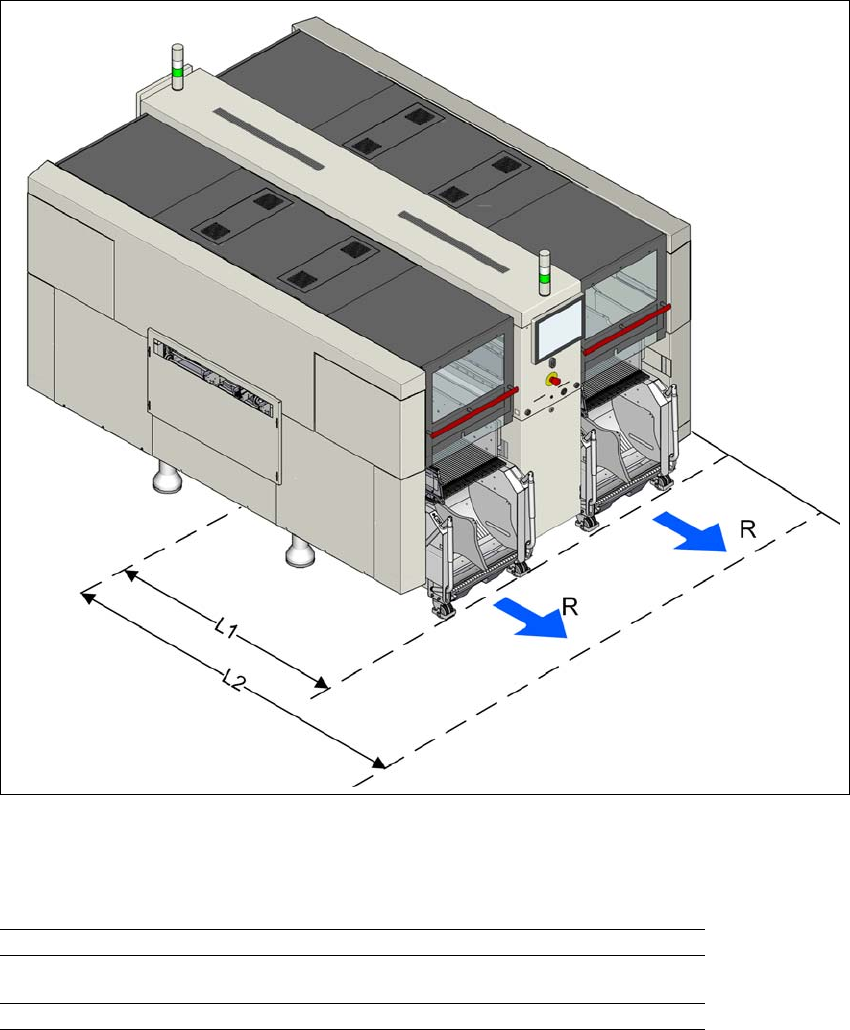

Fig. 3.3 - 3 Komponentvognenes rangeringsradier ved bestykningsserien i X-serie
Komponentvognenes rangeringsradier R ved bestykningsautomaterne i X-serien S er:
3
3
3
Rangeringsradius R placeringsstedposition 600 mm
Afstand L1: Maskinmidte til yderkant af komponentvognen
X
1470 mm
Afstand L2: Maskinmidte til væg 2070 mm
3 Tekniske data og moduler Betjeningsvejledning SIPLACE X-serie
3.3 Mål og vægt Fra softwareversion 713.0 Udgave 11/2019 DK
114
3.3.3 Tyngdepunkt
3

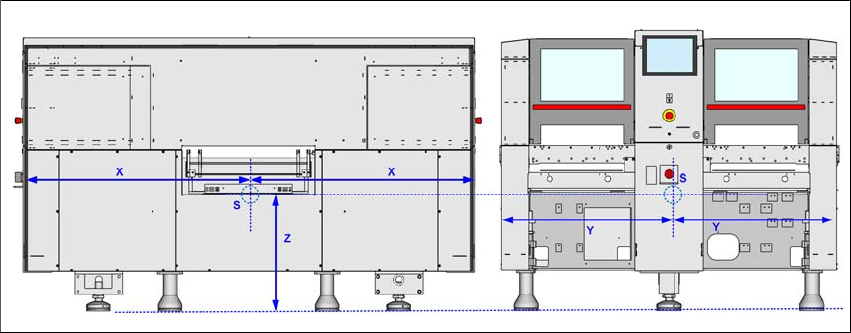

Fig. 3.3 - 4 Tyngdepunkt i millimeter (eksempel SIPLACE X2 S / X3 S / X4 S)
X-koordinat 1400 mm
Y-koordinat
Z-koordinat 630 mm
Disse tyngdepunktkoordinater gælder for bestykningsautomaten med en PCB-transporthøjde på
930 mm.
